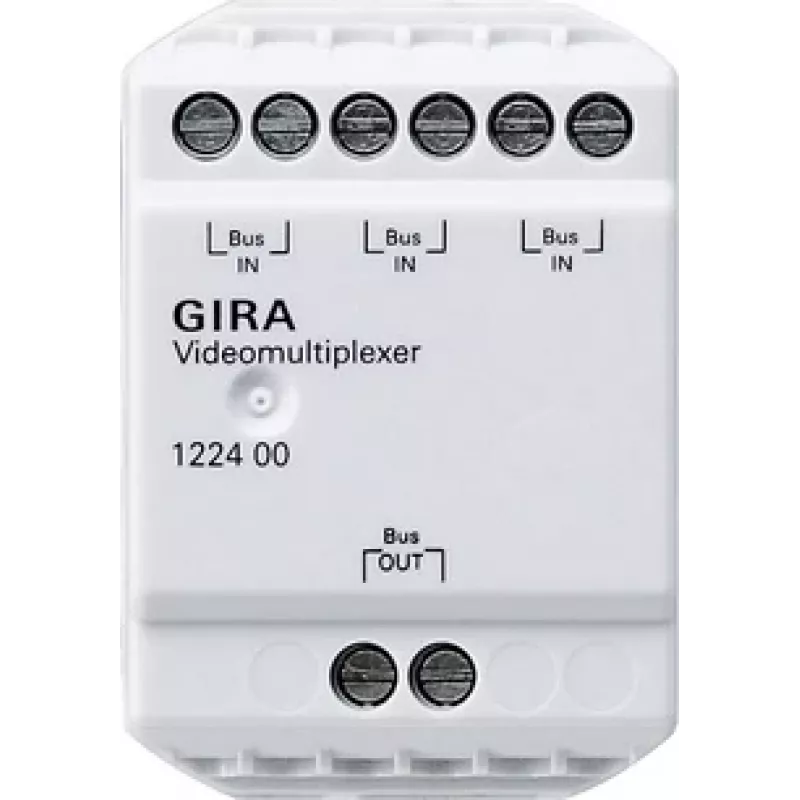

Gira 122400 vaizdo multiplekseris durų komunikacijai, 2 laidų magistralė, 4 kamerų įėjimai, DIN bėgelis, 6 TE

Kai durų komunikacijos sistemoje reikia prijungti net keturias kameras, o kabelių vedžioti iki kiekvieno vidinio monitoriaus nesinori, į pagalbą ateina kompaktiškas Gira 122400 vaizdo multiplekseris. Jis sujungia visus kamerų signalus į vieną 2 laidų magistralę – taip sutaupoma laiko, kabelių ir išlaikoma tvarka skirstomojoje dėžutėje.

Kodėl verta rinktis

• Vienu metu apdoroja iki 4 Gira kamerų modulių vaizdo signalų
• Integruotas vaizdo stiprintuvas užtikrina stabilų vaizdo perdavimą magistrale
• Bepotencialis perjungimo kontaktas leidžia valdyti papildomus įrenginius, pvz., šviesos signalą
• Montuojamas ant DIN bėgelio, plotis 6 TE (apie 108 mm)
• Maitinamas iš 2 laidų magistralės arba išorinio 24 V DC šaltinio

Kaip tai veikia kasdien

Montuotojai vertina paprastą pajungimą: kamerų moduliai jungiami tiesiai prie multiplekserio, o toliau vienas 2 laidų kabelis neša vaizdą ir duomenis į visus vidinius monitorius. Perjungimo kontaktas gali įjungti durų atidarymą arba signalinę lemputę, kai aktyvus skambutis. Varžtiniai gnybtai ir plonas 6 TE korpusas leidžia tvarkingai įmontuoti į standartinę skirstomąją dėžutę.

Techninė specifikacija

• Produkto tipas: vaizdo multiplekseris
• Suderinamumas: Gira durų komunikacijos sistema
• Magistralės technologija: 2 laidų magistralė
• Vaizdo įėjimų skaičius: 4
• Įėjimo tipas: Gira kamerų moduliams
• Montavimo tipas: DIN bėgelis (REG įrenginys)
• Modulio plotis: 6 TE
• Maitinimas: per 2 laidų magistralę arba išorinį 24 V DC
• Srovės suvartojimas (magistralė): apie 100 mA
• Srovės suvartojimas (išorinis): apie 50 mA
• Integruotos funkcijos: vaizdo stiprintuvas
• Papildomi jungčiai: 1x bepotencialis perjungimo kontaktas
• Jungčių tipas: varžtiniai gnybtai
• Darbinė temperatūra: 0 °C iki +45 °C
• Apsaugos klasė: IP20
• Korpuso medžiaga: plastikas

Kam tinka

Šis multiplekseris skirtas gyvenamiesiems ar komerciniams pastatams, kuriuose įrengiama Gira durų komunikacijos sistema su keliomis kameromis. Jis pravers tiek elektrikams, tiek namų savininkams, norintiems išplėsti esamą sistemą nevedžiojant papildomų kabelių.

Pabaigai

Patarimas: prieš montuodami įsitikinkite, kad maitinimo šaltinis atitinka reikalavimus – jei naudojate išorinį 24 V DC, būtinai laikykitės poliškumo. Visada atjunkite maitinimą prieš jungdami varžtinius gnybtus.
