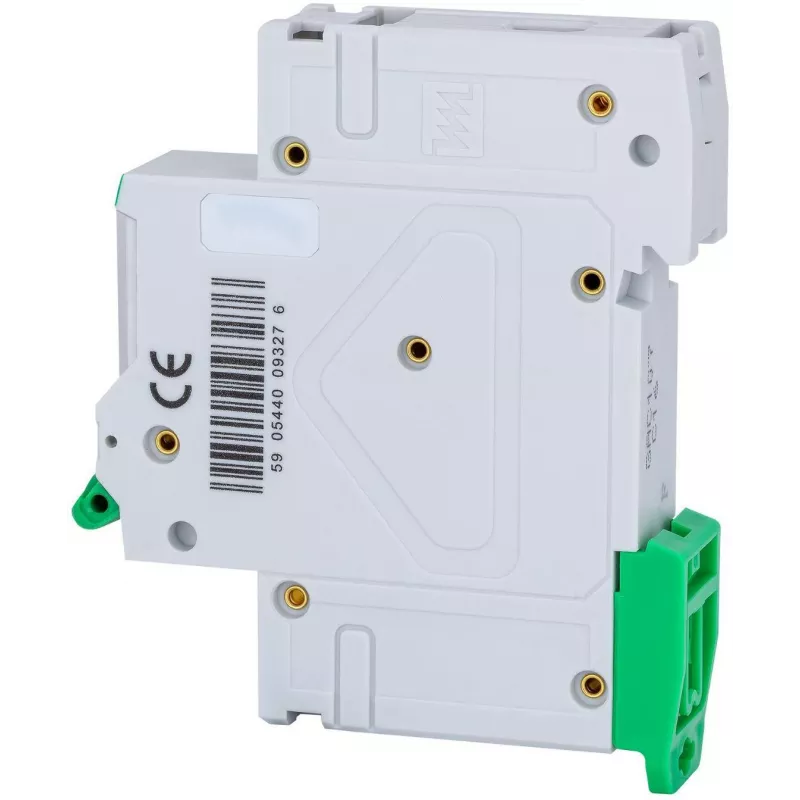

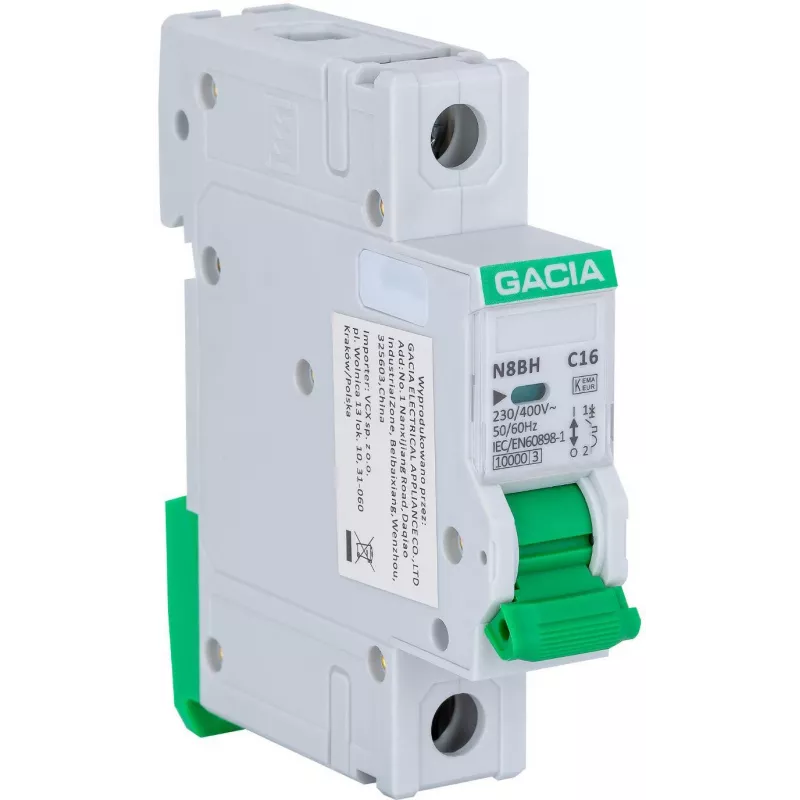

GACIA N8BH 10kA C kreivės vienpolio 25A automatinis grandinės pertraukiklis

Kai elektros tinkle įvyksta trumpasis jungimas arba perkrova, pasekmės gali būti rimtos – nuo brangiai kainuojančio remonto iki gaisro pavojaus. Su GACIA N8BH 10kA C 1P 25A automatiniu grandinės pertraukikliu jūsų namų ar biuro elektros instaliacija bus patikimai apsaugota. Šis kompaktiškas įrenginys akimirksniu atjungia maitinimą, kai srovė viršija saugias ribas, taip apsaugodamas laidus ir prijungtus prietaisus nuo žalos.

Kam jis skirtas

Šis MCB puikiai tinka elektrikams, skydų gamintojams ir techninės priežiūros specialistams, ieškantiems patikimos apsaugos nuo viršsrovių skirstomuosiuose skyduose, vartotojų skydeliuose ir valdymo pultuose. Jis taip pat pravers namų meistrams, norintiems atnaujinti seną elektros skydą. Dėl C kreivės jis tinka grandinėms su vidutinėmis įsijungimo srovėmis, pavyzdžiui, apšvietimo, kištukinių lizdų ar smulkių variklių grandinėms, nes sumažina netikėtų išjungimų riziką, tuo pačiu užtikrindamas greitą reakciją į tikrus gedimus.

Pagrindiniai privalumai

• Vienpolis dizainas, skirtas 230 V kintamosios srovės grandinėms, užima tik 18 mm (1 modulį) DIN bėgio vietos – idealus sprendimas kompaktiškiems skydams.
• C kreivė: magnetinis atjungimas veikia esant 5–10 kartų didelei vardinei srovei, todėl puikiai tinka bendros paskirties apkrovoms.
• Didelė 10 kA pertraukimo galia pagal IEC/EN 60898-1 standartą užtikrina saugų trumpųjų jungimų nutraukimą.
• Energijos ribojimo klasė 3 sumažina praleidžiamą energiją ir apsaugo žemyn esančią įrangą.
• Aiškus įjungimo/išjungimo būsenos indikatorius leidžia greitai nustatyti grandinės būseną.
• Sraigtiniai gnybtai priima laidus nuo 1 iki 25 mm², užtikrindami saugų ir universalų sujungimą.

Specifikacijos

• Vardinė srovė: 25 A
• Polių skaičius: 1P
• Atjungimo kreivė: C
• Vardinė pertraukimo galia (Icn): 10 kA
• Vardinė įtampa: 230 V kintamoji srovė
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgis (EN 60715 TH35)
• Standartas: IEC/EN 60898-1
• Apsaugos laipsnis: IP20
• Gnybtų talpa: 1–25 mm²
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Darbinė temperatūra: -25°C iki +50°C
• Energijos ribojimo klasė: 3
• Modulio plotis: 18 mm (1 modulis)

Patarimai

Renkantis automatinį pertraukiklį, svarbu, kad jo vardinė srovė būtų šiek tiek didesnė už įprastą grandinės darbinę srovę, bet mažesnė už didžiausią leistiną laidų srovę. C kreivė tinka daugumai bendros paskirties grandinių; jei turite grynai varžinę apkrovą, rinkitės B kreivę, o jei įranga su didelėmis įsijungimo srovėmis – D kreivę.
