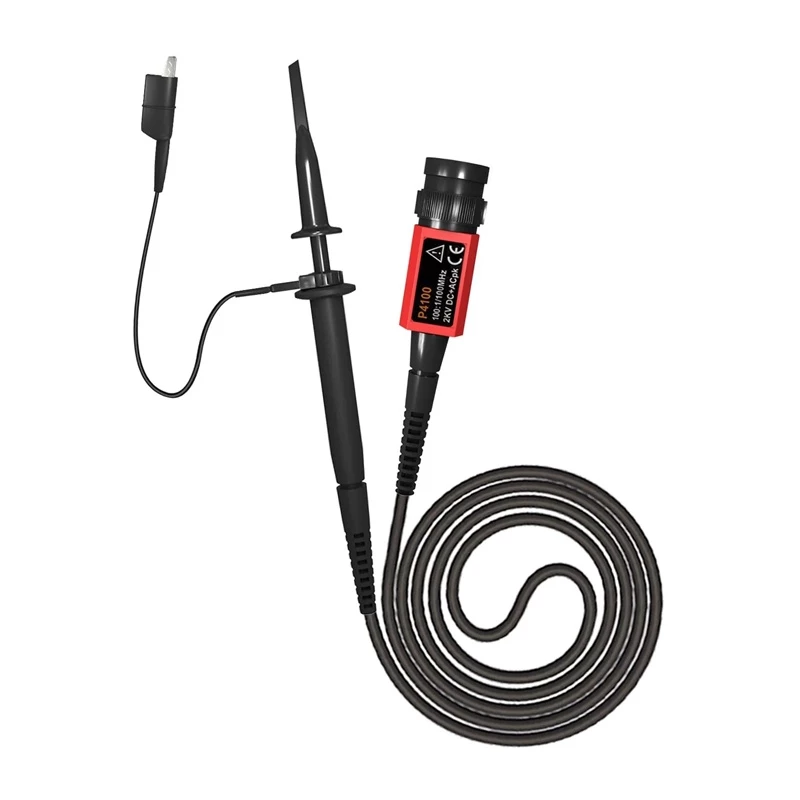

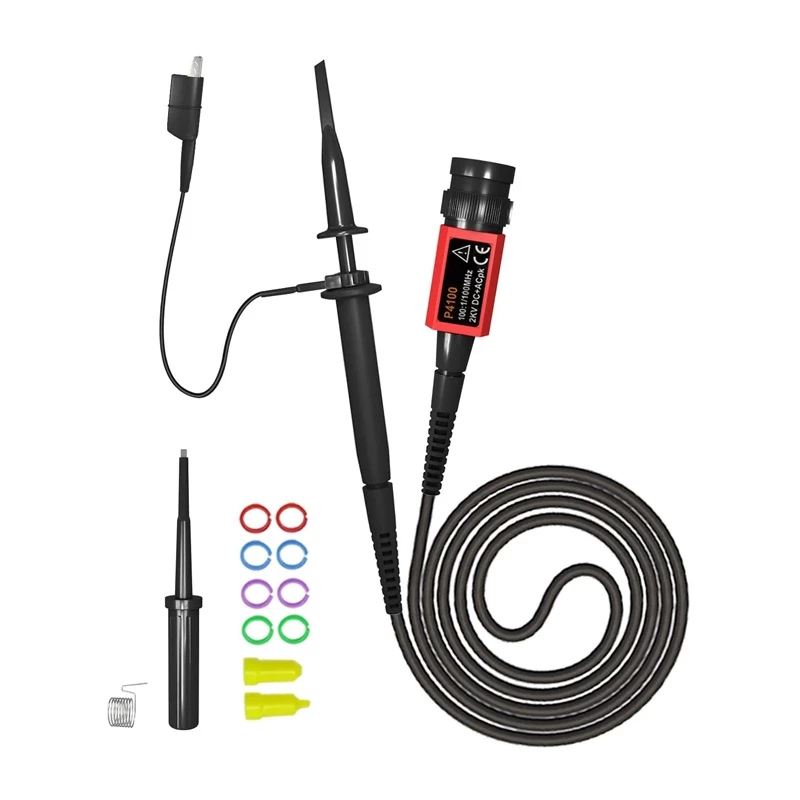

FNIRSI P4100 100MHz 100:1 aukštos įtampos osciloskopo zondas (4000V)

Ar kada nors teko matuoti įtampas, kurios viršija jūsų osciloskopo galimybes? Su FNIRSI P4100 zondo pagalba tai taps įmanoma ir saugu. Šis 100:1 slopinimo zondas leidžia stebėti signalus iki 4000 V, išlaikant jų formą ir tikslumą. Nesvarbu, ar dirbate su maitinimo šaltiniais, inverteriais ar variklių pavaromis – šis zondas yra jūsų patikimas pagalbininkas.

Kam jis skirtas

Šis zondas yra puikus pasirinkimas tiek profesionalams, tiek elektronikos entuziastams, dirbantiems su aukštos įtampos grandinėmis: SMPS projektavimas, inverterių gedimų paieška, variklių pavarų analizė, aukštos įtampos testavimas. Taip pat tinka mokymo įstaigų laboratorijoms, kuriose atliekami aukštos įtampos eksperimentai.

Pagrindiniai privalumai

• 100:1 slopinimas – saugus matavimas aukštose įtampose
• Dažnių juosta iki 100 MHz, greitas 3.5 ns signalo kilimo laikas
• Atlaiko iki 4000 V (DC + AC peak) įėjimo įtampą
• Didelė 100 MΩ įėjimo varža – mažiau apkrauna grandinę
• Maža 6 pF įėjimo talpa – tiksli aukštų dažnių charakteristika
• Reguliuojama kompensacija 10 pF – 35 pF, kad atitiktų įvairius osciloskopus
• Standartinė BNC jungtis – suderinama su daugeliu osciloskopų
• 1.2 m lengvas laidas – lankstus pozicionavimas
• ±2% slopinimo tikslumas

Specifikacijos

• Zondo tipas: pasyvus aukštos įtampos
• Slopinimo santykis: 100:1
• Dažnių juosta: DC iki 100 MHz
• Maksimali įėjimo įtampa: 4000 V (DC + AC peak)
• Įėjimo varža: 100 MΩ (su 1 MΩ osciloskopo įėjimu)
• Įėjimo talpa: 6 pF
• Signalo kilimo laikas: 3.5 ns
• Kompensacijos diapazonas: 10 pF – 35 pF
• Laido ilgis: 1.2 m
• Jungtis: BNC
• Slopinimo tikslumas: ±2%
• Darbinė temperatūra: 0°C – 50°C
• Darbinė drėgmė: 0-80% RH (be kondensato)
• Įžeminimo laido ilgis: 15 cm

Patarimai

Prieš įjungdami grandinę, visada saugiai prijunkite įžeminimo laidą. Nustatykite osciloskopo įėjimo varžą į 1 MΩ ir atlikite žemo dažnio kompensaciją, kad zondas atitiktų jūsų osciloskopą. Prieš kiekvieną naudojimą patikrinkite zondą ir laidą, ar nėra pažeidimų, ypač dirbant su aukštesne nei 1000 V įtampa.
