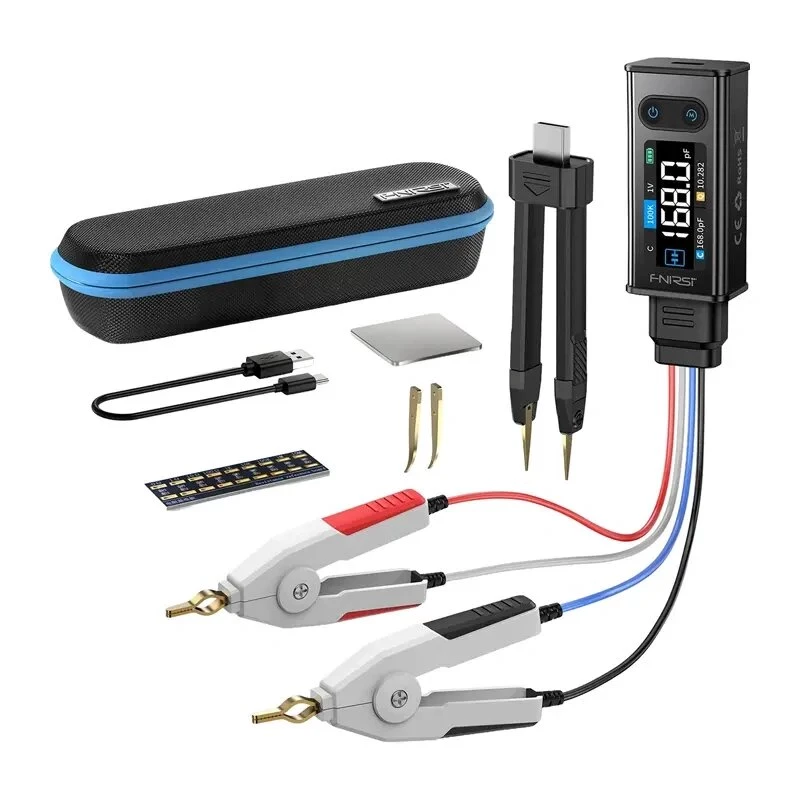

FNIRSI LCR-ST2 Plus LCR testeris – 2,8 colio TFT, 100Hz-100kHz, L/C/R/ESR/D/Q, įkraunamas

Ar kada nors teko spėlioti, ar tas kondensatorius tikrai dar geras, ar rezistorius atitinka pažymėtą vertę? Su FNIRSI LCR-ST2 Plus LCR testeriu tokie spėliojimai – praeitis. Šis kišeninis matuoklis – tarsi maža laboratorija jūsų rankose, padedanti patikrinti induktorius, kondensatorius ir rezistorius, nesvarbu, ar taisote maitinimo šaltinį, derinate garsiakalbių daliklius, ar rūšiuojate detales savo dirbtuvėse. Penki matavimo dažniai nuo 100Hz iki 100kHz ir tikra keturių laidų Kelvin zondo schema užtikrina tikslius rezultatus tiek su dideliais elektrolitiniais kondensatoriais, tiek su mažyčiais SMD komponentais.

Pagrindinės specifikacijos

• Matuoja L, C, R, ESR, D, Q ir θ
• Matavimo dažniai: 100Hz, 120Hz, 1kHz, 10kHz, 100kHz
• Induktyvumas: 0.000μH iki 2000H
• Talpa: 0.000pF iki 20mF
• Varža: 0.00Ω iki 20MΩ
• ESR: 0.00Ω iki 2000Ω
• Pagrindinis tikslumas: ±0.5% R, C, L
• Ekranas: 2,8 colio 320x240 TFT spalvotas LCD
• Automatinis / rankinis matavimo režimai
• Atviros ir trumpojo jungimo kalibracija
• Įmontuota 3.7V 1500mAh ličio baterija su USB-C įkrovimu
• Automatinis išsijungimas

Kodėl verta rinktis

LCR-ST2 Plus sujungia laboratorinės įrangos galimybes kompaktiškame, baterijomis maitinamame įrenginyje. Du signalo lygiai (0.2Vrms/0.5Vrms) leidžia pasirinkti tinkamą įtampą bandomam komponentui, o foninis apšvietimas užtikrina aiškų rodmenų matomumą net silpnoje šviesoje. Greitas ir tikslus – tai įrankis, prie kurio nuolat grįšite.

Kam jis tinka

• Elektronikos remontui ir gedimų paieškai
• Komponentų rūšiavimui ir kokybės kontrolei
• Mokymo laboratorijoms ir prototipų kūrimui
• Mėgėjų projektams ir garso elektronikai

Naudinga žinoti

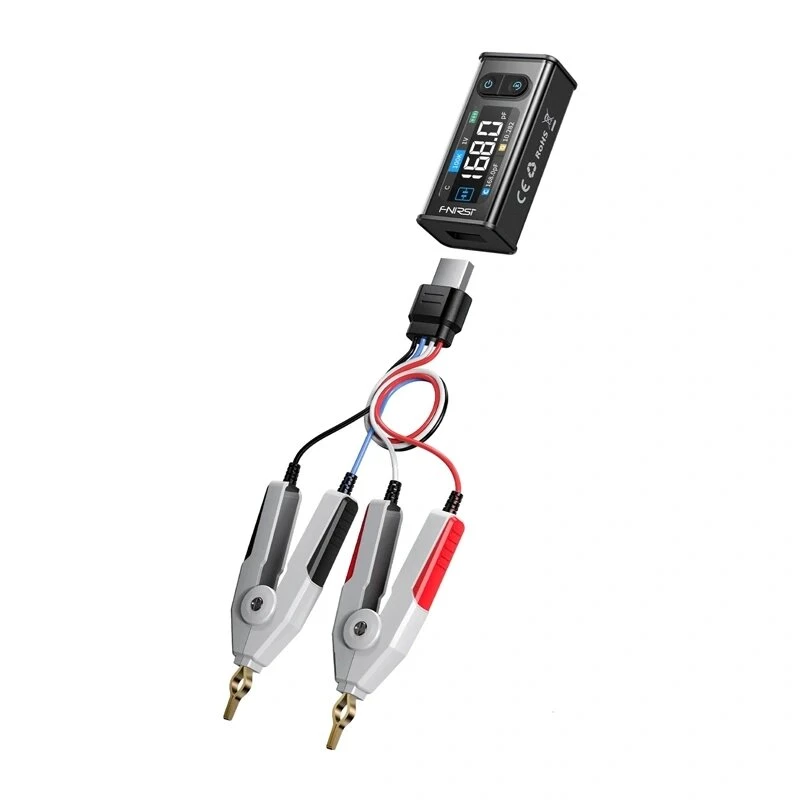

Keturių laidų Kelvin zondai pašalina laidų varžos įtaką matuojant mažas vertes – tai ypač svarbu tiksliems ESR rodmenims ant kondensatorių. USB-C prievadas leidžia patogiai įkrauti naudojant šiuolaikinius adapterius. Testeris automatiškai išsijungia, taupydamas bateriją, tačiau laiką galite reguliuoti arba visai išjungti šią funkciją.

Patarimas: prieš matavimą visada atlikite atviros ir trumpojo jungimo kalibraciją – tai užtikrins didžiausią tikslumą, ypač matuojant mažas varžas ir talpas.
