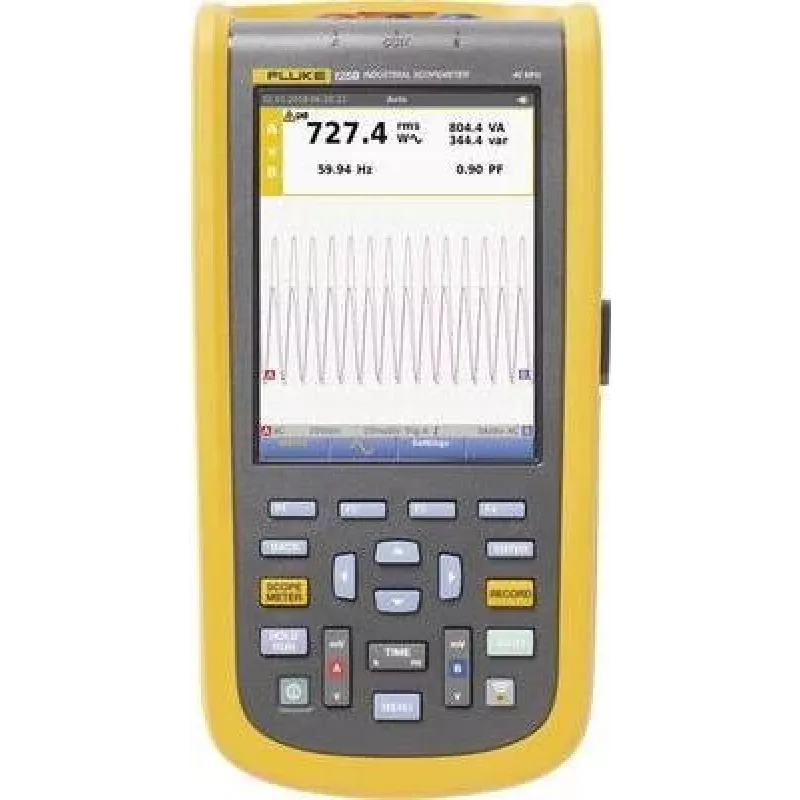

Fluke ScopeMeter 125B/EU/s rankinis osciloskopas 40 MHz 2 kanalų 4 GSa/s (4756054)

Kai gedimas nutinka ne laboratorijoje, o gamykloje ar elektros skydinėje, reikia prietaiso, kuris vienu metu atlieka osciloskopo ir multimetro funkcijas. Fluke ScopeMeter 125B/EU/s yra būtent toks – kompaktiškas, tvirtas ir paruoštas darbui vietoje. 40 MHz dažnių juosta, 2 izoliuoti kanalai ir 4 GSa/s ekvivalentinė diskretizacija leidžia greitai užfiksuoti tiek greitus trumpalaikius signalus, tiek lėtus pokyčius. Connect-and-View™ automatinis sinchronizavimas akimirksniu parodo stabilią bangos formą, o 5,7 colio spalvotas LCD ekranas išlieka įskaitomas tiek ryškioje šviesoje, tiek prieblandoje. Su CAT III 1000V ir CAT IV 600V saugos kategorijomis šis prietaisas yra saugus naudoti pramoninio maitinimo tinkluose.

Kodėl verta rinktis

• 40 MHz pralaidumas, 2 izoliuoti kanalai, 4 GSa/s ekvivalentinė diskretizacija
• Integruotas 5000 skaitmenų multimetras: nuolatinė ir kintamoji įtampa, srovė, varža, tęstinumas, diodų ir talpos matavimas
• TrendPlot™ funkcija – popieriaus nereikalaujantis ilgalaikis signalų registravimas
• Įkraunama ličio jonų baterija užtikrina iki 7 valandų autonominio darbo
• USB jungtis duomenų perdavimui į kompiuterį ir nuotoliniam valdymui

Kasdienis naudojimas

Fluke 125B/EU/s – tai universalus gedimų paieškos įrankis. Osciloskopo dalis turi 5 mV/div – 100 V/div vertikalų jautrumą ir laiko bazę nuo 10 ns/div iki 2 min/div, todėl vienodai gerai matomi tiek trumpi impulsai, tiek lėti signalo pokyčiai. Automatiniai matavimai apima Vpeak, Vrms, dažnį, periodą, užpildymo koeficientą, impulso plotį ir kilimo/kritimo laiką. Multimetro funkcija matuoja tikrąją efektinę kintamosios ir nuolatinės srovės įtampą bei srovę, varžą, tęstinumą, diodus ir talpą. TrendPlot™ leidžia įrašyti iki 22 dienų duomenų, kad būtų galima aptikti retkarčiais pasireiškiančius gedimus. IP51 apsaugos klasė apsaugo nuo dulkių ir vandens lašų, o tvirtas korpusas atlaiko kritimus ir grubų elgesį.

Techninės specifikacijos

• Osciloskopo dažnių juosta: 40 MHz
• Kanalai: 2
• Maksimali ekvivalentinė diskretizacija: 4 GSa/s
• Realaus laiko diskretizacija: 25 MSa/s vienam kanalui
• Atminties gylis: 5000 taškų vienam kanalui
• Vertikali skyra: 8 bitai
• Vertikalus jautrumas: 5 mV/div – 100 V/div
• Laiko bazės diapazonas: 10 ns/div – 2 min/div
• Ekranas: 5,7 colio spalvotas LCD
• Saugos kategorija: CAT III 1000V / CAT IV 600V
• Jungtys: USB
• Maitinimas: įkraunama ličio jonų baterija, AC adapteris
• Baterijos veikimo laikas: iki 7 valandų
• Apsaugos klasė: IP51
• Įėjimo varža: 1 MΩ || 10 pF
• Sinchronizavimo tipai: Connect-and-View™, Edge, Video, Pulse Width
• Automatiniai matavimai: Vpeak, Vrms, dažnis, periodas, užpildymo koeficientas, impulso plotis, kilimo/kritimo laikas
• TrendPlot™ registravimas: yra

Pabaigai

Fluke 125B/EU/s – profesionalaus lygio ScopeMeter, pakeičiantis stalinį osciloskopą ir multimetrą viename nešiojamame prietaise. Dėl saugos kategorijų ir tvirtos konstrukcijos jis puikiai tinka pramoniniams elektros ir elektronikos gedimų paieškos darbams.
