Fluke LIQ-KIT-VFL-FBRLRT pramoninio eterneto ir tinklo kabelių testerio rinkinys su VFL ir šviesolaidžio galios matuokliu 5584503

Pramoninių tinklų technikams ir automatizavimo inžinieriams, kuriems tenka paleisti ir prižiūrėti varinius bei šviesolaidinius kabelius iki 10 Gbps, šis „Fluke“ rinkinys tampa vienu patikimu įrankiu visam darbui. Vietoje kelių atskirų prietaisų – vienas komplektas, apimantis „LinkIQ“ kabelių ir tinklo testerį, vizualinį gedimų lokatorių (VFL) bei šviesolaidžio galios matuoklį.

Kodėl verta rinktis

„LinkIQ“ pagrindinis blokas patikrina varinius ir koaksialinius kabelius, nustato jų ilgį, laidų schemą, atstumą iki trūkio ar trumpojo jungimo, taip pat įvertina, ar kabelis atlaikys iki 10 Gbps spartą. Tinklo testai parodo prijungto komutatoriaus prievadą, VLAN ir IP konfigūraciją, o PoE testas – ar 802.3af/at/bt maitinimas tikrai pasiekia IP kameras, prieigos taškus ar IoT įrenginius. Pramoniniams tinklams palaikomi PROFINET, EtherNet/IP ir Modbus TCP protokolai, tad tinka tiek gamyklos ceche, tiek serverinėje.

Šviesolaidžio dalis

Kai reikia rasti lūžį šviesolaidyje, VFL (650 nm) parodo pažeidimo vietą, o galios matuoklis (850–1625 nm) leidžia išmatuoti signalo lygį ir įvertinti linijos kokybę. Abi funkcijos integruotos tame pačiame komplekte, todėl nebereikia nešiotis atskirų šviesolaidžio testerių.

Pagrindinės specifikacijos

• Tikrina vytos poros, koaksialinius ir šviesolaidinius kabelius
• Palaiko tinklo spartą iki 10 Gbps
• PoE testavimas: 802.3af/at/bt, įtampa, galia, poros
• Tinklo ryšio testai: komutatoriaus prievado identifikavimas, VLAN, IP konfigūracija
• Pramoninio eterneto protokolai: PROFINET, EtherNet/IP, Modbus TCP
• Šviesolaidžio įrankiai: vizualinis gedimų lokatorius (650 nm) ir galios matuoklis (850–1625 nm)
• Kabelių diagnostika: laidų schema, ilgis, atstumas iki trūkio/trumpojo jungimo, perskirtos poros
• 5 colių spalvinis LCD jutiklinis ekranas
• Įkraunama ličio jonų baterija, apie 8 val. veikimo

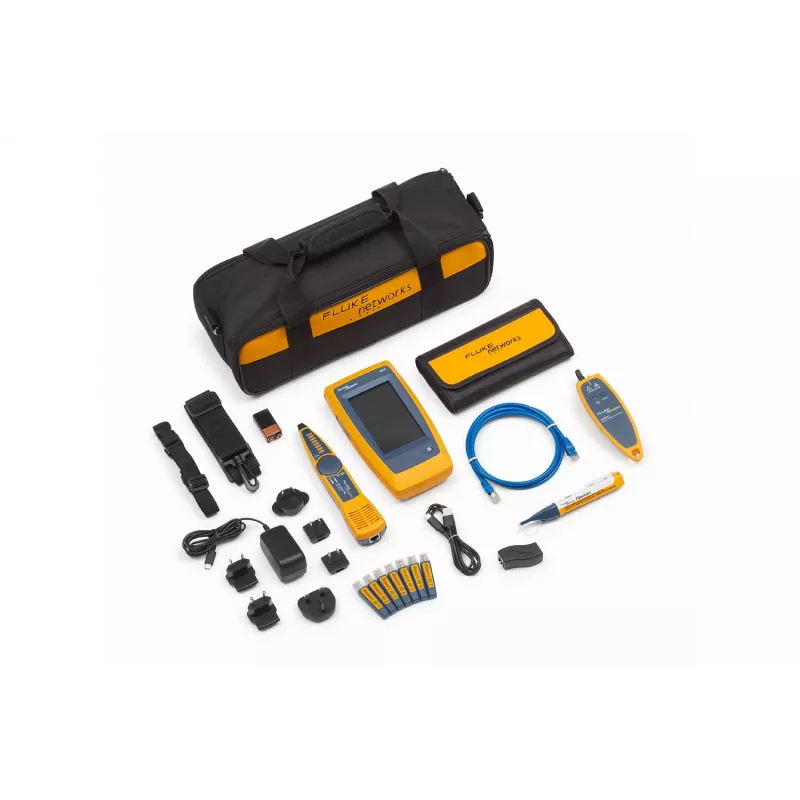

• Komplekte: „LinkIQ“ pagrindinis blokas, nuotolinis ID, VFL, šviesolaidžio galios matuoklis, adapteriai, komutaciniai kabeliai, įkroviklis ir dėklas

Kam tinka

• Pramoninio eterneto tinklų (PROFINET, EtherNet/IP) paleidimui
• Šviesolaidinių linijų paieškai universitetų miesteliuose ar gamyklose
• PoE maitinimo patikrinimui IP kameroms, prieigos taškams ir IoT įrenginiams
• Kabelių sertifikavimo dokumentavimui pagal reikalavimus

Naudojimo patogumas

Prietaisas veikia nuo 0 °C iki 45 °C, atitinka IEEE 802.3 ir TIA-568 standartus. Jutiklinis ekranas leidžia greitai pereiti tarp matavimų, o įkraunama baterija išlaiko visą darbo dieną. Su „LinkWare PC“ programine įranga sugeneruojate profesionalias ataskaitas, kurias lengva pateikti užsakovui ar archyvuoti.

Patarimas: prieš pradėdami sertifikuoti naują liniją, visada patikrinkite ją VFL režimu – taip sutaupysite laiko ir išvengsite klaidingų matavimų dėl pažeisto šviesolaidžio. O PoE testą atlikite prieš jungdami kameras, kad įsitikintumėte, jog maitinimo pakanka.
