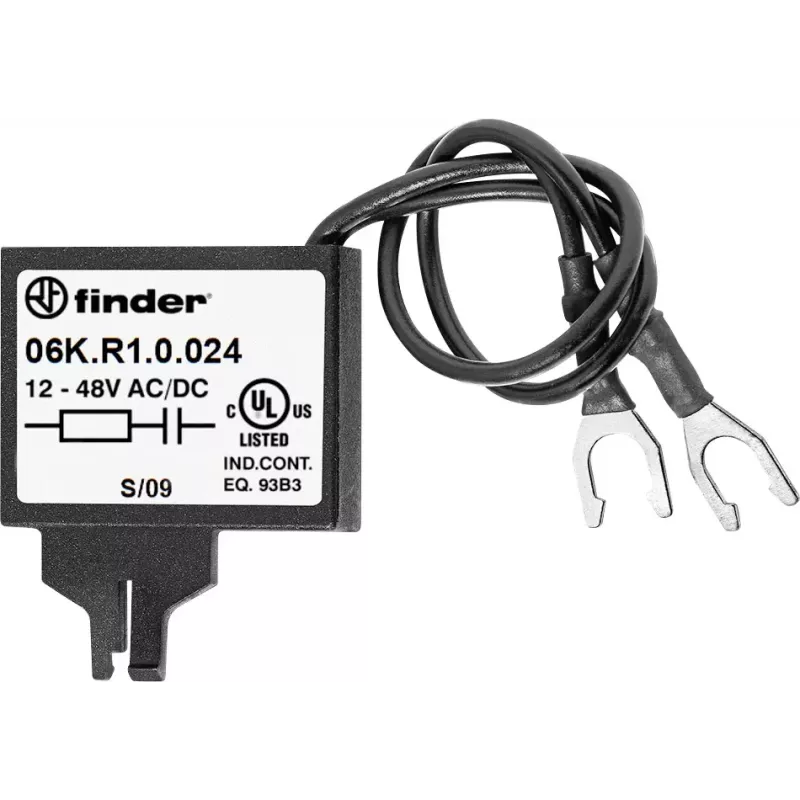

Finder RC slopinimo modulis 06K.R1.0.024, skirtas 24V AC/DC relių ritėms

Jei valdymo spintoje naudojate Finder relių serijas 40, 44, 46, 55, 60, 62 ar 65, šis RC slopinimo modulis 06K.R1.0.024 prailgins kontaktų tarnavimo laiką ir sumažins elektromagnetinius trukdžius. Jis skirtas montuotojams ir techninės priežiūros specialistams, kurie nori apsaugoti 24 V AC/DC rites nuo įtampos šuolių.

Kodėl verta rinktis

Relių ritėms perjungiant atsiranda įtampos šuoliai, galintys pažeisti kontaktus ir trikdyti netoliese esančią elektroniką. Šis modulis sugeria šiuos trumpalaikius virpesius, todėl kontaktai tarnauja ilgiau, o sistema veikia stabiliau. Modulis atitinka CE ir RoHS reikalavimus.

Techninės specifikacijos

• Tipas: RC slopinimo modulis
• Nominali ritės įtampa: 24 V AC/DC
• Varža: 100 Ω
• Talpa: 0,1 µF
• Prijungimas: kištukinis, skirtas relių lizdams
• Suderinamos relių serijos: Finder 40, 44, 46, 55, 60, 62, 65
• Darbinė temperatūra: nuo -40 iki +70 °C
• Sandėliavimo temperatūra: nuo -40 iki +85 °C
• Dielektrinis stipris: 2500 V AC tarp kontaktų (1 min.)
• Izoliacijos varža: ≥ 100 MΩ esant 500 V DC
• Korpuso medžiaga: savaime gesinantis termoplastikas
• Apsaugos laipsnis: IP20
• Montavimo padėtis: bet kokia

Kur tinka

• Automatikos spintose, kuriose relės perjungiamos dažnai
• Mašinose, kur kontakto lankas sukelia priešlaikinį gedimą
• Valdymo grandinėse, jautriose įtampos šuoliams

Kaip naudoti

Modulį tiesiog įkiškite į relių lizdą prieš įstatydami pačią relę. Jis tinka bet kuriai montavimo padėčiai, o kompaktiškas korpusas neapsunkina spintos išdėstymo.

Patarimas: prieš montuodami visada atjunkite maitinimą. Jei naudojate kelias relių serijas, patikrinkite, ar modulis suderinamas su konkrečiu lizdu – taip išvengsite nereikalingų gedimų.
