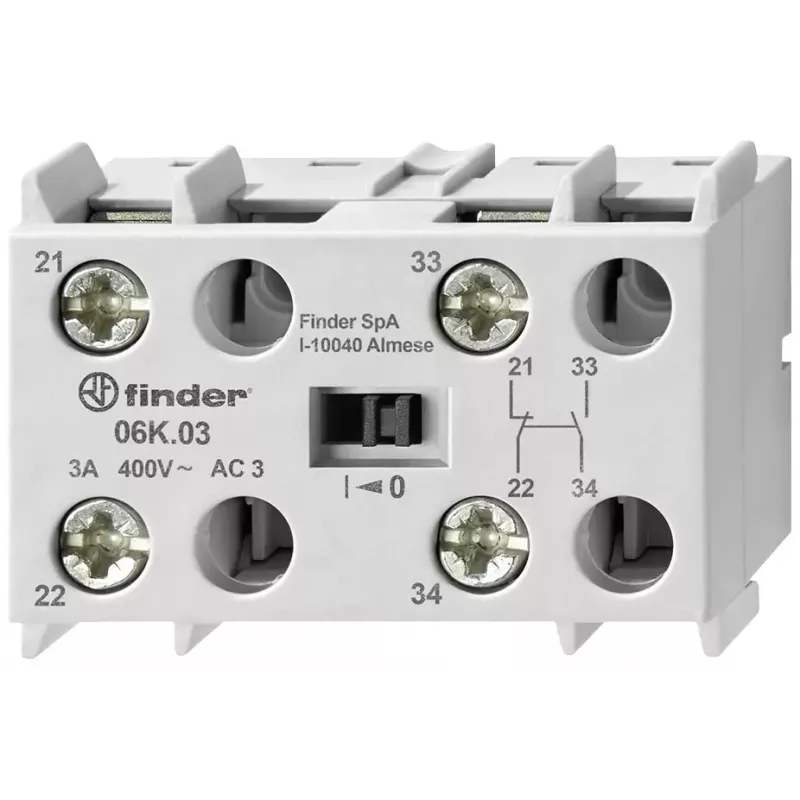

Finder pagalbinis kontaktų modulis 6K.04 serijos monitoringo relėms (06K.03)

Finder 6K.04 serijos monitoringo relės dažnai turi tik pagrindinius kontaktus, kurių nepakanka norint perduoti signalą apie būsenos pasikeitimą ar valdyti papildomą apkrovą. 06K.03 pagalbinis kontaktų modulis išsprendžia šią problemą – jis prideda vieną perjungiamąjį kontaktą, kuris tvirtinamas tiesiai prie relės šono, nereikia papildomų laidų ar papildomos vietos skydelyje.

Kam skirtas

Skydų surinkėjams, mašinų integratoriams ir techninės priežiūros specialistams, kurie naudoja Finder 6K.04 monitoringo reles ir nori papildomo izoliuoto kontakto signalizacijai, būsenos indikacijai ar valdymo grandinėms.

Pagrindinės savybės

• Tvirtinamas prie 6K.04 serijos relių šono
• 1 CO (SPDT) kontaktų konfigūracija
• Nominali 6 A esant 250 V AC (AC1)
• Sidabro nikelio (AgNi) kontaktų medžiaga patikimam perjungimui
• Sraigtiniai gnybtai saugiam prijungimui
• Darbinė temperatūra: nuo -20 iki +60 °C

Specifikacijos

• Produkto tipas: Pagalbinis kontaktų modulis
• Suderinamumas: Finder 6K.04 serijos monitoringo relės
• Kontaktų konfigūracija: 1 CO (SPDT)
• Nominali srovė (AC1): 6 A
• Nominali įtampa (AC1): 250 V AC
• Kontaktų medžiaga: AgNi
• Tvirtinimo tipas: Šoninis
• Dielektrinis stipris (atidaryti kontaktai): 1000 V AC
• Izoliacijos įtampa: 250 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 4 kV
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -20 iki +60 °C
• Gnybtų tipas: Sraigtiniai
• Polių skaičius: 1
• Maks. perjungimo galia (AC1): 1500 VA
• Min. perjungimo apkrova: 300 mW (10 V / 10 mA)
• Elektrinė tarnavimo trukmė (AC1): 100 x 10^3 ciklų
• Mechaninė tarnavimo trukmė: 10 x 10^6 ciklų
• Sertifikatai: CE, cURus

Kaip naudoti

Prieš montuodami modulį įsitikinkite, kad pagrindinė relė yra be įtampos. Modulis užsifiksuoja ant relės šono be papildomų įrankių. Naudokite tinkamo skerspjūvio laidus sraigtiniams gnybtams, kad užtikrintumėte patikimą kontaktą.

Patarimas: jei reikia daugiau pagalbinių kontaktų, prie tos pačios relės galima pridėti kelis 06K.03 modulius. Visada laikykitės gamintojo nurodymų dėl maksimalios apkrovos ir laidų izoliacijos.
