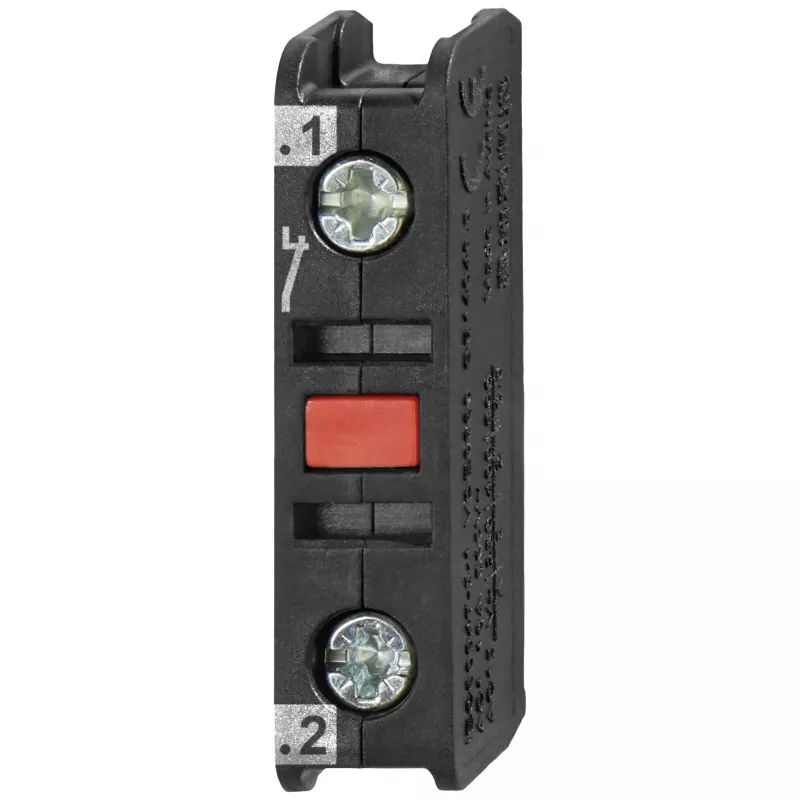

Finder pagalbinis kontaktų blokas 6K.13 ir 6K.14 monitoringo relėms (06K.12)

Šis kompaktiškas pagalbinis kontaktų blokas tiesiog užsifiksuoja ant Finder 6K.13 arba 6K.14 monitoringo relės šono – jokių papildomų laikiklių ar sudėtingo montavimo. Tai patikimas būdas išplėsti relės perjungimo galimybes nekeičiant visos relės.

Kodėl verta rinktis

Tai originalus Finder priedas, užtikrinantis tobulą mechaninį ir elektrinį suderinamumą su 6K.13 ir 6K.14 relėmis. Sidabro-nikelio (AgNi) kontaktai atlaiko intensyvų perjungimą net ir reikliose pramoninėse aplinkose, o varžtiniai gnybtai leidžia patikimai prijungti laidus.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 CO (SPDT)
• Nominali srovė: 6 A
• Nominali įtampa: 250 V AC
• Kontaktų medžiaga: AgNi
• Montavimas: šoninis, ant 6K.13 arba 6K.14
• Dielektrinis stipris tarp ritės ir kontakto: 4000 V AC
• Izoliacijos įtampa: 250 V
• Darbinė temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Elektrinė gyvavimo trukmė: 100 x 10^3 ciklų
• Mechaninė gyvavimo trukmė: 10 x 10^6 ciklų
• Maksimali perjungimo galia: 1500 VA (AC1)
• Maksimali perjungimo įtampa: 400 V AC
• Gnybtų tipas: varžtiniai

Kam tinka

• Valdymo skydų surinkėjams, norintiems išplėsti monitoringo relių išėjimo kontaktus
• Automatinio valdymo sistemų technikams, kuriems reikia papildomo signalo ar aliarmo grandinės
• Tiems, kurie jungia relę prie PLC įėjimų ar kitų valdymo įrenginių

Kaip naudoti

Blokas tvirtinamas prie relės šono – tereikia atsukti varžtą, uždėti bloką ir vėl priveržti. Prijungimui pakanka atsuktuvo. Dėl plataus darbinės temperatūros diapazono jis tinka įvairiose pramoninėse patalpose.

Patarimas: prieš montuodami įsitikinkite, kad relė atjungta nuo maitinimo. Jei naudojate kelis pagalbinius blokus, sumontuokite juos nuosekliai – taip išlaikysite tvarkingą ir lengvai prižiūimą skydą.
