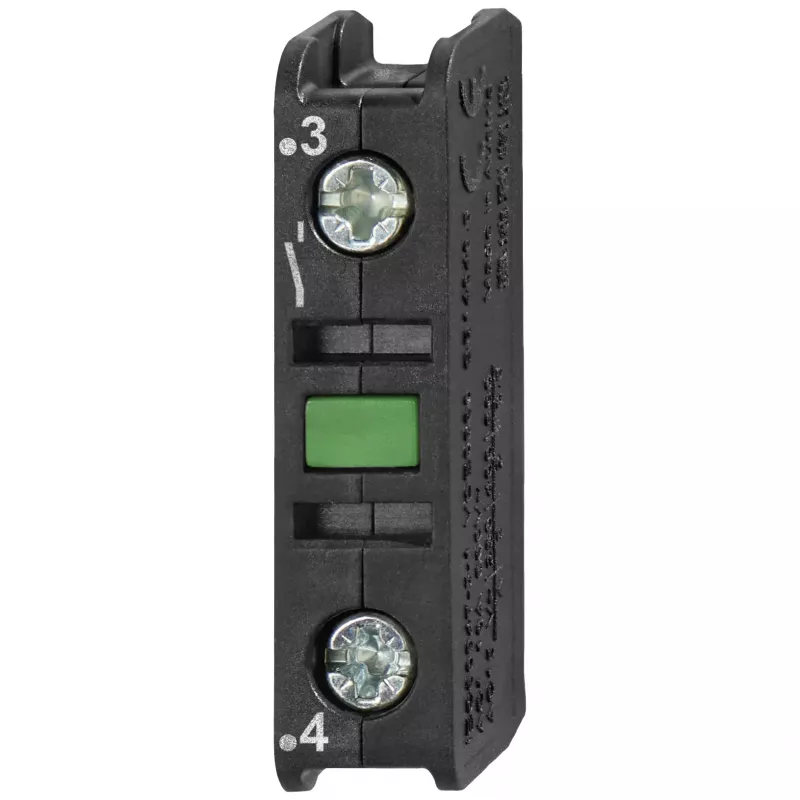

Finder pagalbinis kontaktas 6K.13 ir 6K.14 moduliniams kontaktoriams (06K.11)

Priekinis modulinis kontaktas, kuris tiesiog užsifiksuoja ant jūsų Finder 6K.13 ar 6K.14 kontaktoriaus – ir staiga atsiranda papildomas signalizavimas bei valdymo galimybės. Šis mažas priedas praverčia, kai reikia perduoti kontaktoriaus būseną į kitą grandinę arba suvaldyti antrinę apkrovą.

Kam tai skirta

Elektrikams ir skydų surinkėjams, kurie montuoja Finder 6K.13 arba 6K.14 modulinius kontaktorius ir nori papildomų pagalbinių kontaktų valdymui ar signalizavimui. Puikiai tinka, kai reikia integruoti kontaktorių į sudėtingesnę automatikos schemą.

Pagrindinės savybės

• Prideda 1 NO + 1 NC kontaktą prie suderinamų modulinių kontaktorių
• Priekinis montavimas – lengva ir greita įdiegti
• Gnybtai su varžtais priima standžią arba lanksčią 0,5–2,5 mm² laidą
• Skirta 6 A esant 400 V AC (AC-15) ir 0,5 A esant 240 V DC (DC-13)
• Savaiminio užgesimo termoplastikinis korpusas

Specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Vardinė darbinė srovė (AC-15): 6 A
• Vardinė darbinė įtampa (AC-15): 400 V AC
• Vardinė darbinė srovė (DC-13): 0,5 A
• Vardinė darbinė įtampa (DC-13): 240 V DC
• Vardinė izoliacijos įtampa (Ui): 690 V AC
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Šiluminė srovė (Ith): 10 A
• Polių skaičius: 2
• Gnybtų tipas: varžtiniai gnybtai
• Laido skerspjūvis (standus): 1 x 0,5–2,5 mm²
• Laido skerspjūvis (lankstus): 1 x 0,5–2,5 mm²
• Darbinė temperatūra: nuo -25 iki +70 °C
• Sandėliavimo temperatūra: nuo -40 iki +85 °C
• Apsaugos laipsnis: IP20 (gnybtai)
• Korpuso medžiaga: savaiminio užgesimo termoplastikas

Kaip naudoti

Pritvirtinkite pagalbinį kontaktą prie kontaktoriaus priekio po to, kai pagrindinis įrenginys jau sumontuotas. Prieš montuodami būtinai įsitikinkite, kad kontaktorius yra be įtampos. Prijunkite reikiamus laidus prie varžtinių gnybtų – jie tvirtai laiko tiek standžius, tiek lanksčius laidus.

Patarimas: prieš pradėdami darbą visada atjunkite maitinimą ir patikrinkite, ar nėra įtampos. Montuodami pagalbinį kontaktą, atkreipkite dėmesį į teisingą NO ir NC kontaktų išdėstymą – tai padės išvengti klaidų jungiant valdymo grandines. Jei kontaktorių naudojate dažnai perjungiamose schemose, periodiškai patikrinkite gnybtų priveržimą.
