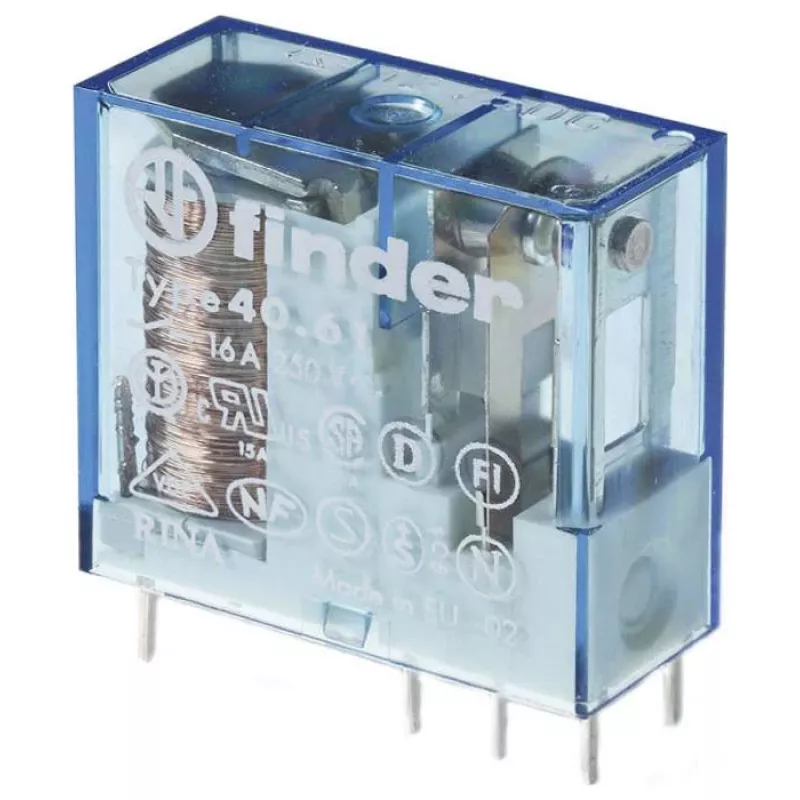

Finder miniatiūrinė galios PCB relė 1 perjungimo kontaktas 16A 24V DC ritė 406190241000

Ši Finder 406190241000 relė skirta inžinieriams ir technikams, kurie projektuodja spausdintines plokštes ir turi perjungti iki 16 A apkrovą naudodami standartinę 24 V DC valdymo įtampą. Kompaktiškas korpusas, vienas perjungimo kontaktas (SPDT) su sidabro-nikelio (AgNi) kontaktais ir 0,5 W ritės galia – tai patikimas sprendimas buitiniams prietaisams, HVAC sistemoms ar pramoninei automatizacijai.

Kam tinka

Ši relė skirta tiems, kurie konstruoja elektronikos įrenginius ir ieško patikimo PCB montuojamo perjungiklio vidutinėms galios apkrovoms. 24 V DC ritė suderinama su įprastomis valdymo grandinėmis, o 16 A kontaktai leidžia valdyti galingesnius prietaisus tiesiai iš plokštės.

Pagrindinės savybės

• 1 perjungimo kontaktas (SPDT) su AgNi kontaktais
• Vardinė kontaktų srovė: 16 A
• Ritės įtampa: 24 V DC
• Ritės galia: 0,5 W
• Montavimas ant PCB, apsauga nuo fliuso (RT II)

Specifikacijos

• Kontaktų konfigūracija: 1 CO (SPDT)
• Kontaktų medžiaga: AgNi (sidabro-nikelio lydinys)
• Vardinė kontaktų srovė: 16 A
• Maks. perjungimo įtampa: 400 V AC
• Vardinė perjungimo įtampa: 250 V AC
• Maks. perjungimo galia: 4000 VA
• Ritės įtampa: 24 V DC
• Ritės varža: 1152 Ω
• Dielektrinis stipris (ritė–kontaktai): 5000 V AC
• Dielektrinis stipris (atviri kontaktai): 1000 V AC
• Darbinė temperatūra: nuo -40°C iki +85°C
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Elektrinis ilgaamžiškumas esant vardinei apkrovai: 100 x 10^3 operacijų
• Montavimo tipas: PCB
• Apsaugos klasė: RT II (atspari fliusui)

Kaip naudoti

Relė lituojama tiesiai ant spausdintinės plokštės. Dėl RT II apsaugos ji atlaiko fliuso plovimą ir litavimo procesus. Prijungus 24 V DC įtampą prie ritės, kontaktai persijungia ir gali valdyti iki 16 A apkrovą. Rekomenduojama užtikrinti pakankamus izoliacinius atstumus tarp kontaktų, atsižvelgiant į perjungiamą įtampą.

Patarimas: prieš lituodami patikrinkite, ar ritės įtampa neviršija 24 V DC, o kontaktų apkrova neviršija 16 A. Jei perjungiate indukcinę apkrovą (pvz., variklį), naudokite gesinimo grandinę, kad prailgintumėte relių tarnavimo laiką.
