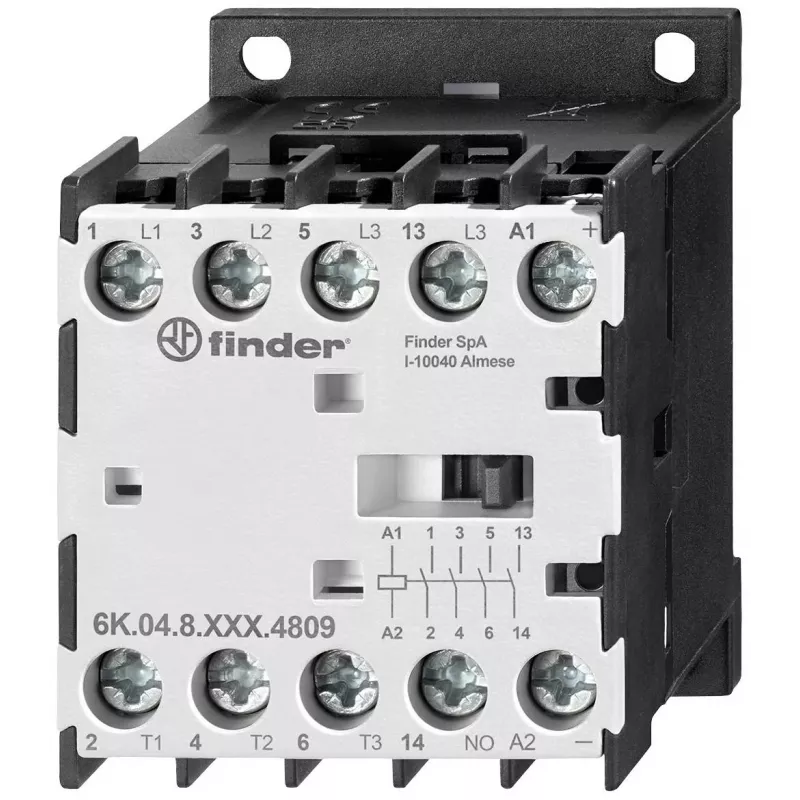

Finder Mini kontaktorius 4 kW ritė 24 V AC (6K.04.8.024.4309)

Kai reikia patikimai įjungti ir išjungti iki 4 kW galios apkrovas, o valdymo grandinėje naudojama tik 24 V AC įtampa, praverčia kompaktiškas kontaktorius su keturiais nepriklausomais kontaktais. Finder 6K.04.8.024.4309 – būtent toks sprendimas: jis telpa ant standartinės 35 mm DIN bėgelio, o keturi normaliai atviri (4 NO) kontaktai leidžia vienu metu valdyti keturias atskiras grandines.

Kodėl verta rinktis

• 4 poliai, 4 NO pagrindiniai kontaktai – keturios nepriklausomos grandinės viename įrenginyje.
• 24 V AC ritė, 50/60 Hz – tinka žemos įtampos valdymo grandinėms.
• Nominali galia 4 kW (AC-3, 400 V) – pakanka variklių paleidimui.
• 9 A nominali darbinė srovė (AC-3) ir 20 A (AC-1) – universalus pritaikymas.
• Tvirtinama ant 35 mm DIN bėgelio arba varžtais.
• Sraigtiniai gnybtai – patikimas ir paprastas prijungimas.

Kasdienis naudojimas

Šis kontaktorius puikiai tinka variklių valdymui ir varžinėms apkrovoms pramoninėse valdymo spintose. Dėl 20 A AC-1 reitingo jį galima naudoti šildymo ar apšvietimo grandinėse, o AC-3 reitingas skirtas variklių paleidimui. Kompaktiški matmenys taupo vietą spintoje, o IP20 gnybtų apsauga atitinka standartinius reikalavimus paneliniams įrenginiams.

Techninės specifikacijos

• Polių skaičius: 4
• Pagrindinių kontaktų konfigūracija: 4 NO
• Ritės įtampa: 24 V AC
• Nominali galia (AC-3, 400 V): 4 kW
• Nominali darbinė srovė (AC-3, 400 V): 9 A
• Nominali darbinė srovė (AC-1, 400 V): 20 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Dažnis: 50/60 Hz
• Tvirtinimas: 35 mm DIN bėgelis arba varžtai
• Gnybtų tipas: sraigtiniai
• Darbinė temperatūra: nuo -25 iki +60 °C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Elektrinė tarnavimo trukmė (AC-3): 1,5 x 10^6 operacijų
• Mechaninė tarnavimo trukmė: 10 x 10^6 operacijų

Patarimai

Montuodami ant DIN bėgelio, įsitikinkite, kad jis tvirtai užsifiksuoja. Prieš jungdami maitinimą, patikrinkite, ar visi sraigtiniai gnybtai gerai priveržti – taip išvengsite kibirkščiavimo ir perkaitimo. Jei valdymo grandinėje naudojate 24 V AC, patikrinkite, ar ritės įtampa atitinka maitinimo šaltinį.
