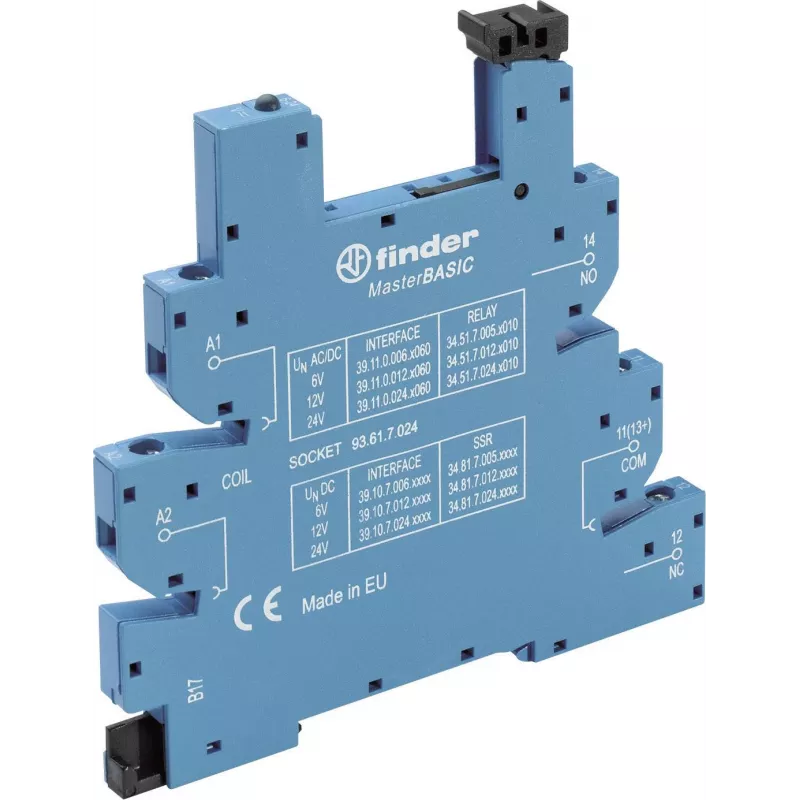

Finder 93.61.7.024 relių lizdas su fiksavimo spaustuku, LED ir EMC slopinimu

Skydo montuotojams ir pramoninių valdymo spintų projektuotojams, kurie vertina tvarkingą ir patikimą instaliaciją, šis Finder lizdas tampa nepakeičiamu pagalbininku. Vietoje atskirų komponentų – viskas integruota viename korpuse: LED indikacija, EMC slopinimo grandinė ir metalinis fiksavimo spaustukas. Tai ne tik sutaupo vietos, bet ir sumažina laidų painiavą bei gedimų tikimybę.

Kodėl verta rinktis

• Integruotas LED indikatorius leidžia akimirksniu įvertinti ritės būseną – nereikia jokių papildomų matavimo prietaisų.
• Įmontuota EMC slopinimo grandinė (diodas nuolatinės srovės ritėms, varistorius – kintamosios) sugeria įtampos šuolių energiją ir prailgina relės tarnavimo laiką.
• Metalinis fiksavimo spaustukas patikimai laiko relę net ir vibracijos sąlygomis, apsaugodamas nuo atsitiktinio atsijungimo.
• Universalus montavimas: ant DIN bėgelio (EN 60715) arba skydo paviršiuje.
• Sraigtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidus iki 2,5 mm².
• Platus darbinės temperatūros diapazonas: nuo -40 iki +70 °C.

Kasdienė nauda

Šis lizdas palengvina tiek montavimą, tiek techninę priežiūrą. LED šviesos diodas iškart parodo, ar ritė įjungta, o slopinimo grandinė sugeria pereinamuosius procesus – taip apsaugoma relė ir visa grandinė. Fiksavimo spaustukas išlaiko relę net stiprios vibracijos metu. 10 A vardinė srovė ir 6 kV dielektrinis stipris užtikrina saugų darbą su didesniais krūviais.

Techninė specifikacija

• Gaminio tipas: relių lizdas
• Suderinamos relės: Finder 60 serija (pvz., 60.12, 60.13)
• Polių skaičius: 3 poliai (3 CO kontaktai)
• Kontaktų skaičius: 11 kontaktų
• Montavimas: DIN bėgelis (EN 60715) arba skydinis montavimas
• Gnybtų tipas: sraigtiniai
• Integruotos funkcijos: LED indikatorius, EMC slopinimo grandinė
• Slopinimo grandinės tipas: diodas (DC ritėms) / varistorius (AC ritėms)
• Nominali slopinimo įtampa: 24 V (AC/DC)
• Maksimali vardinė srovė: 10 A
• Dielektrinis stipris (ritė–kontaktai): 6 kV (1,2/50 µs)
• Darbinė temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas
• Fiksavimo spaustukas: įtrauktas (metalinis)
• Laido skerspjūvis (vienagyslis): 1 x 0,5–2,5 mm² / 2 x 0,5–1,5 mm²
• Laido skerspjūvis (daugiagyslis): 1 x 0,5–2,5 mm² / 2 x 0,5–1,5 mm²
• Sraigtų priveržimo momentas: 0,5 Nm
• Sertifikatai: CE, UL, CSA, VDE

Patarimai montuotojui

Prieš montuodami įsitikinkite, kad relė tiksliai atitinka 60 seriją ir turi 11 kontaktų. Priveržkite gnybtus 0,5 Nm momentu – taip išvengsite kontaktų perkaitimo. Jei naudojate kintamosios srovės rites, varistorius jau integruotas, todėl jokių papildomų slopinimo elementų nereikia. Esant žemai temperatūrai, patikrinkite, ar spaustukas tvirtai laiko relę.
