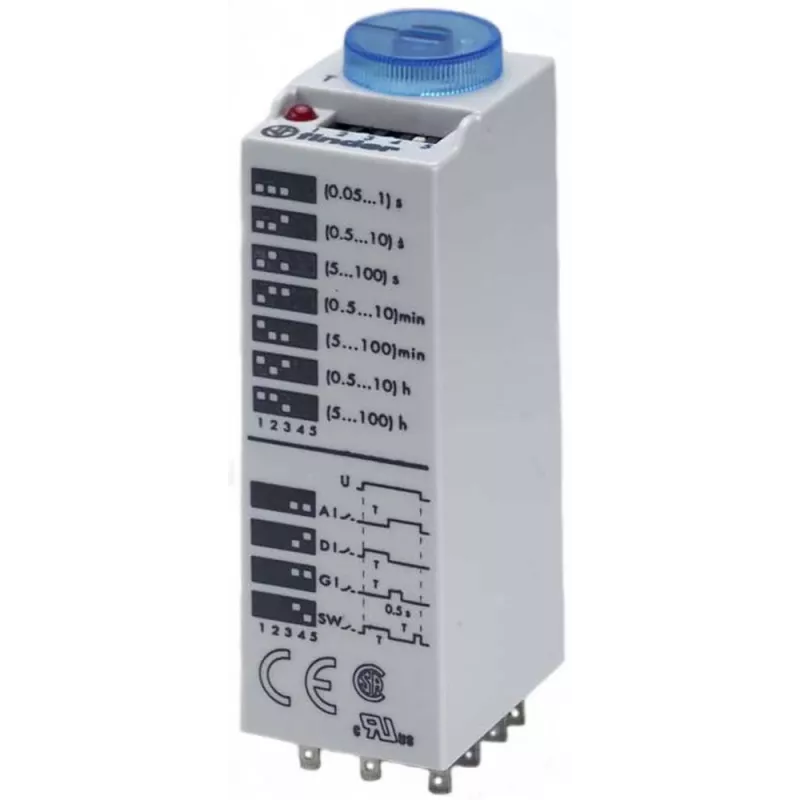

Finder 85.03.0.125.0000 daugiafunkcis laiko relė, 1 CO 16A, 12-24V AC/DC, 0,05s-100h, DIN bėgelis

18 laiko funkcijos viename 22,5 mm pločio DIN bėgelio modulyje – tai Finder 85.03.0.125.0000 daugiafunkcė laiko relė, leidžianti realizuoti beveik bet kokį uždelsimo, impulso ar mirksėjimo scenarijų nenaudojant kelių skirtingų relių. Kompaktiškas korpusas telpa į vieną modulį skydelyje, o 1 perjungiamasis kontaktas atlaiko net 16 A esant 250 V AC, todėl galima tiesiogiai jungti kontaktorius, vožtuvus ar nedidelius variklius. Maitinimo įtampa 12-24 V AC/DC tinka tiek kintamos, tiek nuolatinės srovės valdymo grandinėms.

Kodėl verta rinktis

• 18 funkcijų – nuo įjungimo uždelsimo iki simetrinio mirksėjimo; pasirinkimas atliekamas sukimosi jungikliais priekiniame skydelyje.
• Laiko intervalas nuo 0,05 s iki 100 h, suskirstytas į septynis dešimtainius diapazonus.
• 1 perjungiamasis (SPDT) kontaktas su sidabro-nikelio (AgNi) kontaktais, skirtas 16 A / 250 V AC apkrovai.
• Dviejų tipų maitinimas 12-24 V AC/DC – lankstus sprendimas įvairiems skydams.
• LED indikacija rodo maitinimo ir išėjimo būseną – lengviau derinti ir ieškoti gedimų.

Kaip naudoti

Nustatykite reikiamą funkciją ir laiko diapazoną dviem sukimosi jungikliais, prijunkite maitinimą ir apkrovą prie varžtinių gnybtų – relė paruošta darbui. 22,5 mm korpusas užima tik vieną modulio vietą ant standartinio 35 mm DIN bėgelio. LED indikacija įsijungia, kai išėjimo kontaktas sužadinamas, todėl lengva stebėti veikimą ir diagnozuoti problemas.

Techninė specifikacija

• Relės tipas: daugiafunkcė laiko relė
• Funkcijų skaičius: 18
• Išėjimo konfigūracija: 1 perjungiamasis (SPDT)
• Kontaktų medžiaga: AgNi (sidabro nikelis)
• Vardinė kontaktų srovė: 16 A
• Vardinė kontaktų įtampa: 250 V AC
• Maitinimo įtampa: 12-24 V AC/DC
• Laiko diapazonas: 0,05 s – 100 h
• Montavimas: 35 mm DIN bėgelis
• Darbinė temperatūra: -20 iki +70 °C
• Apsaugos klasė: IP20
• Gnybtų tipas: varžtiniai
• Energijos suvartojimas: 2,5 VA (AC) / 1,5 W (DC)
• Indikatoriai: LED maitinimui ir išėjimui
• Reguliavimas: sukimosi jungikliai
• Dielektrinis stipris ritė/kontaktas: 2 kV AC
• Mechaninis ilgaamžiškumas: 10 x 10⁶ operacijų
• Elektrinis ilgaamžiškumas esant vardinei apkrovai: 100 x 10³ operacijų
• Korpuso plotis: 22,5 mm

Pastaba

Viena daugiafunkcė laiko relė, apimanti beveik visas pramonines laiko valdymo užduotis – mažina atsargų poreikį ir supaprastina skydo projektavimą.
