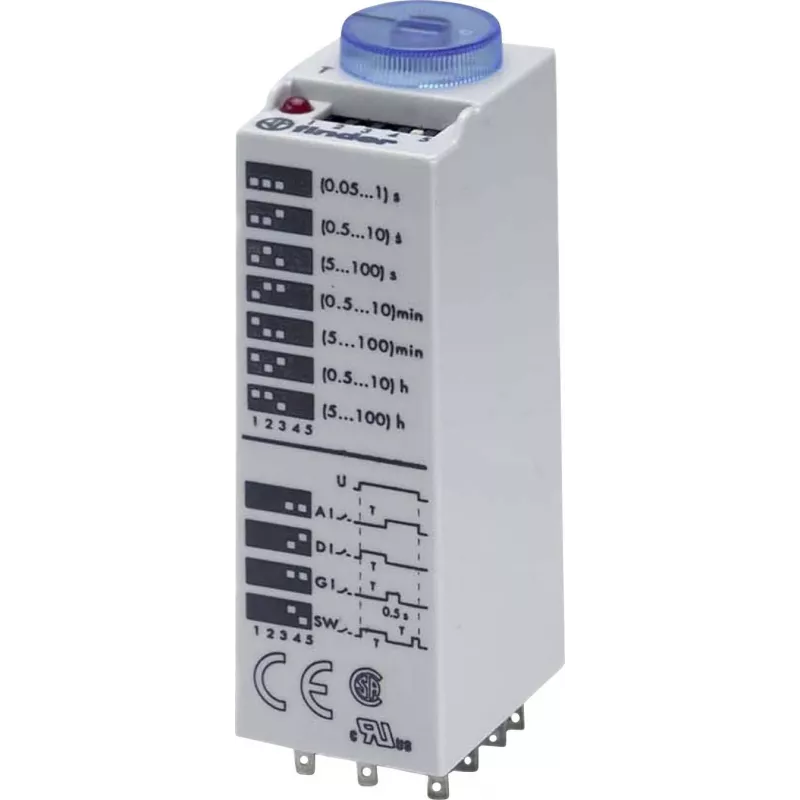

Finder 85.03.0.024.0000 daugiafunkcė laiko relė, 24V AC/DC, 3 CO, 16 funkcijos, DIN bėgelis

Kai reikia tiksliai valdyti laiką gamybos linijoje, apšvietimo sistemoje ar vėdinimo įrenginyje, praverčia patikima relė, galinti atlikti įvairias laiko funkcijas. Finder 85.03.0.024.0000 yra būtent tokia – kompaktiška, bet išmani.

Kodėl verta rinktis

Ši daugiafunkcė laiko relė turi net 16 pasirenkamų funkcijų ir 3 perjungiamuosius kontaktus (3 CO). Tai leidžia ją pritaikyti prie skirtingų užduočių: nuo paprasto uždelsimo iki sudėtingų ciklų. Laiko intervalas reguliuojamas nuo 0,05 sekundės iki 100 valandų, o 8 skalės padeda tiksliai nustatyti reikiamą trukmę. Relė maitinama 24 V AC/DC įtampa, kuri dažnai naudojama pramoninėse valdymo sistemose. Kontaktai atlaiko iki 10 A / 250 V AC apkrovą, todėl galima tiesiogiai jungti vidutinio galingumo vartotojus. Kompaktiškas 35 mm plotis (2 moduliai) taupo vietą DIN bėgelyje. LED indikatoriai rodo maitinimo ir išėjimo būseną – lengva stebėti veikimą.

Kam tinka

• Pramoninės automatizavimo sistemos, kur reikia laiko uždelsimo
• Šildymo, vėdinimo ir oro kondicionavimo (HVAC) valdymas
• Apšvietimo valdymas pagal grafiką
• Variklių valdymo skydai
• Technologinių procesų valdymo įranga

Pagrindinės specifikacijos

• Produkto tipas: daugiafunkcė laiko relė
• Funkcijų skaičius: 16
• Laiko intervalas: 0,05 s – 100 h
• Laiko skalės: 8 (0,05s-1s, 0,5s-10s, 5s-100s, 0,5min-10min, 5min-100min, 0,5h-10h, 5h-100h, 0,5d-10d)
• Maitinimo įtampa: 24 V AC/DC
• Išėjimo konfigūracija: 3 perjungiamieji kontaktai (3 CO / 3 SPDT)
• Kontaktų apkrova (varžinė): 10 A / 250 V AC
• Montavimas: 35 mm DIN bėgelis
• Plotis: 35 mm (2 moduliai)
• Darbinė temperatūra: -20 °C iki +50 °C
• Apsaugos laipsnis (gnybtai): IP20
• Apsaugos laipsnis (priekinis skydelis): IP40
• Energijos suvartojimas (AC): 1,5 VA
• Energijos suvartojimas (DC): 1,5 W
• Elektrinė tarnavimo trukmė (esant vardinei apkrovai): 100 000 ciklų
• Mechaninė tarnavimo trukmė: 10 000 000 ciklų
• Gnybtų tipas: varžtiniai
• Indikatoriai: LED maitinimo įtampai ir išėjimo būsenai
• Sertifikatai: CE, cURus, EAC, RINA, IMQ, VDE

Kaip naudoti

Relė tvirtinama ant standartinio 35 mm DIN bėgelio. Prijunkite maitinimą prie atitinkamų gnybtų, o valdomą grandinę – prie perjungiamųjų kontaktų. Pasirinkite norimą funkciją ir laiko skalę su priekiniame skydelyje esančiais jungikliais. LED indikatoriai padės įsitikinti, ar relė gauna maitinimą ir ar išėjimas aktyvus. Dėl kompaktiško dydžio ir patogaus montavimo relė lengvai integruojama į esamus skydus.

Patarimai

Rekomenduojama naudoti su apsauginiais automatiniais jungikliais, atitinkančiais kontaktų apkrovą. Prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka 24 V AC/DC. Dėl 16 funkcijų ir plačios laiko skalės ši relė yra universali – tinka įvairiems laiko valdymo scenarijams.
