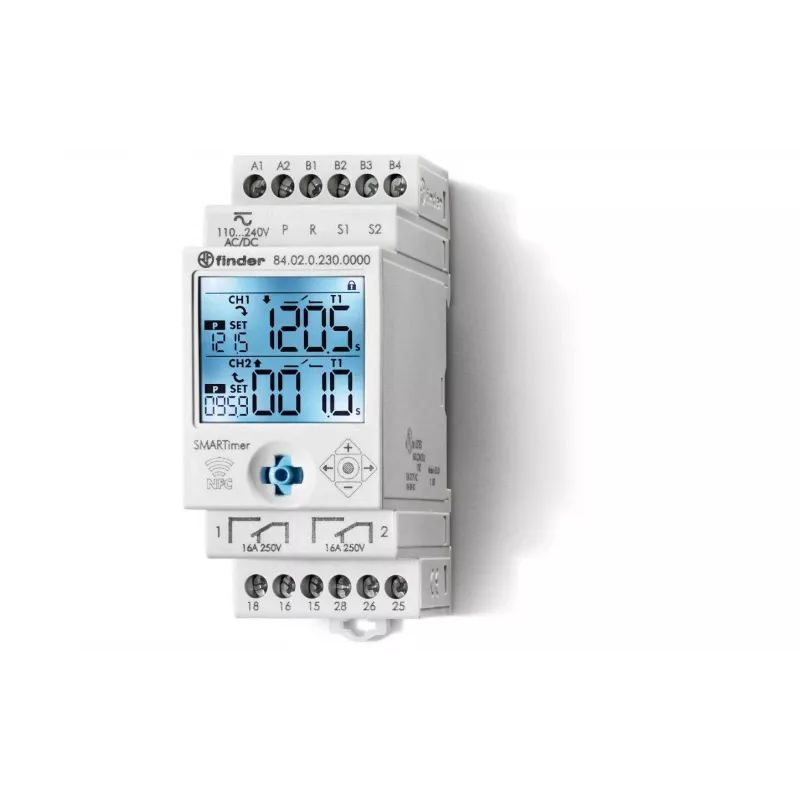

Finder 84.02 daugiafunkcis laiko relė 110-240V AC/DC, 16A, 19 funkcijų, 2 CO, DIN bėgiui 840202300000

Kai reikia vieno įrenginio, galinčio atlikti beveik bet kokią laiko valdymo užduotį, Finder 84.02 serijos daugiafunkcis laiko relė yra tas sprendimas. 19 pasirenkamų funkcijų, 16 A kontaktai ir platus maitinimo įtampos diapazonas 110-240 V AC/DC leidžia jį naudoti tiek namų automatizavimo, tiek pramonės valdymo sistemose. Kompaktiškas DIN bėgio modulis lengvai montuojamas skydelyje.

Kodėl verta rinktis Finder 84.02

• 19 laiko funkcijų: nuo uždelsto įjungimo iki impulsų ir simetrinių ciklų – vienas prietaisas pakeičia kelis atskirus laiko relius.
• Platus maitinimo diapazonas 110-240 V AC/DC – tinka įvairioms maitinimo sistemoms, nereikia papildomų keitiklių.
• Du perjungimo kontaktai (2 CO), atlaikantys 16 A esant 250 V AC – galima valdyti galingus prietaisus tiesiogiai.
• Laiko nustatymas nuo 0,05 s iki 100 h su 7 skalėmis – tikslus reguliavimas tiek trumpiems, tiek ilgiems procesams.
• Montavimas ant 35 mm DIN bėgio – greitas ir patogus įrengimas skydelyje.
• LED indikacija maitinimo ir relės būsenai stebėti.

Techninė specifikacija

• Funkcijų skaičius: 19
• Maitinimo įtampa: 110-240 V AC/DC
• Išėjimo kontaktai: 2 perjungimo (CO)
• Kontaktų reitingas (AC1): 16 A @ 250 V AC
• Kontaktų medžiaga: AgCdO (sidabro kadmio oksidas)
• Laiko nustatymo diapazonas: 0,05 s – 100 h
• Laiko skalės: 7 pasirenkamos
• Montavimas: 35 mm DIN bėgis
• Darbinė temperatūra: -20°C iki +50°C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinis skydelis)
• Dielektrinis stipris (maitinimas/kontaktai): 2 kV AC
• Energijos suvartojimas: 2,5 VA (AC), 1,5 W (DC)
• Indikatoriai: LED (maitinimas, relės būsena)
• Reguliavimas: sukamieji jungikliai ir potenciometras
• Elektrinis ilgaamžiškumas (esant vardinei apkrovai): 100 000 ciklų
• Mechaninis ilgaamžiškumas: 10 000 000 ciklų

Kam tinka

Ši laiko relė puikiai tinka elektrikams, automatizavimo inžinieriams, techninės priežiūros specialistams ir namų meistrams, kurie nori patikimai valdyti apšvietimą, vėdinimą, siurblius ar kitus įrenginius pagal laiką. Dėl universalių funkcijų ji tinka tiek nedidelėms dirbtuvėms, tiek dideliems pramoniniams skydams.

Kaip naudoti

Sumontuokite relę ant 35 mm DIN bėgio. Prijunkite maitinimą prie atitinkamų gnybtų (110-240 V AC/DC). Pasirinkite norimą laiko funkciją sukimuoju jungikliu, nustatykite laiką potenciometru ir skalės jungikliu. Prijunkite valdomą grandinę prie perjungimo kontaktų. LED indikatoriai parodys maitinimo ir relės būseną. Prieš naudodami įsitikinkite, kad kontaktų apkrova neviršija 16 A esant 250 V AC.

Patarimas: prieš montuodami skydelyje, visada atjunkite maitinimą. Jei naudojate ilgus laiko intervalus, įsitikinkite, kad potenciometras ir skalė nustatyti teisingai, ir pažymėkite nustatymus, kad ateityje būtų lengviau atkurti. Reguliariai tikrinkite kontaktų būklę, ypač esant didelėms apkrovoms.
