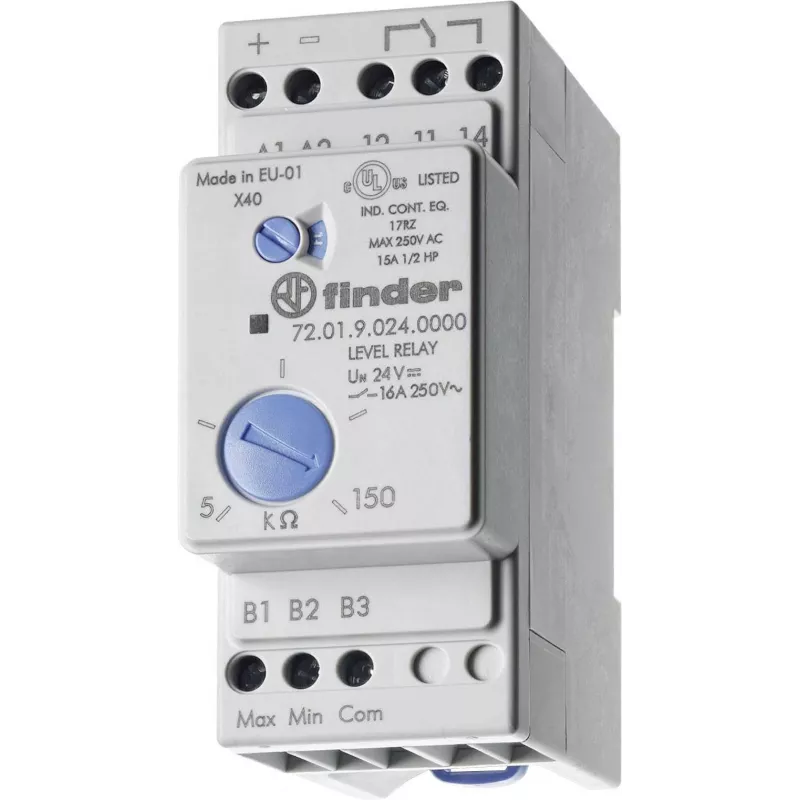

Finder 72.01 serijos lygio kontrolės relė laidžiems skysčiams, 24V AC/DC, 1 CO, 720180240002

Kai reikia automatiškai valdyti skysčių lygį rezervuaruose ar siurblinėse, Finder 72.01 lygio kontrolės relė tampa patikimu sprendimu, kuris neleidžia perpilti ar sausai dirbti siurbliui. Šis prietaisas stebi laidžių skysčių lygį naudodamas iki trijų elektrodų ir automatiškai valdo užpildymo arba ištuštinimo procesą. Relė maitinama 24V AC/DC įtampa ir turi vieną perjungimo (CO) išėjimą, atlaikantį iki 10A esant 250V AC, todėl tinka valdyti siurblius, vožtuvus ir signalizaciją pramonės bei pastatų automatizavimo sistemose.

Kam skirta

Ši lygio kontrolės relė skirta elektrikams, skydų montuotojams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, ant DIN bėgelio montuojamo įrenginio skysčių lygiui valdyti vandens ruošimo, šildymo, vėdinimo, drėkinimo ir procesų valdymo sistemose.

Pagrindinės savybės

• Pasirenkama užpildymo arba ištuštinimo funkcija – lankstus valdymas.
• Reguliuojamas jautrumas nuo 5 iki 150 kΩ – tinka įvairaus laidumo skysčiams.
• Palaiko iki trijų elektrodų (minimalaus, maksimalaus, bendro) – tikslus lygio nustatymas.
• LED indikatoriai maitinimo ir išėjimo būsenai – greita diagnostika.
• Montavimas ant 35 mm DIN bėgelio – lengvas integravimas į valdymo skydus.

Specifikacijos

• Maitinimo įtampa: 24 V AC/DC
• Išėjimas: 1 CO (SPDT) relė, AgNi kontaktai
• Vardinė srovė: 10 A esant 250 V AC (AC1)
• Jautrumo diapazonas: 5–150 kΩ
• Elektrodų skaičius: 3
• Energijos suvartojimas: 3 VA (AC) / 1,5 W (DC)
• Darbinė temperatūra: -10 iki +50 °C
• Apsaugos laipsnis: IP40 priekinė dalis, IP20 gnybtai
• Dielektrinis stipris: 2 kV AC tarp įėjimo ir išėjimo
• Matmenys: DIN bėgelio modulis, plotis 17,5 mm (1 modulis)

Kaip naudoti

Sumontuokite relę ant DIN bėgelio valdymo skyde. Prijunkite elektrodus prie atitinkamų gnybtų: bendrą, minimalų ir maksimalų. Nustatykite reikiamą jautrumą pagal skysčio laidumą. Pasirinkite užpildymo arba ištuštinimo režimą. Prijunkite siurblį ar vožtuvą prie relės išėjimo. Įsitikinkite, kad naudojami laidūs skysčiai, ir nejunkite degių ar nelaidžių medžiagų.

Patarimai

Kad relė veiktų patikimai, tinkamai išdėstykite elektrodus ir įsitikinkite, kad skysčio laidumas atitinka reguliuojamą diapazoną. Elektrodų jungtims naudokite ekranuotus kabelius, kad sumažintumėte trukdžius. Relė skirta tik laidžiems skysčiams; nenaudokite su degiais ar nelaidžiais skysčiais.
