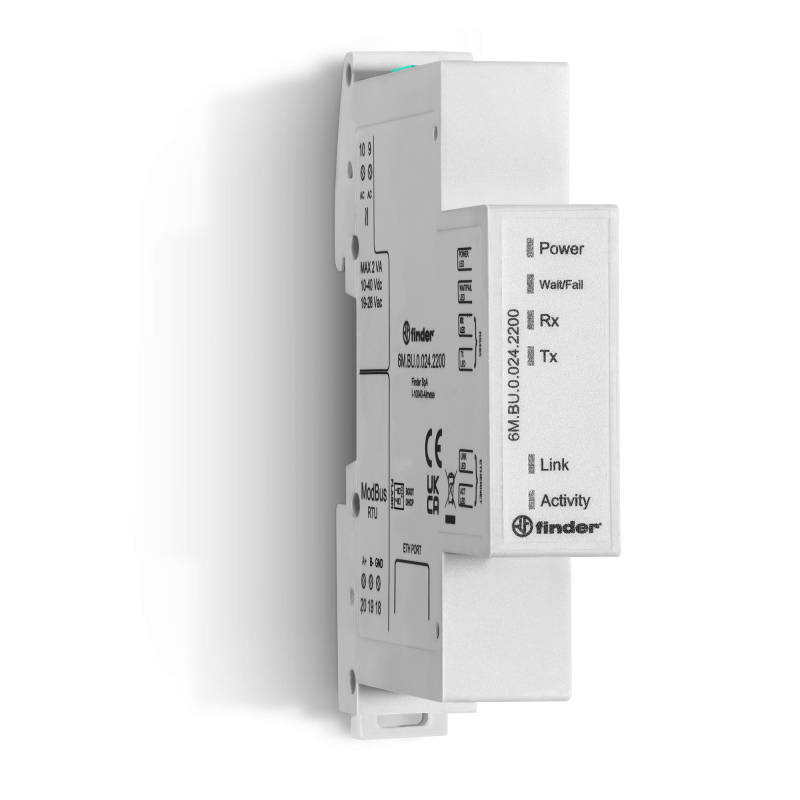

Finder 6M.BU.0.024.2200 Modbus TCP/IP ir RS485 RTU tinklų sąsaja, 24 V AC/DC

Finder 6M.BU.0.024.2200 sujungia RS485 tinkle veikiančius Modbus RTU įrenginius su Ethernet tinklo Modbus TCP/IP klientais. Tai pramoninių valdymo ir stebėjimo sistemų ryšio sąsaja, o ne trifazis srovės matuoklis. Tiesioginių srovės transformatorių matavimo įėjimų šiame įrenginyje nėra.

10/100 Mb/s Ethernet sąsaja palaiko iki dešimties klientų, o RS485 sąsaja – iki 200 įrenginių 1200–115200 bit/s greičiu. Ryšio parametrai nustatomi integruotame žiniatinklio serveryje. Šeši priekiniai indikatoriai rodo maitinimo ir ryšio būseną. Maitinimo, RS485 ir Ethernet grandines skiria 1500 V izoliacija. Ant DIN bėgelio montuojamai sąsajai reikalingas tinkamas išorinis 24 V AC arba DC šaltinis; schemoje parodytas maitinimo šaltinis yra atskiras įrenginys.

• 24 V AC/DC; AC: 19–28 V; DC: 10–40 V
• Ethernet 10/100 Mb/s; RS485 1200–115200 bit/s
• IP20; −20…+60 °C; <1.5 W
