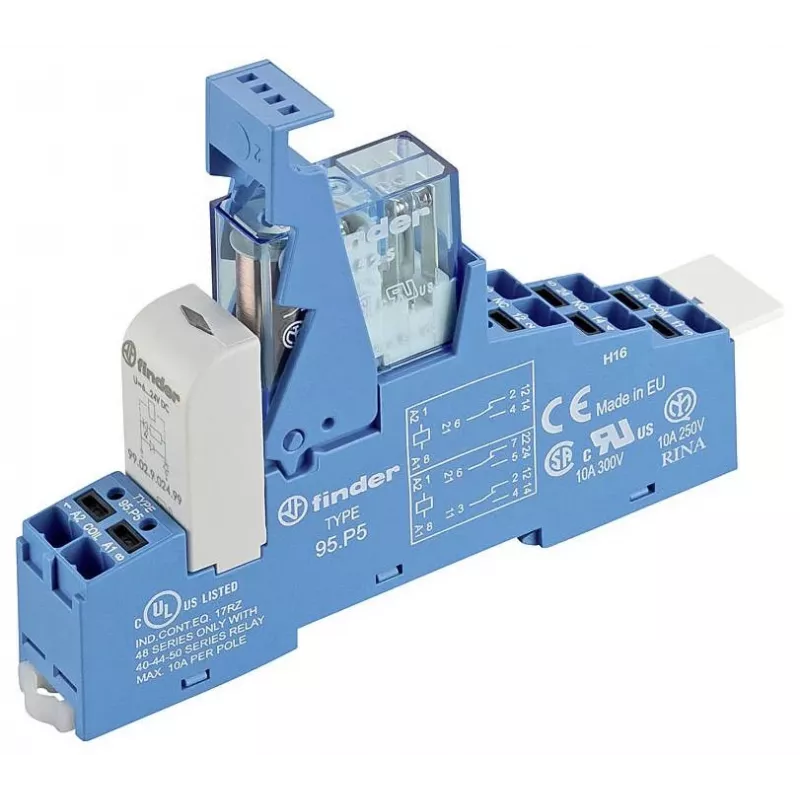

Finder 48.P6.7.024.1050SPA sujungimo relė 24 V DC 16 A 1 perjungiamasis kontaktas

Valdymo grandinėje dažnai reikia perjungti didesnę apkrovą, nei gali atlaikyti pats valdiklis. Finder 48.P6.7.024.1050SPA sujungimo relė su 24 V DC rite ir vienu perjungiamuoju kontaktu, atlaikančiu 16 A, sprendžia šią problemą patikimai ir kompaktiškai.

Kam skirta

Skydų surinkėjams ir mašinų integratoriams, kuriems reikia kompaktiškos, lizdinės relės bendrosios paskirties perjungimui pramoninėse valdymo grandinėse.

Pagrindinės savybės

• 24 V DC ritė
• 1 perjungiamasis (SPDT) kontaktas
• 16 A vardinė srovė
• Sidabro nikelio (AgNi) kontaktų medžiaga
• Kištukinė montavimo sistema standartiniams lizdams

Specifikacijos

• Maksimali perjungimo įtampa: 400 V AC
• Maksimali perjungimo galia (AC1): 4000 VA
• Ritės galia: 0,5 W DC
• Dielektrinis stiprumas tarp ritės ir kontakto: 6 kV (1,2/50 µs)
• Dielektrinis stiprumas tarp atvirų kontaktų: 1000 V AC
• Darbinė temperatūra: nuo -40 iki +70 °C
• Apsaugos laipsnis: RT I (atspari srautui)
• Mechaninis ilgaamžiškumas: 10 x 10^6 operacijų
• Elektrinis ilgaamžiškumas esant vardinei apkrovai: 100 x 10^3 operacijų
• Gnybtų tipas: Faston / kištukinis
• Kontaktų skaičius: 5

Kaip naudoti

Relė įstatoma į suderinamą Finder lizdą, kuris užtikrina patikimą laidų prijungimą ir greitą keitimą. Dėl 24 V DC ritės ji lengvai valdoma iš PLC ar kitų valdymo įrenginių, o 16 A kontaktas gali perjungti galingesnius įrenginius.

Patarimas: visada naudokite gamintojo rekomenduojamą lizdą ir laikykitės nurodytų sukimo momento verčių, kad kontaktai tarnautų ilgai. Esant indukcinei apkrovai, papildomai apsvarstykite apsauginius RC arba diodinius slopintuvus.
