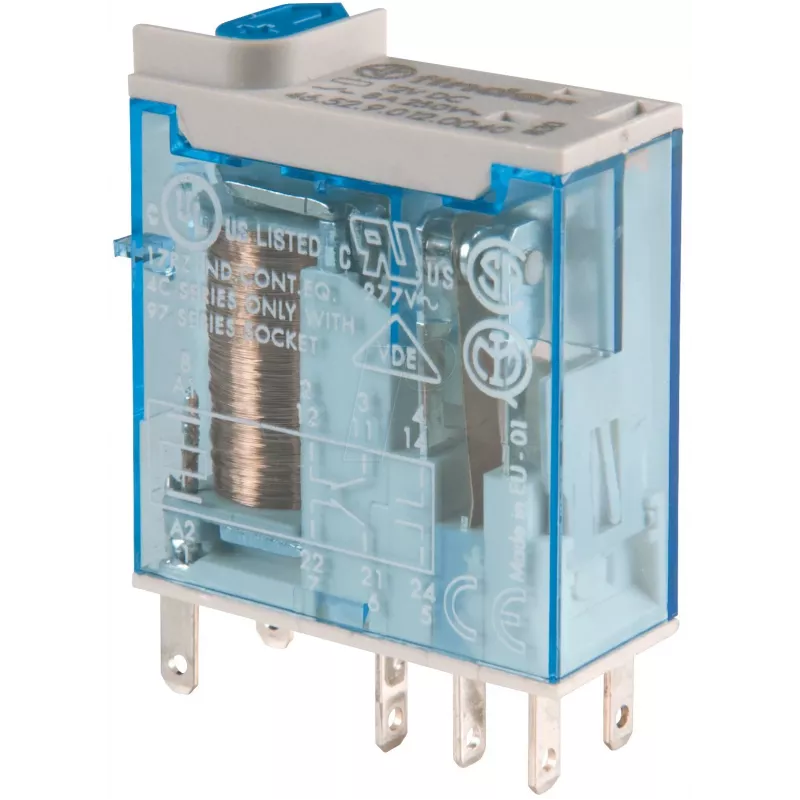

Finder 46.52.9.012.0040 pramoninis sąsajos relė 12 V DC 2 CO 8 A

8 A apkrovos perjungimas su dvigubu dvipoliu kontaktu (2 CO) ir 12 V DC rite — tai Finder 46.52.9.012.0040 stiprybė. Ši relė sukurta patikimai valdyti vidutines galias pramoniniuose valdymo skydeliuose ir pastatų automatizavimo sistemose. Kompaktiškas kištukinis korpusas, suderinamas su Series 97 lizdais, leidžia greitai montuoti ir keisti relę net ankštoje spintoje.

Kodėl verta rinktis

AgNi (sidabro-nikelio) kontaktai užtikrina mažą kontaktinę varžą ir ilgaamžiškumą, o sustiprinta izoliacija tarp ritės ir kontaktų suteikia didelę saugos atsargą. Sandari konstrukcija apsaugo nuo dulkių ir litavimo srautų, todėl relė tarnauja ilgiau net ne pačiose idealiausiose sąlygose. Mechaninis atsparumas siekia 10 milijonų operacijų, o esant vardinei apkrovai — 100 tūkstančių perjungimų.

Kam tinka

• PLC išėjimų ir didesnės galios apkrovų sąsaja
• Kontaktorių, vožtuvų ir mažų variklių perjungimas
• Signalų dauginimas ir izoliavimas valdymo grandinėse
• Pastatų automatizavimas: apšvietimo ir HVAC valdymas
• Bendroji pramonės technika ir įranga

Pagrindinės specifikacijos

• Ritės įtampa: 12 V DC
• Kontaktų konfigūracija: 2 CO (DPDT)
• Vardinė srovė: 8 A
• Maksimali perjungimo įtampa: 400 V AC
• Maksimali perjungimo galia: 2000 VA
• Kontaktų medžiaga: AgNi (sidabro nikelis)
• Ritės galia: 0,3 W
• Ritės varža: 480 Ohm
• Dielektrinis stipris ritė-kontaktas: 5,5 kV AC (1 min)
• Darbinė temperatūra: -40 iki +70 °C
• Mechaninis tarnavimas: 10 milijonų operacijų
• Elektrinis tarnavimas: 100 tūkstančių operacijų esant vardinei apkrovai
• Montavimas: kištukinis, Series 97 lizdams
• Apsauga: RT I (atsparus srautams)
• Gnybtai: Faston 2,8 x 0,5 mm
• Izoliacija: sustiprinta tarp ritės ir kontaktų

Kaip naudoti

Relę įstatykite į Finder Series 97 lizdą ir pritvirtinkite laikikliu. Prieš jungdami maitinimą, patikrinkite ritės poliškumą, nes naudojama DC įtampa. Įsitikinkite, kad perjungiama apkrova neviršija vardinės perjungimo galios (2000 VA) ir srovės (8 A). Esant reikalui, relę galima greitai pakeisti neišardant laidų.

Patarimas: jei relė naudojama patalpose su didele temperatūrų kaita, palikite šiek tiek laisvos vietos aplink lizdą — taip užtikrinsite geresnį vėdinimą ir ilgesnį tarnavimo laiką.
