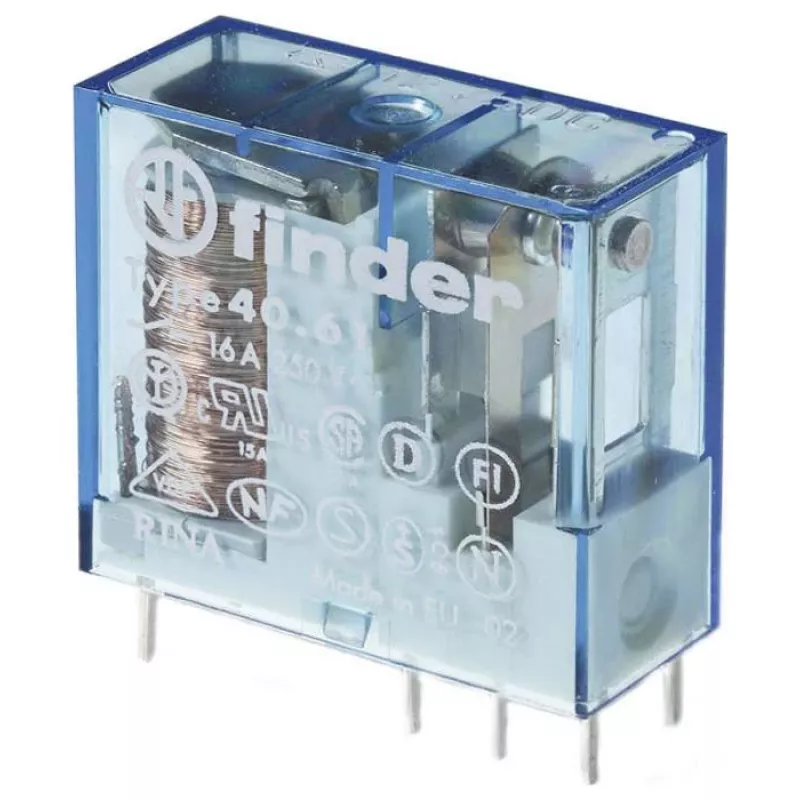

Finder 40.61.9.018.4000 galios relė 16A SPDT 18V DC PCB montavimui

Finder 40.61.9.018.4000 – tai kompaktiška galios relė, sukurta patikimai perjungti dideles apkrovas pramoninėse valdymo sistemose. Jos 18 V DC ritė ir 16 A kontaktai leidžia tiesiogiai valdyti variklius, šildytuvus ar apšvietimą, o PCB montavimas palengvina integraciją į tankias spausdintines plokštes.

Kodėl verta rinktis

• AgNi kontaktai atlaiko dideles įjungimo sroves, todėl relė patikimai veikia net su indukcinėmis apkrovomis.
• 6 kV izoliacija tarp ritės ir kontaktų apsaugo jautrią valdymo elektroniką nuo įtampos šuolių.
• Flux proof (RT I) konstrukcija apsaugo nuo teršalų, pvz., srauto litavimo metu, užtikrindama ilgą tarnavimo laiką.
• Mechaninis atsparumas iki 10 000 000 ciklų – tinka dažnam perjungimui.

Techninė specifikacija

• Kontaktų konfigūracija: 1 CO (SPDT)
• Nominali srovė: 16 A
• Nominali įtampa: 250 V AC
• Maks. perjungimo įtampa: 400 V AC
• Maks. perjungimo galia: 4000 VA
• Ritės įtampa: 18 V DC
• Ritės galia: 0,6 W
• Kontaktų medžiaga: AgNi
• Dielektrinis stipris tarp ritės ir kontaktų: 6 kV (1,2/50 µs)
• Dielektrinis stipris tarp atvirų kontaktų: 1000 V AC
• Darbinė temperatūra: -40 iki +70 °C
• Montavimo tipas: PCB (spausdintinė plokštė)
• Apsaugos laipsnis: RT I (atspari srautui)
• Elektrinė gyvybė (AC1): 100 000 ciklų
• Mechaninė gyvybė: 10 000 000 ciklų
• Gnybtų tipas: PCB kištukai

Kam tinka

Ši relė puikiai tinka automatizavimo inžinieriams, konstruojantiems valdymo skydus, kur reikia perjungti dideles galias. Taip pat ji tinka kaip tarpinė grandis tarp PLC išėjimų ir galingų apkrovų, pavyzdžiui, variklių, šildytuvų ar apšvietimo. Dėl kompaktiško dydžio ir PCB montavimo ji lengvai integruojama į tankias plokštes.

Kaip naudoti

Relė lituojama tiesiai į spausdintinę plokštę. Ritės gnybtams reikia prijungti 18 V DC maitinimą, o kontaktai perjungia apkrovą. Būtinai laikykitės poliškumo ir vardinės įtampos reikalavimų. Prieš montuodami įsitikinkite, kad apkrovos srovė neviršija 16 A.

Patarimas: jei perjungiate indukcines apkrovas (variklius, solenoidus), rekomenduojame naudoti gesinimo grandinę (RC arba diodą), kad sumažintumėte kontaktų dilimą ir prailgintumėte relės tarnavimo laiką. Taip pat atkreipkite dėmesį į 6 kV izoliaciją – ji apsaugos jūsų valdymo grandinę nuo pavojingų įtampos šuolių.
