Extralink CAT7 S/FTP vidaus montavimo vytos poros kabelis 305 m EX.96570

Ar kada teko montuoti tinklą ir po metų susidurti su trikdžiais ar lėtu ryšiu? Su šiuo kabeliu to išvengsite – Extralink CAT7 S/FTP EX.96570 yra tarsi šarvuotas greitkelis jūsų duomenims. Jis sukurtas taip, kad atlaikytų triukšmingiausias aplinkas ir užtikrintų stabilų 10 gigabitų ryšį net ir šalia elektros laidų.

Kodėl verta rinktis šį kabelį?

Skirtingai nuo įprastų UTP kabelių, šis turi dvigubą apsaugą: kiekviena pora apvyniota aliuminio folija, o visas kabelis dar papildomai apsaugotas pintu ekranu. Tai reiškia, kad jūsų signalas nebus veikiamas išorinių elektromagnetinių laukų – jokio „kaimyninio“ kabelio triukšmo, jokių ryšio kritimų. Be to, vario laidininkai yra kieti (solid), o ne suvyta viela – tai užtikrina mažesnę varžą ir stabilesnį ryšį ilgesniais atstumais. O LSŽ (Low Smoke Zero Halogen) apvalkalas – tai saugumas gaisro atveju: mažai dūmų ir jokių toksiškų halogeninių dujų.

Kam šis kabelis tinka?

• Biurų, duomenų centrų ir komercinių pastatų struktūrizuotai kabelinei sistemai
• 10 gigabitų tinklams (10GBASE-T), taip pat 2,5G/5GBASE-T
• Vietoms, kuriose daug elektromagnetinių trikdžių – šalia maitinimo kabelių, pramoninėje aplinkoje
• IP kameroms, belaidžio ryšio prieigos taškams ir PoE įrenginiams
• Naudojimui su ekranuotais patch paneliais, RJ45 lizdais ir keystone moduliais

Pagrindinės specifikacijos

• Gamintojas: Extralink
• Modelis: EX.96570
• EAN: 5904960296570
• Standartas: Cat7 (Class F/FA)

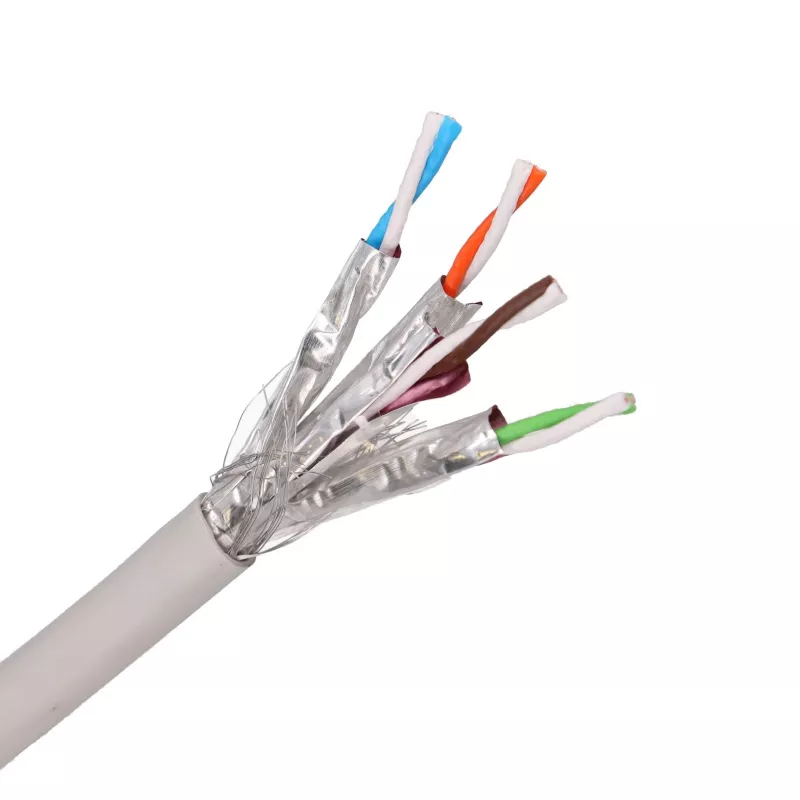

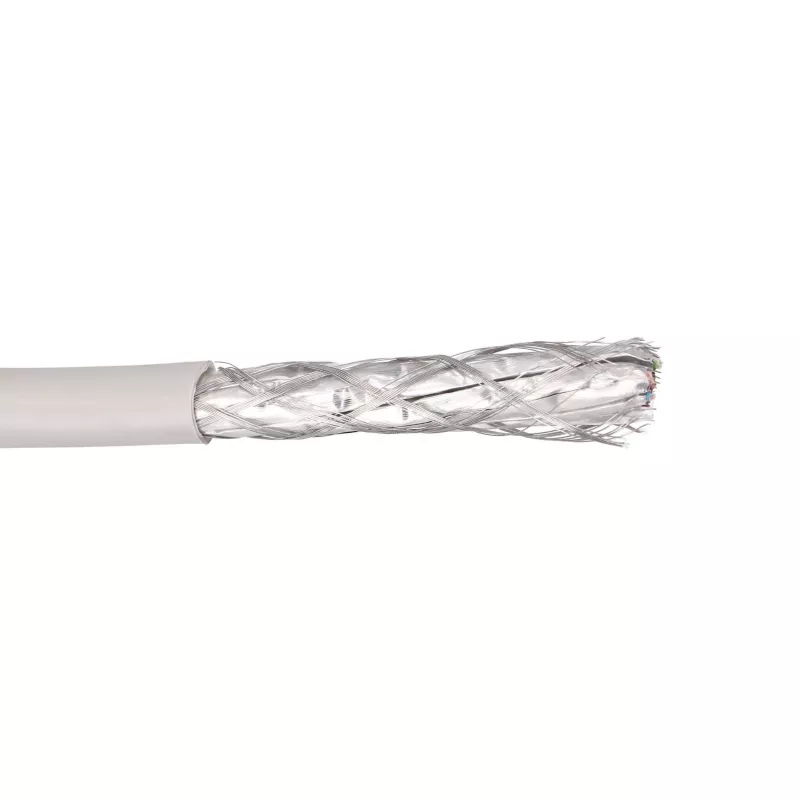

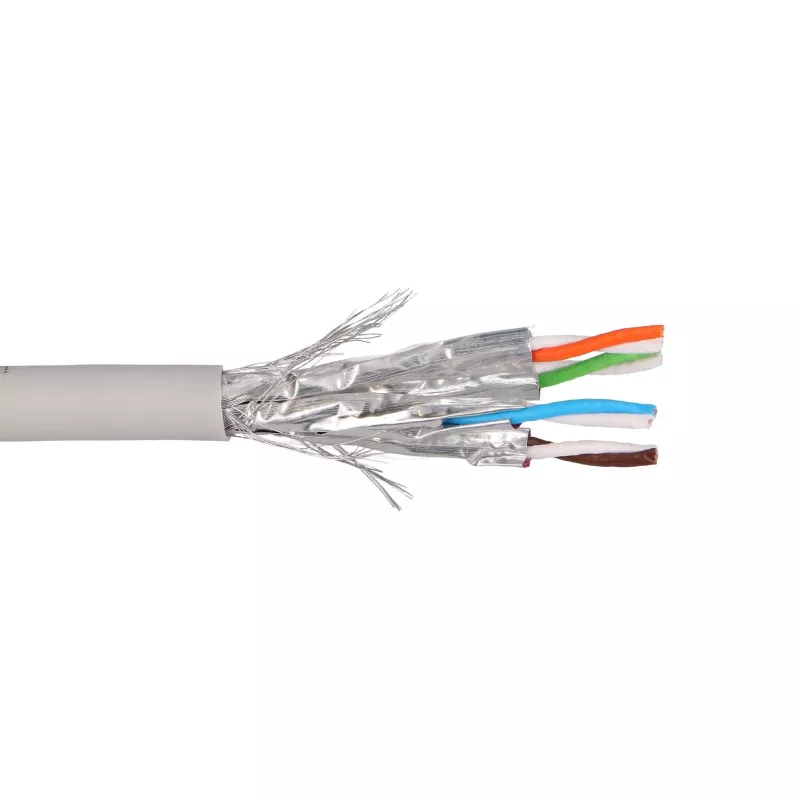

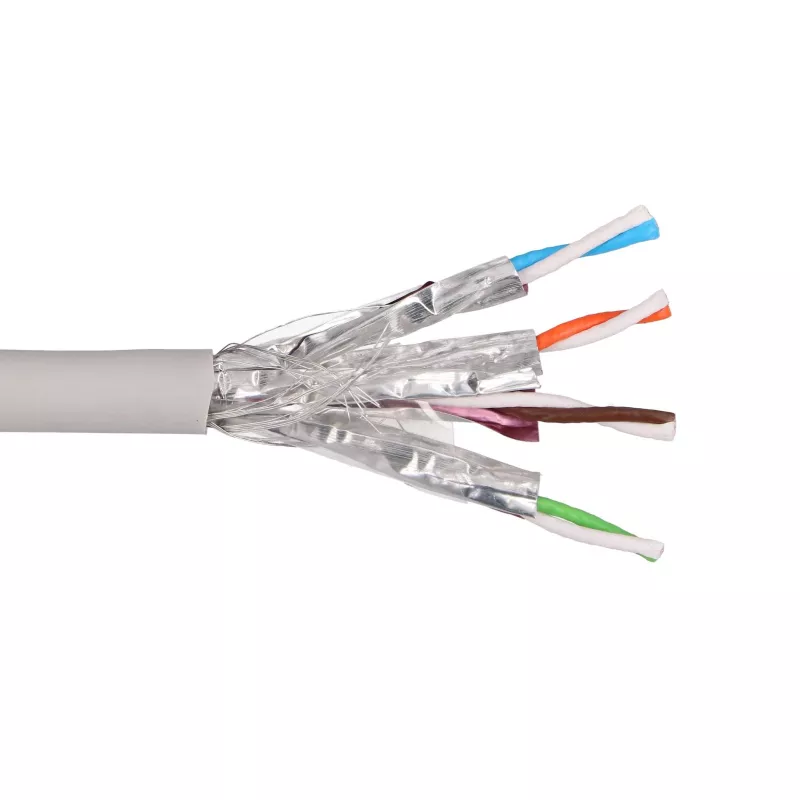

• Ekranavimas: S/FTP (folija ant kiekvienos poros + pintas ekranas su drenažo laidu)
• Laidininkas: kietas varis (CU), 23 AWG
• Porų skaičius: 4 vytos poros (8 laidai)
• Izoliacija: PE/HDPE
• Apvalkalas: LSZH (mažai dūmų, be halogenų), vidaus montavimui
• Dažnių juosta: iki 600 MHz
• Greitis: iki 10 Gbit/s (10GBASE-T)
• Būdingoji varža: 100 Ω
• Standartai: ISO/IEC 11801, EN 50173-1, IEC 61156-5, EN 50288

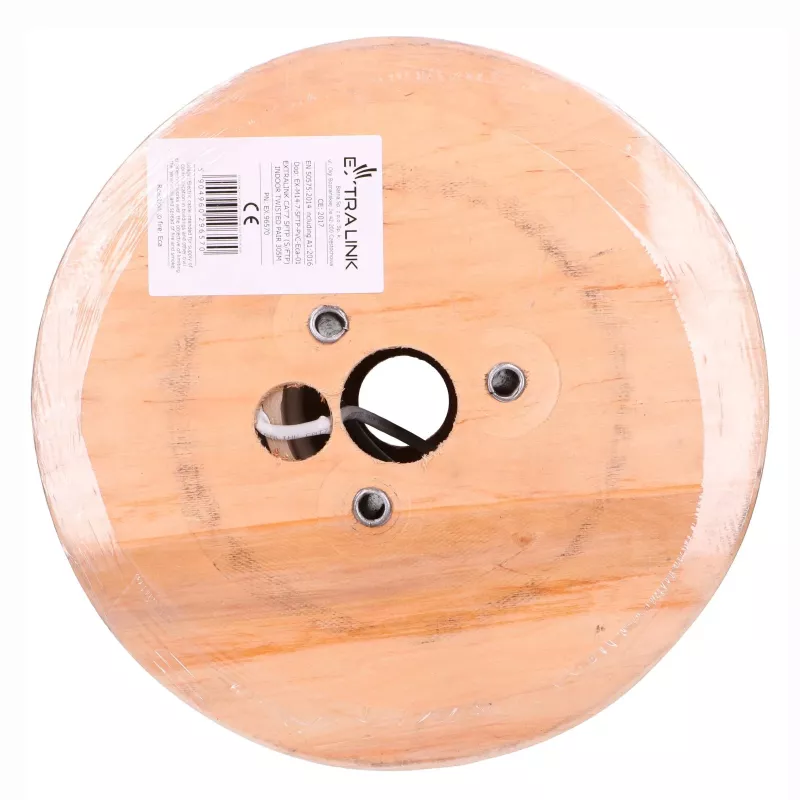

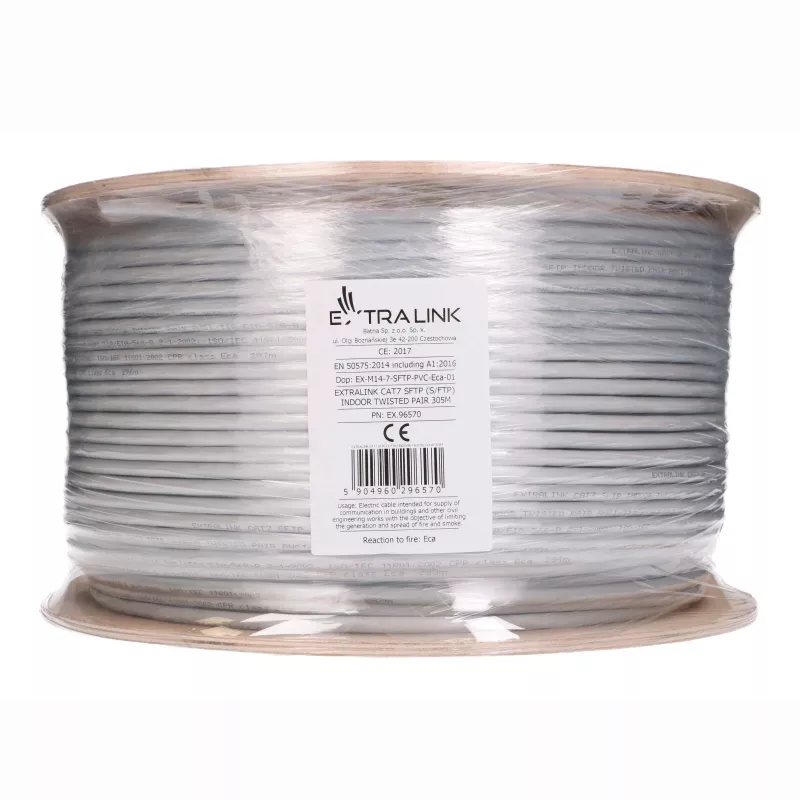

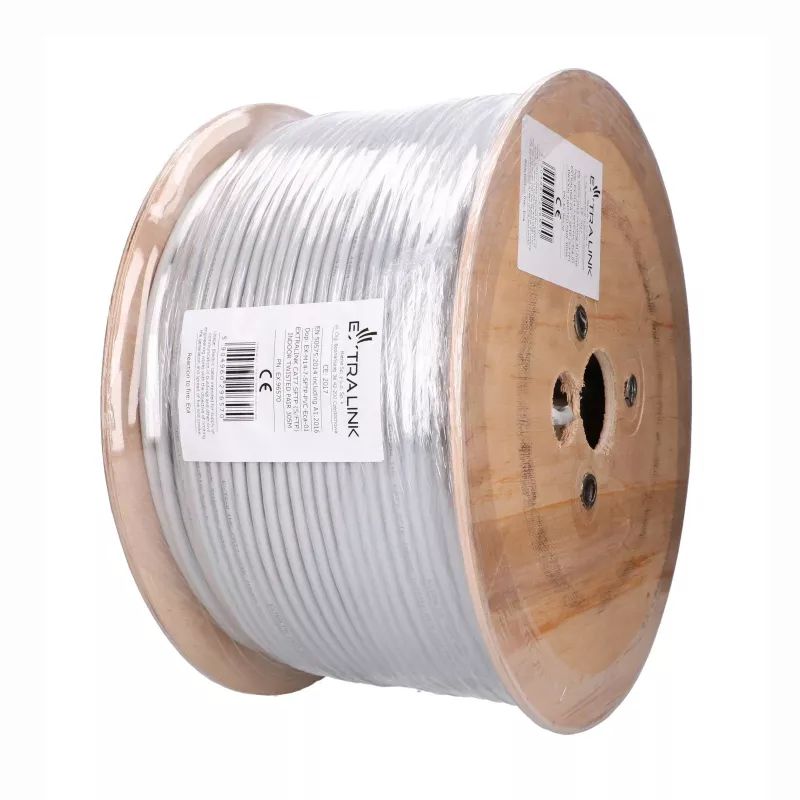

• Ilgis: 305 m (1000 pėdų) dėžėje su ištraukimo sistema

Kaip naudoti?

Tiesiog ištraukite reikiamą ilgį iš dėžės – ji skirta sklandžiam vyniojimui be susipainiojimo. Nutieskite kabelį, vengdami aštrių lenkimų. Nuimkite LSZH apvalkalą, atlenkite pintą ekraną, prijunkite drenažo laidą prie įžeminimo (patch panelio pusėje). Kiekvieną porą išsukite minimaliai ir užspauskite ant ekranuotų Cat6A/Cat7 keystone lizdų ar RJ45 kištukų pagal T568A/T568B spalvų schemą. Svarbu: užtikrinkite ekrano tęstinumą nuo vieno galo iki kito ir įžeminkite ekraną stovo pusėje. Po montavimo patikrinkite kiekvieną jungtį sertifikuotu kabelių testeriu.

Patarimai

Kad 10 gigabitų ryšys veiktų patikimai, laikykitės 100 m kanalo ilgio ribos, naudokite ekranuotus (STP) jungtis ir lizdus visoje grandinėje, o ekraną įžeminkite viename arba abiejuose galuose pagal jūsų įžeminimo schemą. Stenkitės, kad vytų porų susukimas liktų kuo arčiau užspaudimo vietos, venkite tiesti kabelį lygiagrečiai su maitinimo laidais, o prieš pradedant eksploatuoti, sertifikuokite kiekvieną sumontuotą ruožą pagal ISO/IEC 11801.
