EXSYS EX-60104 Quad 1 Gigabit Ethernet PCIe x1 tinklo plokštė (Realtek RTL8111H)

Kai serveriui ar darbo stočiai pritrūksta laidinių tinklo prievadų, EXSYS EX-60104 išsprendžia problemą – vienoje PCIe x1 plokštėje telpa keturi nepriklausomi Gigabit Ethernet prievadai. Tai paprastas būdas padidinti tinklo pajėgumą virtualizacijai, maršrutizavimui ar kanalų sujungimui (link aggregation) nekeičiant pagrindinės sistemos.

Kam skirta

Sistemų integratoriams, namų laboratorijų entuziastams ir IT administratoriams, kuriems reikia kelių atskirų fizinių LAN segmentų ar atsarginių ryšio linijų kompaktiškame, žemo profilio korpusui tinkamame formate. Plokštė telpa tiek standartiniuose, tiek plonuosiuose korpusuose, veikia su Windows, Linux ir macOS.

Pagrindinės savybės

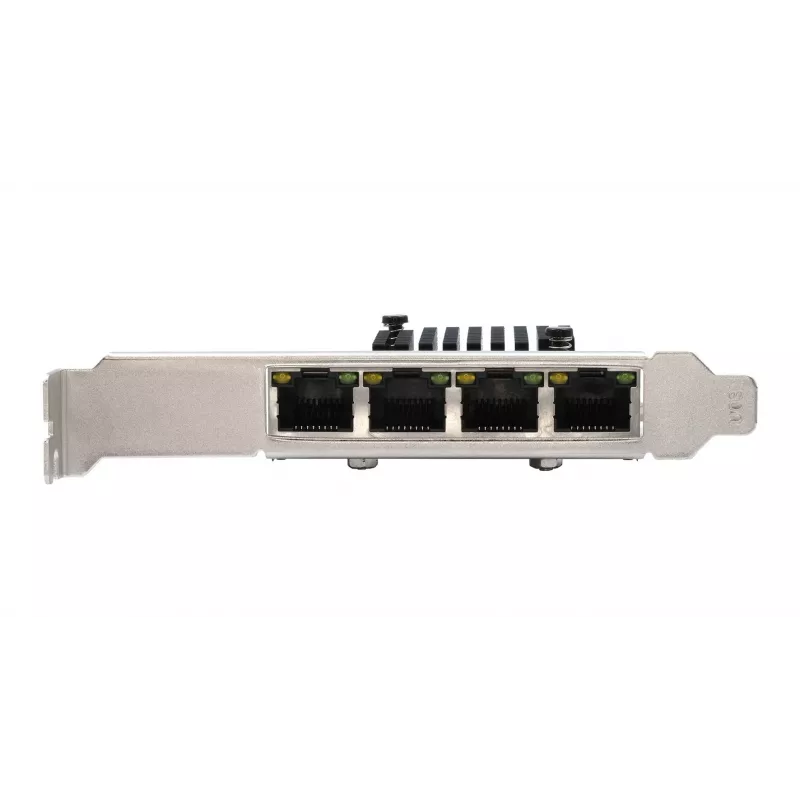

• Keturi RJ45 Gigabit Ethernet prievadai, kiekvienas valdomas atskiro Realtek RTL8111H valdiklio
• PCI Express x1 pagrindinė sąsaja, suderinama su x4, x8 ir x16 lizdais
• Palaiko 10/100/1000 Mbps greitį su automatinėmis derybomis ir viso duplekso režimu
• Jumbo kadrų palaikymas iki 9K baitų efektyviam didelių failų perdavimui
• Wake-on-LAN ir PXE paleidimo iš tinklo palaikymas nuotoliniam valdymui ir diegimui
• LED indikatoriai, rodantys ryšio būseną ir aktyvumą kiekviename prievade

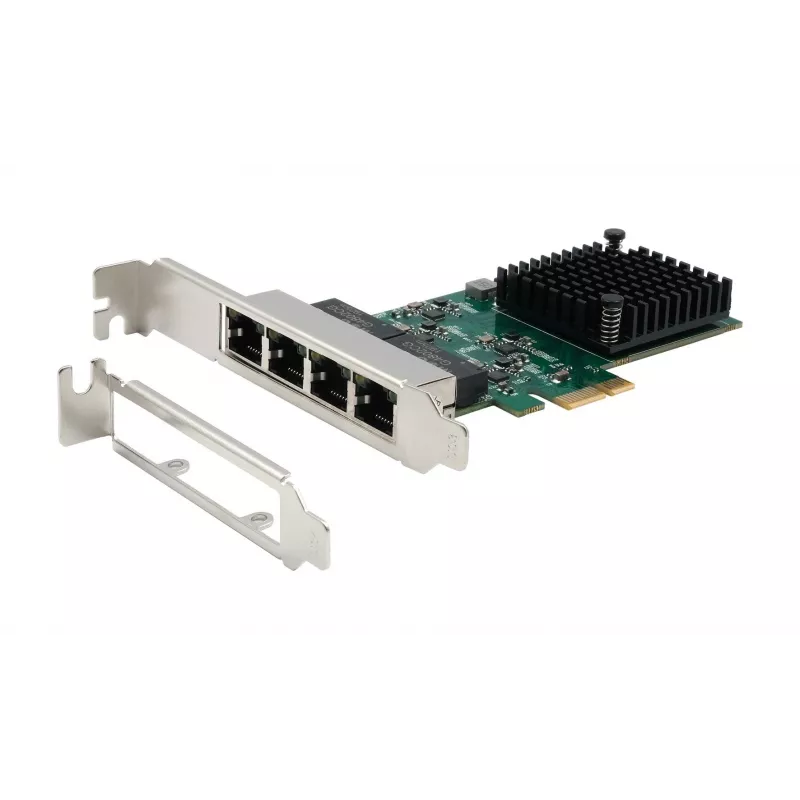

• Pridedama žemo profilio tvirtinimo plokštelė ploniems korpusams

Specifikacijos

• Pagrindinė sąsaja: PCI Express x1
• Ethernet prievadai: 4 x RJ45
• Duomenų perdavimo greitis: 10/100/1000 Mbps

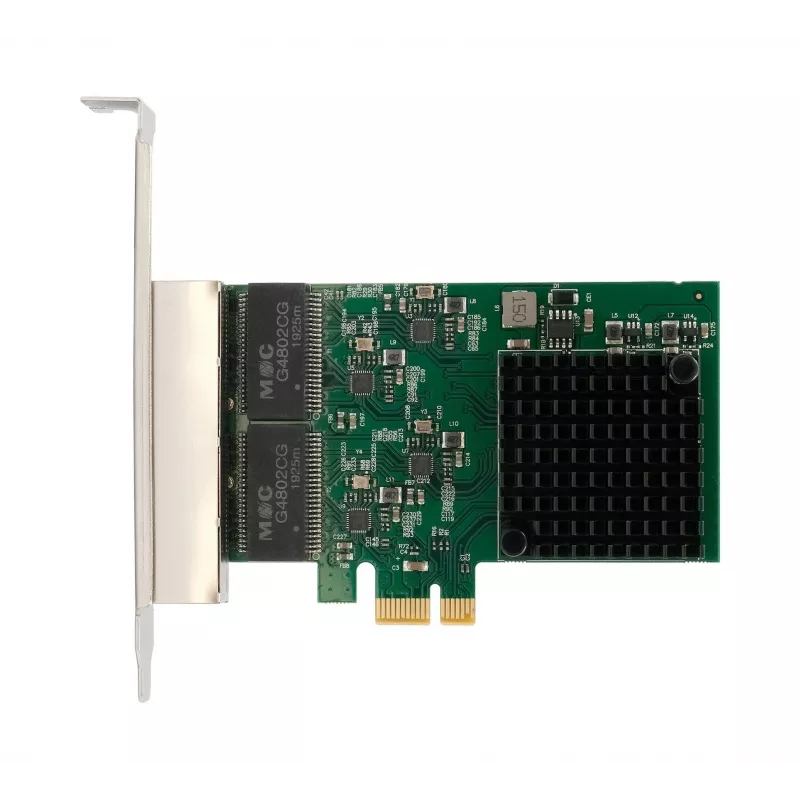

• Lustų rinkinys: 4x Realtek RTL8111H
• PCIe standartas: PCI Express 1.1
• Jumbo kadrų palaikymas: iki 9K baitų
• Wake-on-LAN: Taip
• PXE paleidimo palaikymas: Taip
• LED indikatoriai: Ryšys / aktyvumas kiekvienam prievadui
• Viso duplekso palaikymas: Taip
• Automatinės derybos: Taip
• Tinklo standartai: IEEE 802.3, 802.3u, 802.3ab, 802.1Q VLAN, 802.3x Flow Control
• Operacinių sistemų palaikymas: Windows (XP/Vista/7/8/10/11, Server 2003/2008/2012/2016/2019/2022), Linux, macOS
• Formato faktorius: Standartinis profilis (pridedama žemo profilio plokštelė)
• Kabeliai: Cat. 5e arba aukštesnės kategorijos UTP/STP
• Darbinė temperatūra: 0°C iki 55°C
• Sandėliavimo temperatūra: -20°C iki 70°C
• Drėgmė: 5% iki 95% be kondensacijos

Kaip naudoti

Įstatykite plokštę į laisvą PCIe x1, x4, x8 ar x16 lizdą, pritvirtinkite korpuse ir prijunkite tinklo kabelius prie RJ45 prievadų. Įdiegę tvarkykles (dažniausiai automatiškai atpažįstamos) galėsite konfigūruoti kiekvieną prievadą atskirai – pavyzdžiui, vieną skirti valdymui, kitą – duomenų perdavimui, o likusius sujungti į „team“ ar „bond“ sąsają didesniam pralaidumui ar atsarginiam ryšiui.

Patarimas: naudokite Cat. 5e arba geresnius kabelius, kad išnaudotumėte visą Gigabit greitį. Virtualizuotose aplinkose kiekvienai VM galite priskirti atskirą fizinį prievadą – taip išvengsite tinklo „butelio kaklelio“. Jei montuojate ploname korpuse, būtinai užsukite pridedamą žemo profilio tvirtinimo plokštelę.
