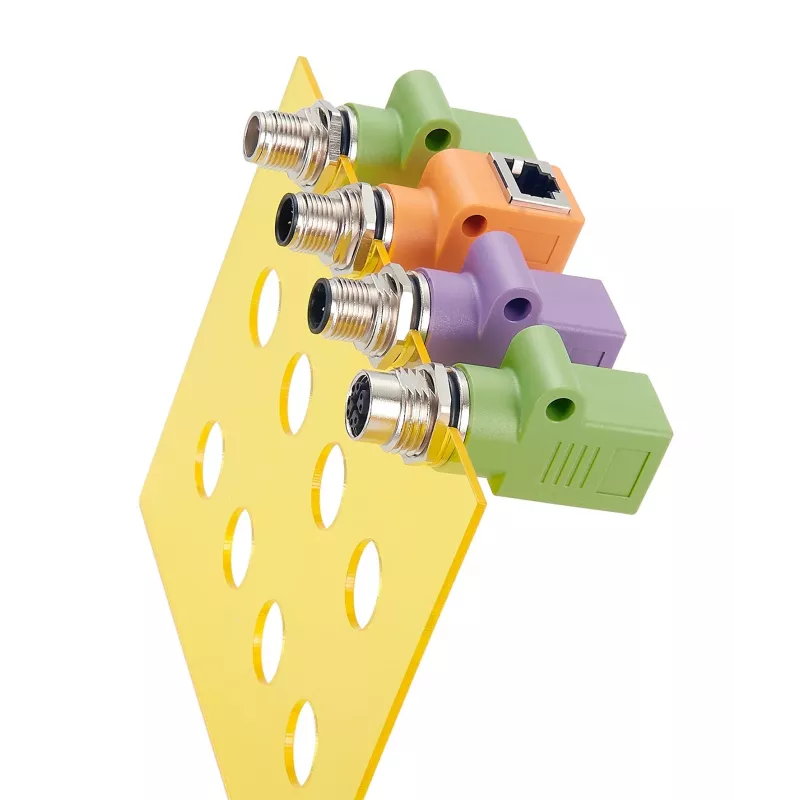

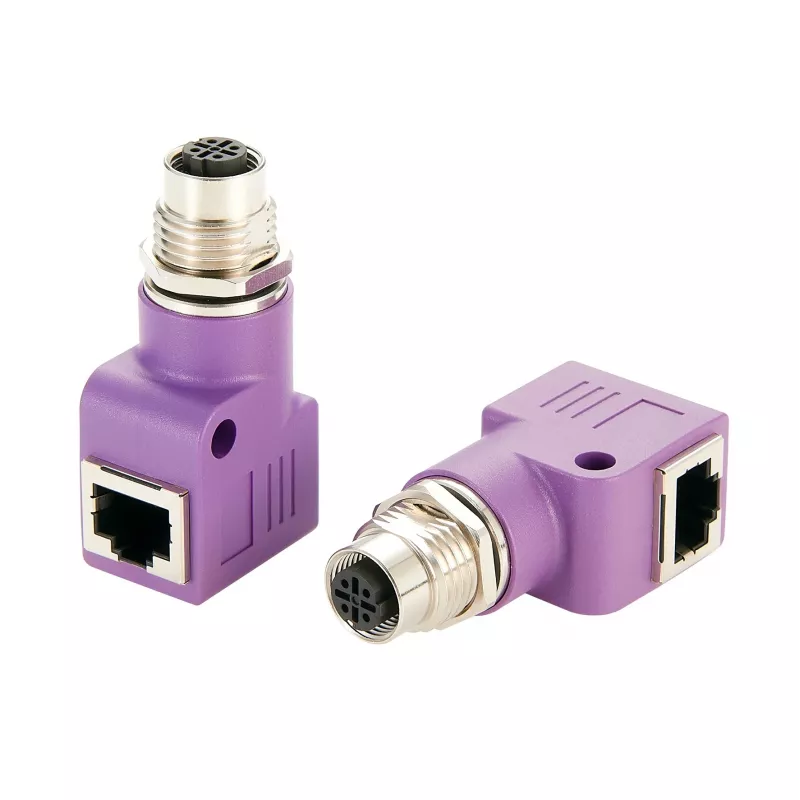

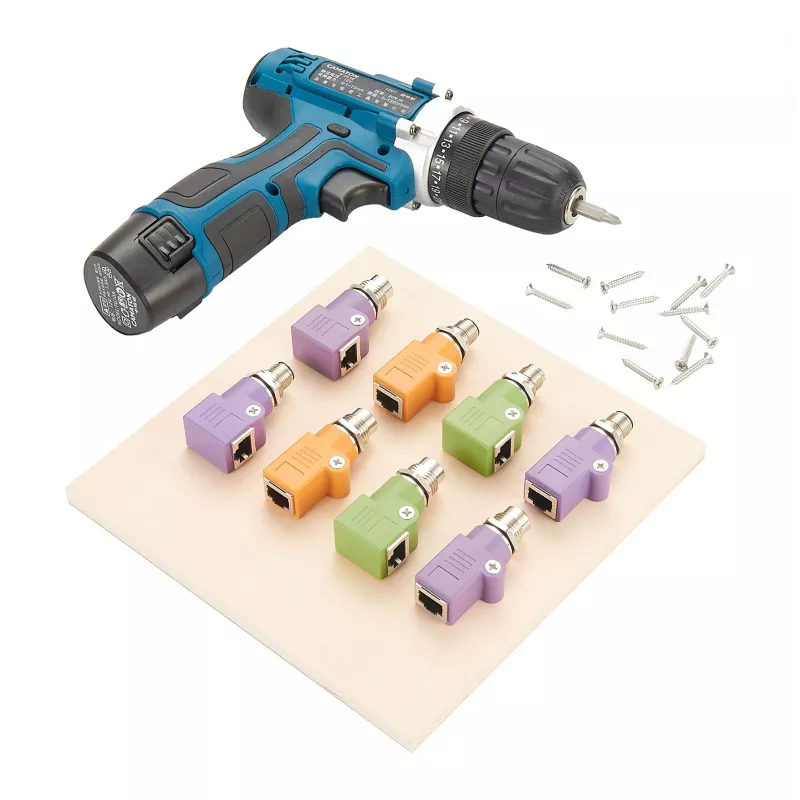

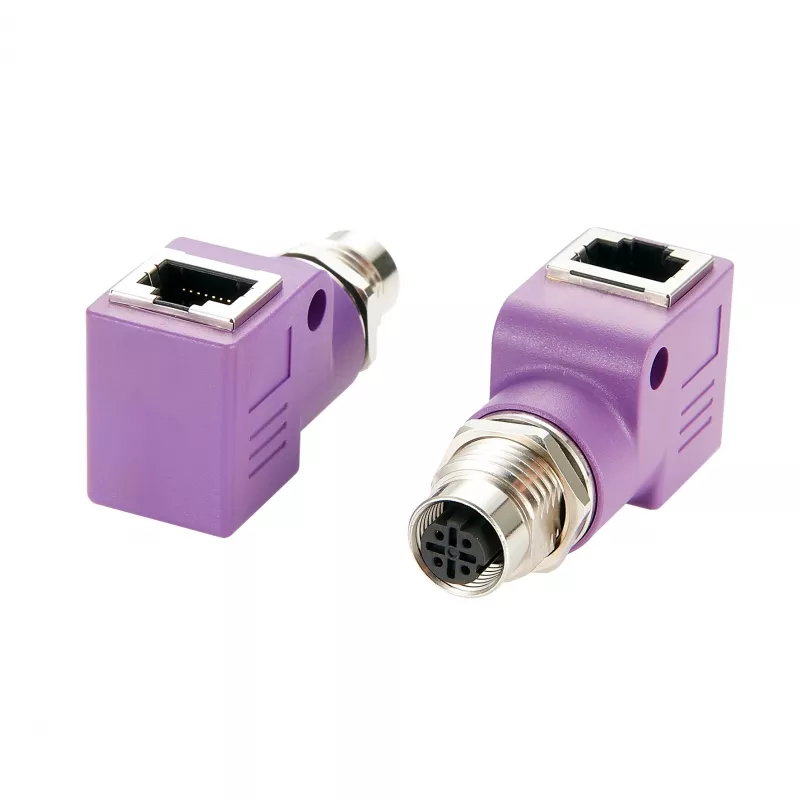

EXSYS EX-49523 M12 D-Code 4-pin moteriškas į RJ45 moterišką 90° pramoninio eterneto adapteris

Pramoninio eterneto tinkluose dažnai susiduriama su dulkių, drėgmės ir vibracijos problemomis, ypač kai naudojami standartiniai RJ45 prievadai. EXSYS EX-49523 adapteris sujungia M12 D-kodo lauko kabelius su RJ45 įranga, užtikrindamas patikimą ryšį net sunkiausiomis sąlygomis. Dėl 90° kampo jis puikiai tinka vietose, kur trūksta erdvės.

Kam skirtas

Automobilių inžinieriams, mašinų konstruktoriams ir techninės priežiūros specialistams, kuriems reikia patikimo ir kompaktiško ryšio tarp pramoninių jutiklių, pavarų ar eterneto įrenginių ir standartinės RJ45 infrastruktūros. Idealiai tinka gamyklų cechuose, lauko spintose, transporto sistemose.

Pagrindinės savybės

• M12 D-kodo 4-pin moteriškas į RJ45 moterišką, 90° kampu
• Palaiko 10/100 Mbps Fast Ethernet pramoniniams protokolams
• Visiškai ekranuotas cinko lydinio korpusas, nikeliuotas atsparumui korozijai
• Auksuoti žalvariniai kontaktai užtikrina mažą kontaktinę varžą ir ilgą tarnavimo laiką
• IP67 apsauga sujungus, tinka plovimo ir dulkėtoms zonoms
• Darbinė temperatūra nuo -25°C iki +85°C
• Vardinė įtampa 30 V, srovė 4 A
• Atitinka IEC 61076-2-101 standartą M12 jungtims

Specifikacijos

• 1 jungtis: M12 D-kodas, moteriška, 4-pin
• 2 jungtis: RJ45, moteriška
• Adapterio kampas: 90° (statusis)
• Duomenų perdavimo greitis: 10/100 Mbps
• IP klasė: IP67 (sujungus)
• Korpuso medžiaga: cinko lydinys, nikeliuotas
• Kontaktų medžiaga: auksuotas žalvaris
• Ekranavimas: visiškai ekranuotas
• Darbinė temperatūra: -25°C iki +85°C
• Vardinė įtampa: 30 V
• Vardinė srovė: 4 A
• Naudojimas: pramoninis eternetas, Fieldbus sistemos
• Montavimo tipas: linijinis adapteris
• Standarto atitikimas: IEC 61076-2-101

Kaip naudoti

Adapteris yra tiesioginis sprendimas, leidžiantis sujungti M12 D-kodo kištuką su RJ45 lizdu. Tiesiog įkiškite M12 jungtį į adapterio moterišką dalį ir priveržkite, kad būtų užtikrintas IP67 sandarumas. Tada prijunkite RJ45 kabelį prie adapterio. Dėl 90° kampo adapteris gali būti montuojamas ten, kur tiesus sujungimas netelpa.

Patarimai

Naudokite kartu su iš anksto paruoštais M12 D-kodo kabeliais, kad sukurtumėte visiškai atsparią jungtį. Įsitikinkite, kad sujungimo jungtys priveržtos rekomenduojamu sukimo momentu, kad būtų išlaikytas IP67 sandarumas. Reguliariai tikrinkite, ar nėra drėgmės ar dulkių patekimo į jungtis.
