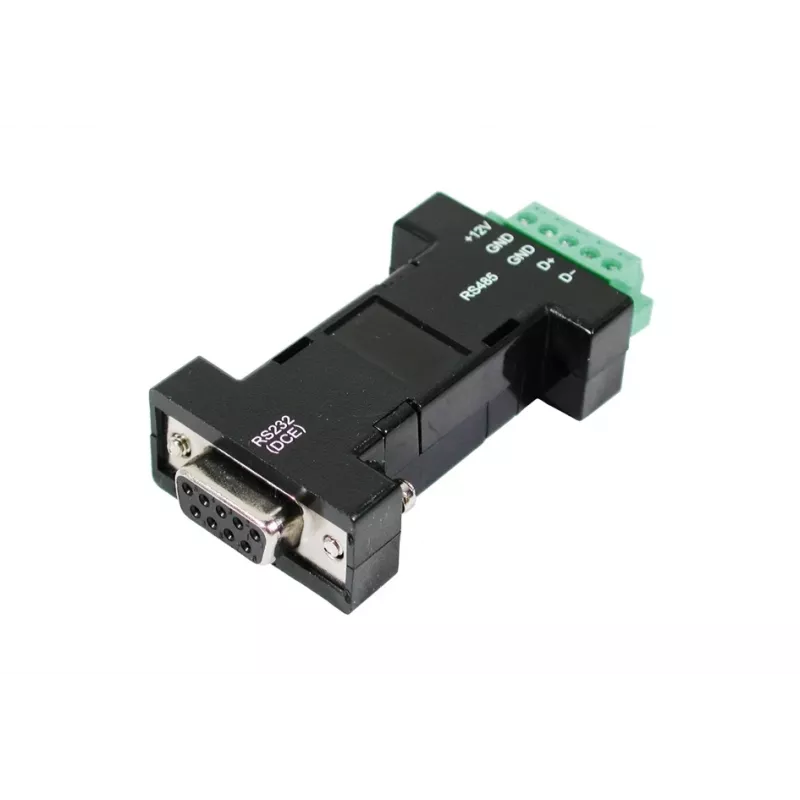

EXSYS EX-47901 RS-232 į RS-485/RS-422 serijinis adapteris

EXSYS EX-47901 – tai kompaktiškas, bet atsparus konverteris, leidžiantis RS-232 įrenginius prijungti prie RS-485 arba RS-422 tinklų ir perduoti duomenis iki 1,2 km atstumu. Jis maitinamas iš paties RS-232 signalo, todėl nereikia papildomo maitinimo šaltinio – idealus sprendimas, kai reikia prailginti serijinį ryšį patikimai ir be papildomų rūpesčių.

Kodėl verta rinktis

• 600 W apsauga nuo viršįtampių – apsaugo jūsų įrangą nuo įtampos šuolių, kurie dažni pramoninėse aplinkose.
• Savaiminis maitinimas – konverteris maitinamas iš RS-232 signalų (TXD, RTS, DTR) arba, jei reikia, iš išorinio 5 V DC šaltinio.
• Integruotas 120 omų terminatorius – užtikrina stabilų signalą ilguose kabeliuose, jį galima įjungti arba išjungti.
• Iki 32 įrenginių – RS-485 magistralėje galite prijungti iki 32 įrenginių, taip išplėsdami savo tinklą.
• Platus temperatūrų diapazonas – veikia nuo -25 °C iki 70 °C, todėl tinka tiek šaltose, tiek karštose patalpose.

Techninė specifikacija

• RS-232 jungtis: DB9 female (moteriška)
• RS-485/RS-422 jungtis: 5 kontaktų terminalų blokas
• Duomenų perdavimo greitis: iki 115,2 Kbps
• RS-485 režimas: 2 laidų, pusiau dvipusis (half-duplex)
• RS-422 režimas: 4 laidų, visiškai dvipusis (full-duplex)
• Perdavimo atstumas: iki 1,2 km
• LED indikatoriai: TX, RX
• Korpuso medžiaga: plastikas
• Drėgmė: 5 %–95 % RH (nekondensuojanti)

Kaip naudoti

Prijunkite RS-232 įrenginį (pvz., kompiuterį, terminalą ar valdiklį) prie DB9 female jungties, o RS-485/RS-422 tinklo laidus – prie 5 kontaktų terminalų bloko. Priklausomai nuo tinklo tipo, pasirinkite 2 laidų (RS-485) arba 4 laidų (RS-422) režimą. Jei reikia, įjunkite integruotą 120 omų terminatorių. Konverteris automatiškai valdo siuntimo kryptį, todėl nereikia papildomų programinių nustatymų.

Kam tinka

Šis adapteris puikiai tinka pramonės automatizavimo specialistams, sistemų integratoriams, techninės įrangos entuziastams, kurie turi sujungti senus RS-232 įrenginius su moderniais RS-485/RS-422 tinklais. Taip pat tinka tiems, kuriems reikia patikimo ir atsparaus sprendimo ilgiems atstumams įveikti.

Patarimas: Jei planuojate naudoti ilgus kabelius, būtinai įjunkite 120 omų terminatorių abiejuose magistralės galuose – taip išvengsite signalo atspindžių ir užtikrinsite stabilų ryšį. Taip pat atkreipkite dėmesį, kad konverteris maitinamas iš RS-232 signalų, todėl įsitikinkite, kad jūsų RS-232 prievadas teikia pakankamai galios (jei ne, naudokite išorinį 5 V DC maitinimą).
