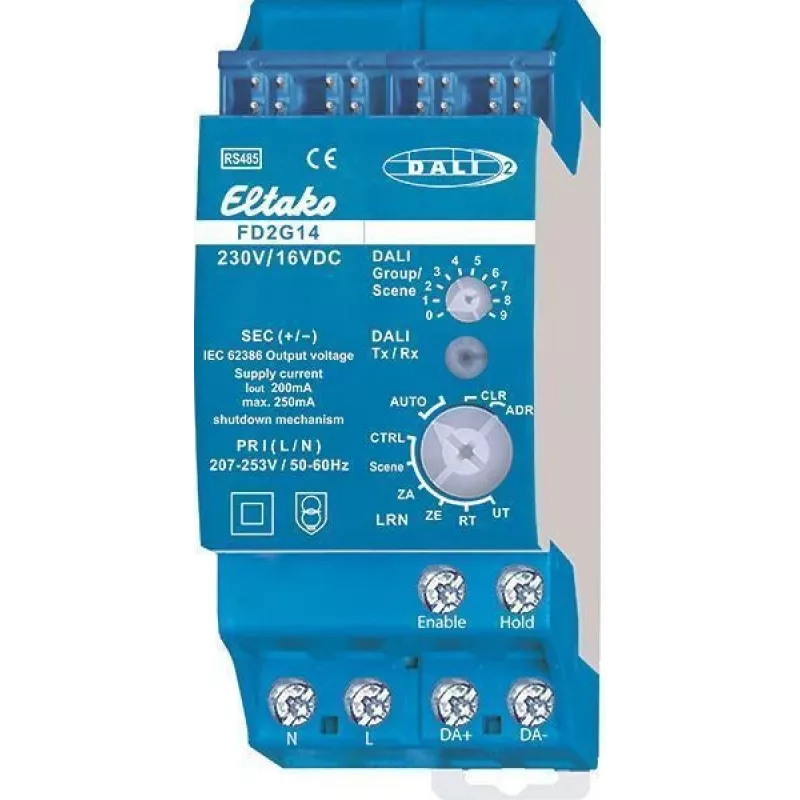

Eltako RS485-Bus DALI-2 tarpinė įranga FD2G14 (30014045)

Jei namuose ar biure jau naudojate Eltako RS485 automatizavimo sistemą, o apšvietimą norite valdyti pagal DALI-2 standartą, šis kompaktiškas įrenginys – būtent tai, ko reikia. Jis sujungia abi pasaulius: RS485 magistralę ir DALI-2 apšvietimo liniją, leisdamas valdyti iki 64 DALI šviestuvų ir 16 DALI-2 įvesties įrenginių (jutiklių, mygtukų) iš vienos vietos.

Kodėl verta rinktis

• Integruotas 100 mA DALI maitinimo šaltinis – nereikia papildomo maitinimo bloko DALI linijai.
• Galvaninė izoliacija tarp RS485 ir DALI magistralių užtikrina saugų ir stabilų darbą.
• Montuojamas įprastoje kištukinėje dėžutėje (IP20) – puikiai tinka tiek naujose, tiek jau įrengtose sistemose.
• Konfigūruojamas per Eltako PCT14 programinę įrangą, galimas programinės įrangos atnaujinimas.

Kam tinka

Šis gateway‘us skirtas tiems, kurie jau turi Eltako RS485 pagrindu veikiančią pastato automatizavimo sistemą ir nori prie jos prijungti DALI-2 apšvietimą. Jis idealiai tinka namų savininkams, biurų administratoriams ar nedidelių komercinių patalpų šeimininkams, siekiantiems centralizuoto apšvietimo valdymo.

Pagrindinės specifikacijos

• Gateway tipas: RS485-Bus į DALI-2
• DALI standartas: DALI-2 (IEC 62386)
• DALI linijų skaičius: 1
• Maks. DALI valdymo įrenginių: 64
• Maks. DALI-2 įvesties įrenginių: 16
• Integruotas DALI maitinimo šaltinis: taip, iki 100 mA
• Darbinė įtampa: 12V DC per Eltako RS485 magistralę
• Srovės suvartojimas: maks. 20 mA (be DALI apkrovos)
• Montavimas: įleidžiamas / kištukinėje dėžutėje
• Konfigūravimas: Eltako PCT14 per USB485 sąsają
• Galvaninė izoliacija: taip
• Apsaugos klasė: IP20
• Aplinkos temperatūra: -20°C iki +50°C
• Korpuso medžiaga: plastikas
• Jungtys: varžtiniai gnybtai
• Programinės įrangos atnaujinimas: taip

Kaip naudoti

Įrenginys montuojamas į standartinę kištukinę dėžutę. Prijunkite RS485 magistralę prie atitinkamų gnybtų, o DALI liniją – prie savo šviestuvų ir jutiklių. Konfigūravimas atliekamas per PCT14 programą, prijungus prie kompiuterio per USB485 sąsają. Nustatykite adresus, grupes ir scenarijus pagal savo poreikius.

Mūsų verdiktas

Patikimas ir kompaktiškas sprendimas integruoti DALI-2 apšvietimą į Eltako RS485 sistemas. Paprastas konfigūravimas ir tvirtas darbas užtikrins sklandų apšvietimo valdymą profesionaliuose įrenginiuose.
