EFB DIN Rail paskirstymo dėžutė OM4, 12x LC pigtail, 6x LC-Duplex mova, šviesiai pilka

Ši EFB DIN Rail paskirstymo dėžutė OM4 – tai tvarkingas ir patikimas šviesolaidžio sujungimo taškas, kurį montuojate tiesiai ant standartinio TS35 DIN bėgelio. Ji sujungia 12 jau paruoštų LC pigtailių su 6 LC-Duplex movomis, todėl galėsite lengvai ir patikimai atlikti sujungimus net ir ankštose erdvėse.

Kam ji skirta

Ši dėžutė skirta tinklo montuotojams, sistemų integratoriams ir techninės priežiūros komandoms, dirbančioms pramoninės automatikos, pastatų valdymo ar IT infrastruktūros srityse. Ji puikiai tinka tiems, kam reikia užbaigti daugiamodžio OM4 šviesolaidžio linijas elektros spintose, valdymo pultuose ar įrangos stovuose, kur pageidaujamas montavimas ant DIN bėgelio.

Pagrindinės savybės

• 12 gamykloje užbaigtų LC pigtailių, kiekvienas 2 m ilgio su 0,9 mm tankiu buferiniu pluoštu, spalvomis koduoti pagal EIA/TIA-598.

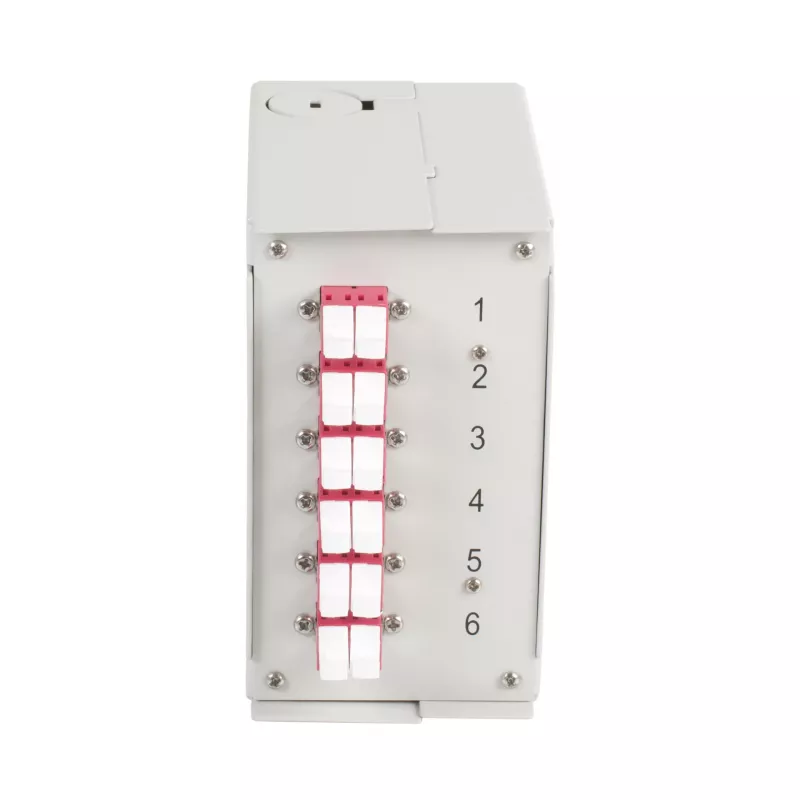

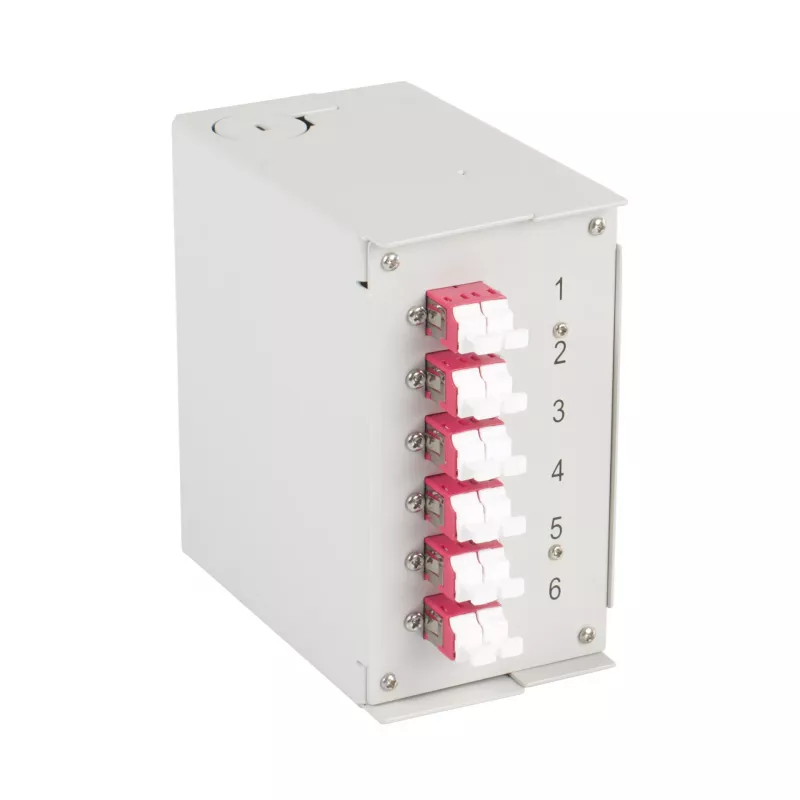

• 6 LC-Duplex adapteriai, iš anksto sumontuoti priekiniame skydelyje, skirti greitam patch laidų prijungimui.
• Integruotas sujungimų laikiklis, talpinantis iki 12 sujungimų su užspaudžiamais arba termosusitraukiančiais apsaugais.
• Tvirtas korpusas iš milteliniu būdu dažyto plieno lakšto, šviesiai pilkos spalvos (RAL 7035), užtikrinantis ilgaamžiškumą ir profesionalią išvaizdą.
• Du M20 kabelių įvadai apačioje, skirti saugiam įeinančių šviesolaidžio kabelių įvedimui, išlaikant IP20 apsaugą.
• Kompaktiškas dizainas, skirtas montavimui ant DIN bėgelio (TS35), taupantis vertingą vietą spintoje.

Specifikacijos

• Produkto tipas: šviesolaidžio paskirstymo dėžutė
• Montavimo tipas: DIN bėgelis (TS35)
• Pluošto tipas: daugiamodis OM4
• Pluoštų skaičius: 12
• Adapterio tipas: LC-Duplex
• Adapterių skaičius: 6
• Pigtail jungties tipas: LC
• Pigtailių skaičius: 12
• Pigtail ilgis: 2 m
• Pigtail pluošto skersmuo: 0,9 mm
• Pigtail spalvinis kodavimas: EIA/TIA-598
• Korpuso medžiaga: milteliniu būdu dažytas plieno lakštas
• Korpuso spalva: RAL 7035 (šviesiai pilka)
• Kabelių įvadai: 2x M20
• Sujungimų laikiklio talpa: 12 sujungimų (užspaudžiami arba termosusitraukiantys)
• Apsaugos klasė: IP20
• Darbinė temperatūra: -20°C iki +70°C

Patarimai

Montuodami įsitikinkite, kad įeinantis kabelis yra tinkamai pritvirtintas M20 įvadais, kad būtų užtikrintas įtempimo mažinimas. Naudokite spalvomis koduotus pigtailius, kad atitiktų pluošto seką, ir saugokite dokumentaciją, kad būtų lengviau šalinti triktis. Kad užtikrintumėte geriausią veikimą, prieš sujungdami nuvalykite visas LC jungtis ir naudokite OM4 klasės patch laidus, kad būtų užtikrintas visiškas suderinamumas.

Patarimas: prieš montuodami dėžutę, įsitikinkite, kad DIN bėgelis yra tinkamai įžemintas, o kabelių įvadai sandarūs, kad išlaikytumėte IP20 apsaugą.
