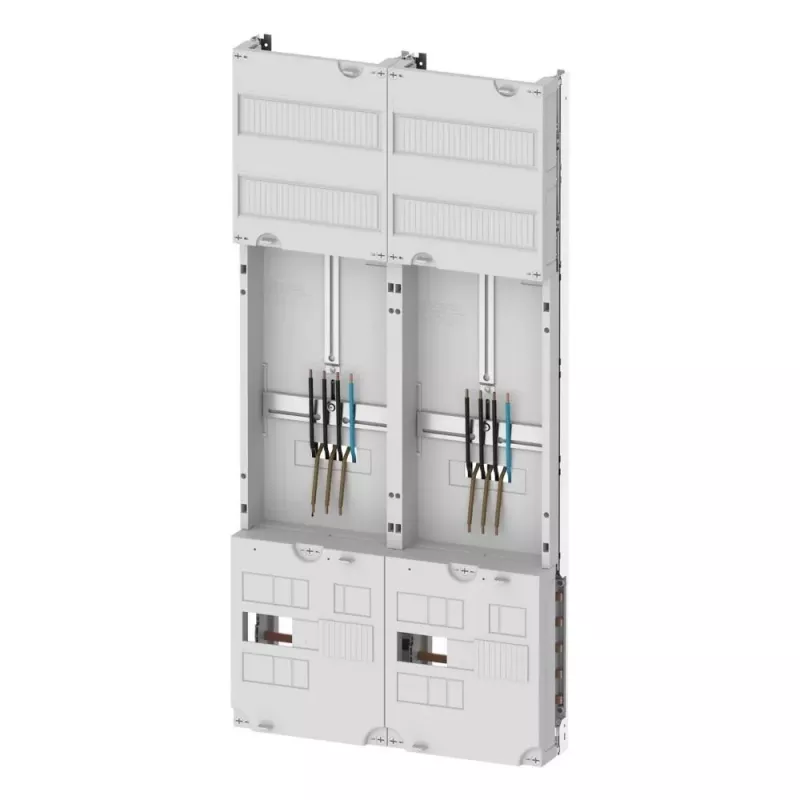

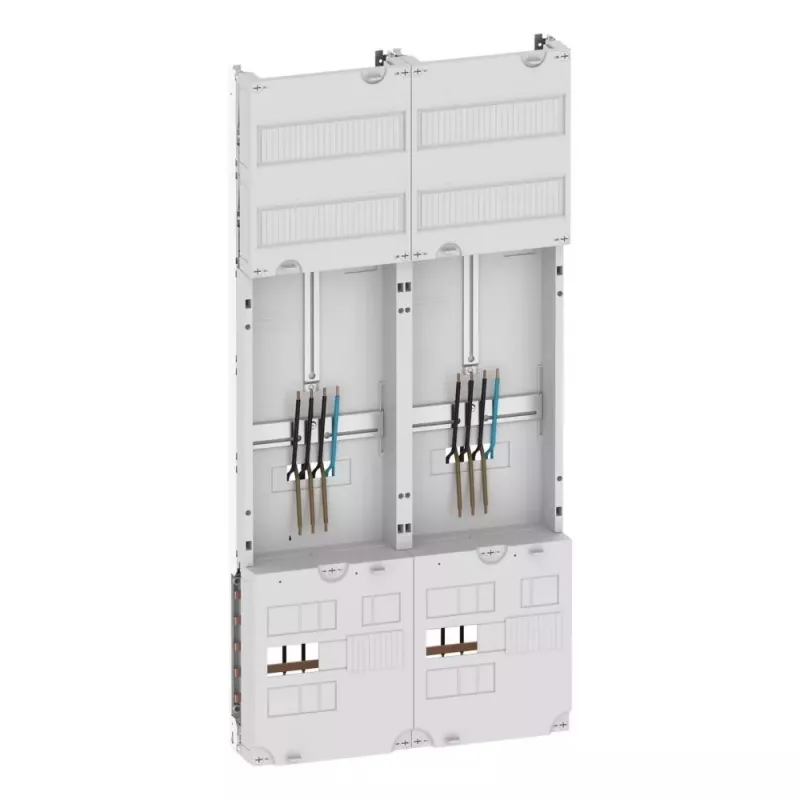

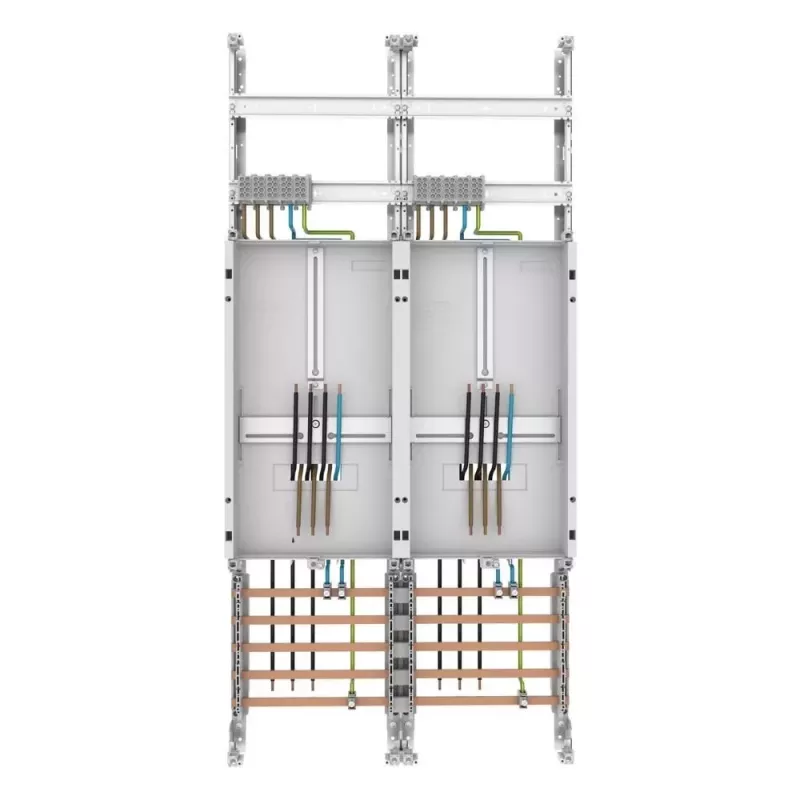

Eaton ZSD-Z27A1332 skaitiklio laukas su skirstomuoju skydu, 1 skaitiklio vieta, 1 skirstymo laukas, 63 A, 5 polių šyninė sistema, 7 eilės, 12 TE eilėje, iš anksto sujungta 260411

Elektrinėse instaliacijose, kur reikia sumontuoti apskaitos skaitiklį ir paskirstyti grandines, dažnai tenka naudoti atskirus korpusus ir atskirai jungti laidus. Eaton ZSD-Z27A1332 sujungia abi funkcijas viename iš anksto sujungtame plieno korpuse – taip sutaupoma montavimo laiko ir sumažėja klaidų rizika.

Kam skirta

Elektrikams ir skydų surinkėjams, kurie įrenginėja apskaitos ir paskirstymo sistemas butuose, namuose ar nedideliuose komerciniuose objektuose. Tinka projektams, kur vienas trifazis skaitiklis maitina vieną paskirstymo lauką.

Pagrindiniai privalumai

• Viena skaitiklio vieta ir vienas paskirstymo laukas viename korpuse.
• Vardinė srovė 63 A, trifazis, su 5 polių šynine sistema.
• Septynios eilės paskirstymo lauke, kiekvienoje po 12 modulinių vienetų (TE).
• Iš anksto sujungta su pagrindinės linijos ir atšakų gnybtais: pagrindinis iki 35 mm², atšakos iki 16 mm².
• Plieno korpusas, skirta montuoti ant sienos.
• Vidinė apsaugos klasė IP2XC.

Specifikacijos

• Gaminio tipas: skaitiklio laukas su skirstomuoju skydu
• Skaitiklio vietų skaičius: 1
• Paskirstymo laukų skaičius: 1
• Vardinė srovė: 63 A
• Srovės tipas: trifazis
• Šyninė sistema: 5 polių
• Eilių skaičius: 7
• Modulinių vienetų skaičius eilėje: 12 TE
• Montavimo tipas: ant sienos
• Medžiaga: plienas
• Iš anksto sujungta: taip
• Pagrindinio gnybto skerspjūvis: iki 35 mm²
• Atšakos gnybto skerspjūvis: iki 16 mm²
• Gnybtų tipas (PE/N): varžtiniai gnybtai
• Standartai: DIN VDE 0603-1, DIN 43870-1

Naudojimo patarimai

Prieš montuodami patikrinkite, ar pakanka vietos ant sienos ir ar tinkamai numatytos kabelių įvado vietos. Iš anksto sujungta konstrukcija sumažina laidų jungimo laiką, tačiau po transportavimo būtinai patikrinkite gnybtų priveržimo momentą.

Patarimas: jei planuojate daugiau modulių, rinkitės didesnį eilių skaičių arba papildomą skirstomąjį skydą. Montuodami laikykitės vietinių elektros instaliacijos taisyklių ir naudokite tinkamus įrankius.
