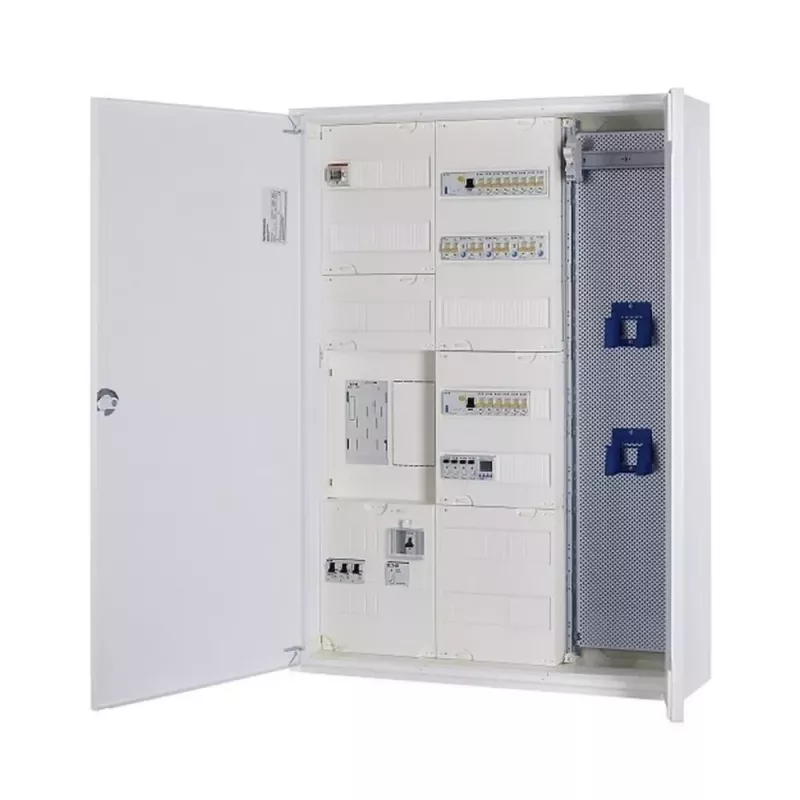

Eaton ZSD-M17B0013 vieno lauko eHZ skaitiklio skydas 63A 113068

Kai reikia sumontuoti elektroninį buitinį skaitiklį (eHZ) ir tilpti į standartinę skirstomąją spintą, Eaton ZSD-M17B0013 vieno lauko skydas tampa praktišku sprendimu. Jis suprojektuotas taip, kad visas reikalingas modulis – nuo pagrindinės grandinės iki papildomų įrenginių – tilptų viename lauke, nereikalaujant papildomų dėžių ar adapterių.

Kodėl verta rinktis

• Viena eHZ skaitiklio vieta – kompaktiška instaliacija
• 63 A vardinė srovė, 230/400 V AC – tinka daugumai namų ūkių
• 7 polių pagrindinė grandinė ir 5 polių šynų sistema
• Vieta 1x BKE-I ir 1x APZ moduliams – patogu montuoti papildomus įrenginius
• Gnybtai iki 25 mm² (pagrindiniai) ir iki 16 mm² (N/PE) – lankstus prijungimas

Kasdienis naudojimas

Skydas sumontuotas ant cinkuoto plieno pagrindo su plastikine laikiklio plokšte, todėl yra tvirtas ir atsparus korozijai. Jis skirtas montuoti skaitiklių spintose ar skirstomuosiuose skyduose. Sumontavus užtikrinama IP2XC apsaugos klasė, tinkama standartinei vidaus elektros infrastruktūrai. Trijų fazių kintamosios srovės konstrukcija leidžia naudoti tiek gyvenamosiose, tiek komercinėse patalpose.

Techninė specifikacija

• Skaitiklio vietų skaičius: 1 (eHZ)
• Laukų skaičius: 1
• Polių skaičius (pagrindinė grandinė): 7
• Skaitiklio tipo suderinamumas: elektroninis buitinis skaitiklis (eHZ)
• Papildomos vietos įrenginiams: 1x BKE-I, 1x APZ
• Vardinė srovė: 63 A
• Vardinė įtampa: 230/400 V AC
• Šynų sistema: 5 polių
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų skerspjūvis (pagrindinis): iki 25 mm²
• Gnybtų skerspjūvis (N/PE): iki 16 mm²
• Montavimo tipas: skaitiklių spintoms / skirstomiesiems skydams
• Medžiaga: plastikinė laikiklio plokštė, cinkuoto plieno pagrindo plokštė
• Apsaugos klasė (sumontavus): IP2XC
• Atitinka standartus: DIN VDE 0603-1, DIN 43870-1
• Naudojimas: gyvenamosioms, komercinėms patalpoms
• Fazių skaičius: 3
• Srovės tipas: AC

Patarimai montuotojui

Prieš montuodami įsitikinkite, kad spintos vidaus matmenys atitinka skydo matmenis. Varžtinius gnybtus priveržkite reikiamu momentu – taip užtikrinsite patikimą kontaktą. Jei planuojate naudoti BKE-I ar APZ modulius, palikite jiems pakankamai vietos pagal gamintojo instrukcijas.
