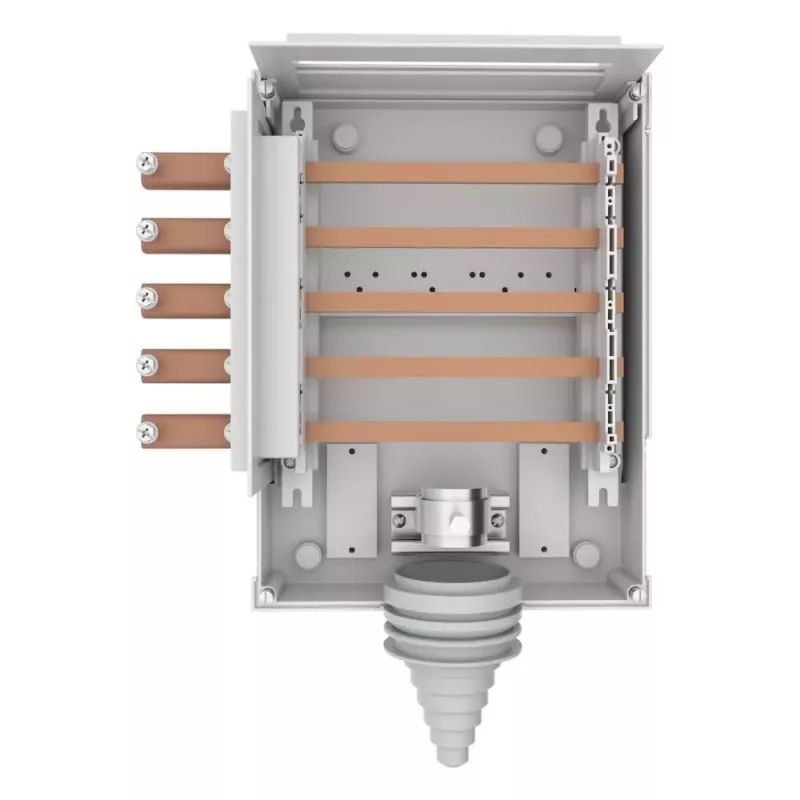

Eaton ZSD-K kabelių prijungimo dėžė su varinėmis šynomis, 250 A, 5 polių, IP20 232287

250 A vardinė srovė ir 5 polių (3P+N+PE) paskirstymas – štai ką Eaton ZSD-K kabelių prijungimo dėžė su varinėmis šynomis pasiūlo tiems, kam tenka skaidyti stambų maitinimo kabelį į kelias mažesnes atšakas. Ši kompaktiška dėžė, montuojama ant DIN bėgelio, yra skirta naudoti pramoniniuose valdymo skyduose ir skirstomuosiuose įrenginiuose.

Kodėl verta rinktis

Varinės šynos užtikrina mažos varžos sujungimus, todėl mažėja šilumos išsiskyrimas ir ilgėja įrenginio tarnavimo laikas. Savaiminio užgesimo termoplastikas korpusas padidina saugą įvykus elektros gedimui. Aiškus, paženklintas pagrindinių ir atšakinių laidininkų išdėstymas palengvina montavimą ir priežiūrą.

Techniniai duomenys

• Vardinė srovė: 250 A
• Vardinė įtampa: 690 V AC
• Polių skaičius: 5 (3P+N+PE)
• Pagrindinio laidininko skerspjūvis: 10–150 mm² standus, 10–120 mm² lankstus
• Atšakinio laidininko skerspjūvis: 1,5–50 mm² standus, 1,5–35 mm² lankstus
• Jungčių tipas: varžtiniai gnybtai
• Korpuso medžiaga: savaiminio užgesimo termoplastikas
• Apsaugos klasė: IP20
• Montavimas: ant DIN bėgelio arba varžtais
• Darbinė temperatūra: nuo -25 °C iki +70 °C
• Standartai: IEC/EN 60947-7-1

Kam tinka

• Maitinimo paskirstymui nuo pagrindinio tiekimo kabelio į kelias antrines grandines valdymo spintose
• Didelių įeinančių kabelių prijungimui prie mažesnių išeinančių laidų pramonės įrenginiuose
• Pastatų automatizavimo ir mašinų sistemose, kur svarbus vietos taupymas ir DIN bėgelio montavimas

Naudojimo patarimai

Dėžė skirta naudoti sausose vidaus patalpose. Visada įsitikinkite, kad bendra apkrova neviršija vardinės srovės, o laidininkai priveržti pagal gnybtų specifikacijas. Prieš montuodami atjunkite maitinimą.
