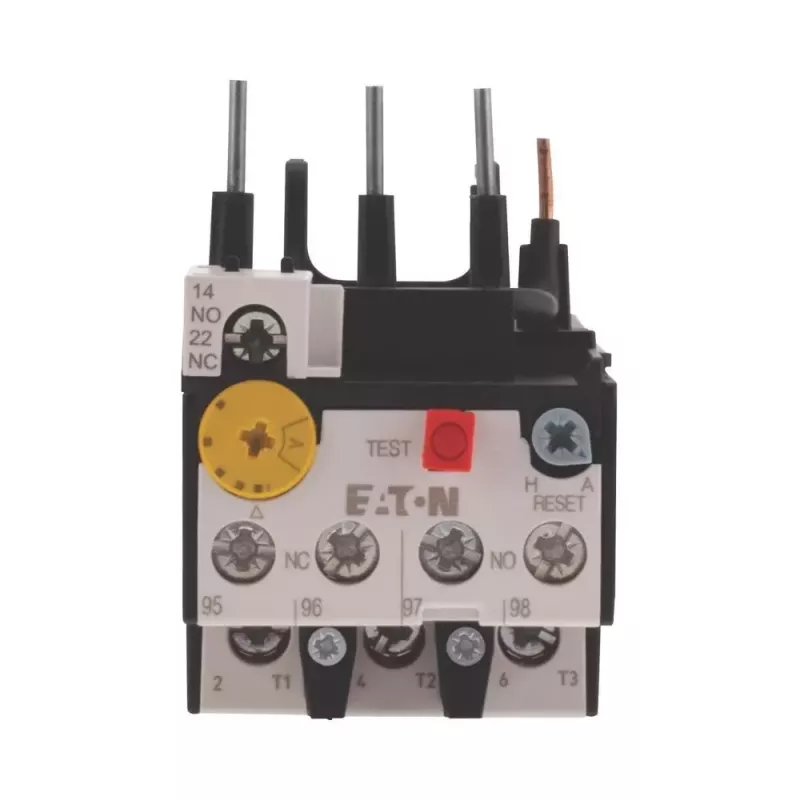

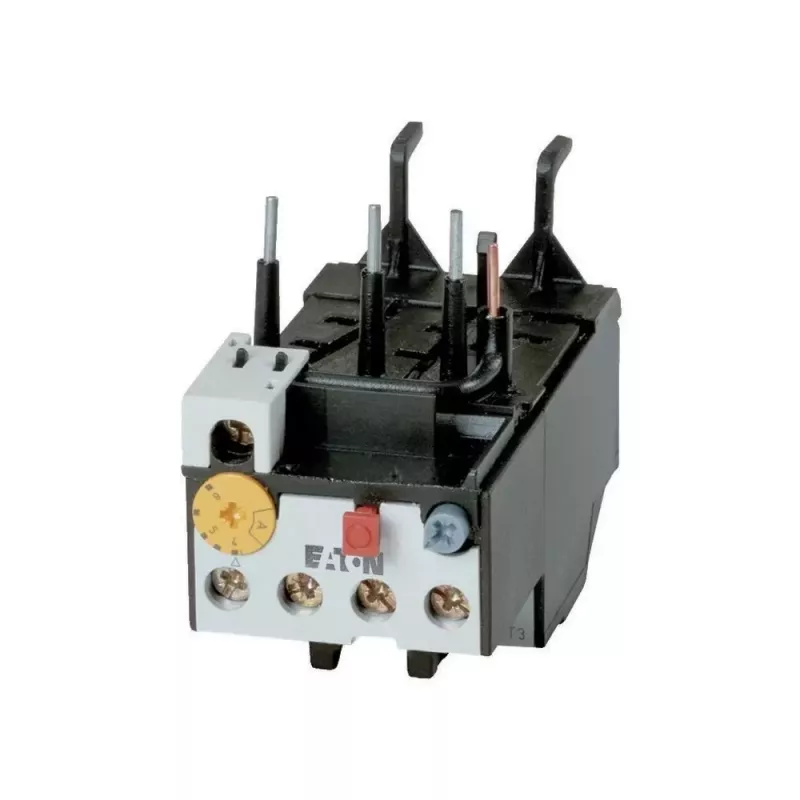

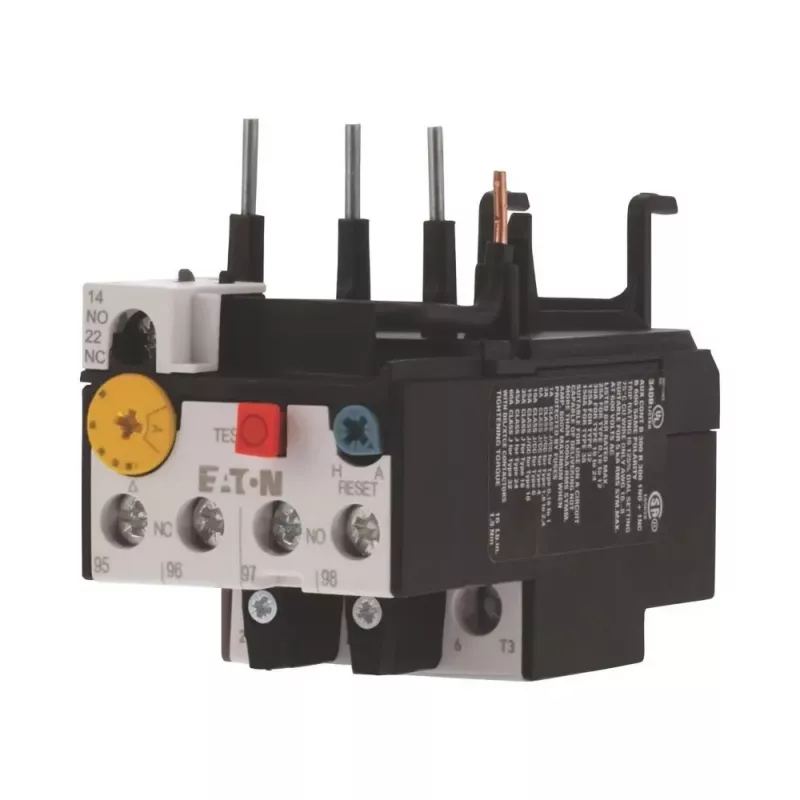

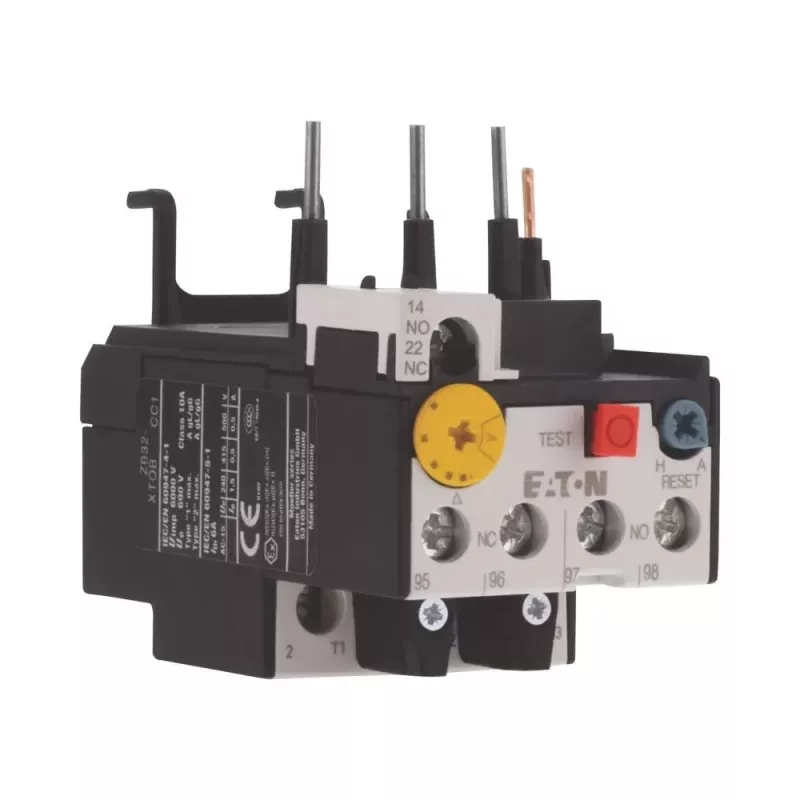

Eaton ZB32-6 šiluminės perkrovos relė, 4-6 A, 3 polių, Class 10A, varžtiniai gnybtai, 1 NO + 1 NC

Kai jūsų trifazis variklis dirba be perstojo – nesvarbu, ar tai konvejeris, siurblys ar ventiliatorius – norite būti tikri, kad jis neperkais ir nesudegs pačiu netinkamiausiu momentu. Eaton ZB32-6 šiluminės perkrovos relė yra būtent tas komponentas, kuris stebi srovę ir laiku sustabdo variklį, kol dar ne per vėlu. Tai tarsi atidus sargas, kuris neleidžia mažai problemai virsti brangiu remontu.

Kodėl verta rinktis šią relę?

• Srovės nustatymo diapazonas: 4–6 A – lengvai pritaikysite prie savo variklio poreikių.
• Išjungimo klasė: Class 10A – greita reakcija į perkrovas, bet be nereikalingų stabdymų.
• 3 polių apsauga su fazės dingimo jutimu – ypač svarbu, kai dingsta viena fazė.
• Pagalbiniai kontaktai: 1 NO + 1 NC – lankstus valdymas ir signalizacija.
• Varžtiniai gnybtai – patikimas ir tvirtas laidų sujungimas.
• Rankinis arba automatinis atstatymas – pasirinkite pagal savo darbo režimą.
• Atitinka IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE standartus.

Kam ji skirta?

Ši relė puikiai tinka trifaziams varikliams apsaugoti įvairiose srityse – nuo pramoninių konvejerių iki siurblių, ventiliatorių ir kompresorių. Kompaktiškas dizainas leidžia ją lengvai įmontuoti į valdymo spintas, o aiški srovės skalė supaprastina nustatymą. Jei reikia nuotolinio stebėjimo, automatinio atstatymo funkcija pravers, o rankinis atstatymas užtikrina saugų paleidimą po išjungimo.

Pagrindinės specifikacijos

• Tipas: šiluminės perkrovos relė
• Polių skaičius: 3
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Gnybtų tipas: varžtiniai
• Pagrindinės grandinės laidų skerspjūvis: 0,75 – 4 mm² (vientisas / suvytas)
• Pagalbinės grandinės laidų skerspjūvis: 0,75 – 2,5 mm² (vientisas / suvytas)
• Montavimas: tiesioginis ant kontaktoriaus / atskirai
• Tinkami kontaktoriai: Eaton DILM7, DILM9, DILM12, DILM15, DILM17, DILM25, DILM32, DILM38
• Atstatymo funkcija: rankinis / automatinis
• Fazės dingimo jutimas: taip
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: -25 iki +55 °C
• Sertifikatai: IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1-14, CE

Kaip naudoti?

Relę montuokite tiesiogiai ant Eaton DILM kontaktoriaus arba atskirai. Nustatykite srovės vertę pagal variklio vardinę srovę – tai padaryti paprasta, nes skalė aiški. Pasirinkite rankinį arba automatinį atstatymą pagal savo poreikius. Po perkrovos išjungimo palaukite, kol relė atvės, ir vėl įjunkite.

Patarimas: prieš pradėdami darbus, įsitikinkite, kad maitinimas išjungtas. Reguliariai tikrinkite relės nustatymus, ypač jei variklis keičiamas. Ši relė – patikimas pasirinkimas tiek naujiems, tiek esamiems įrenginiams.
