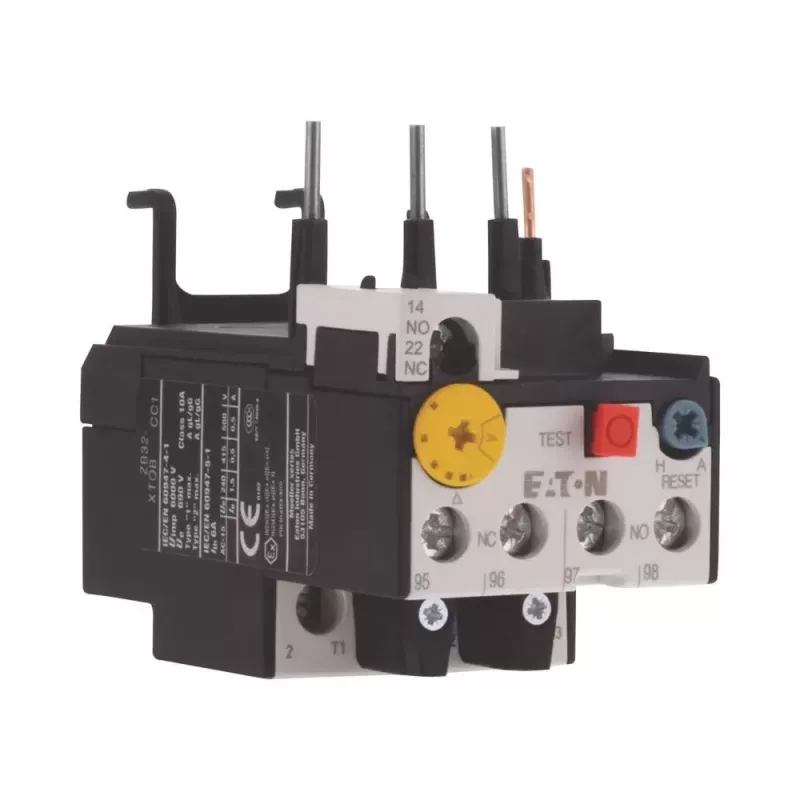

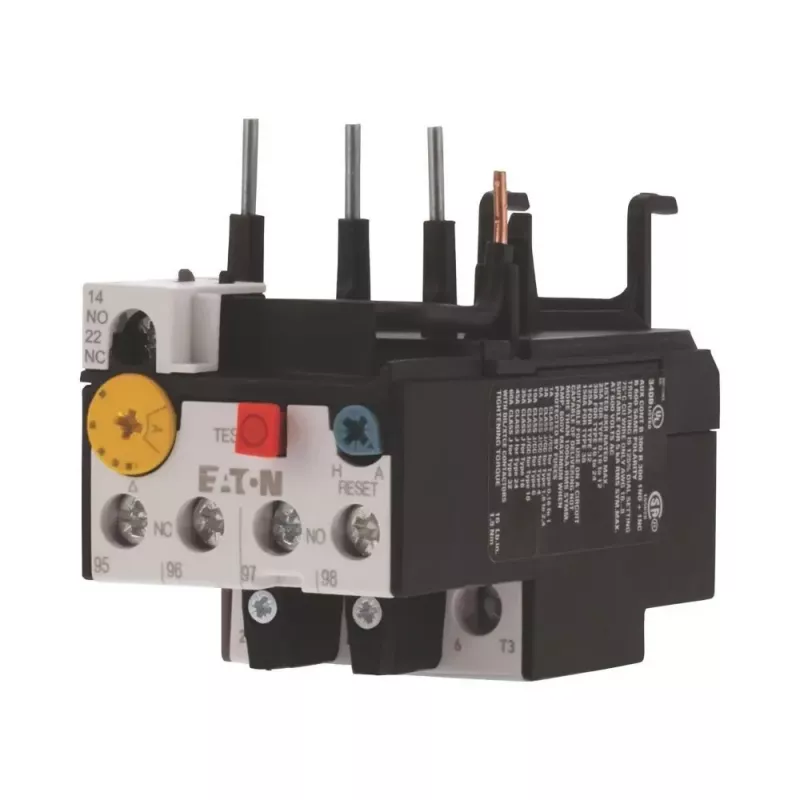

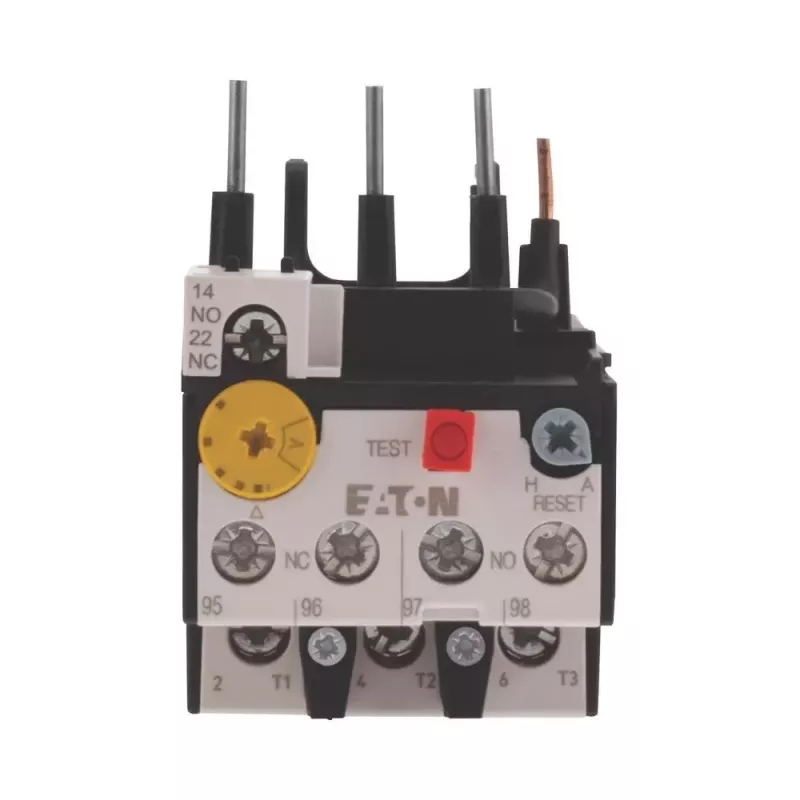

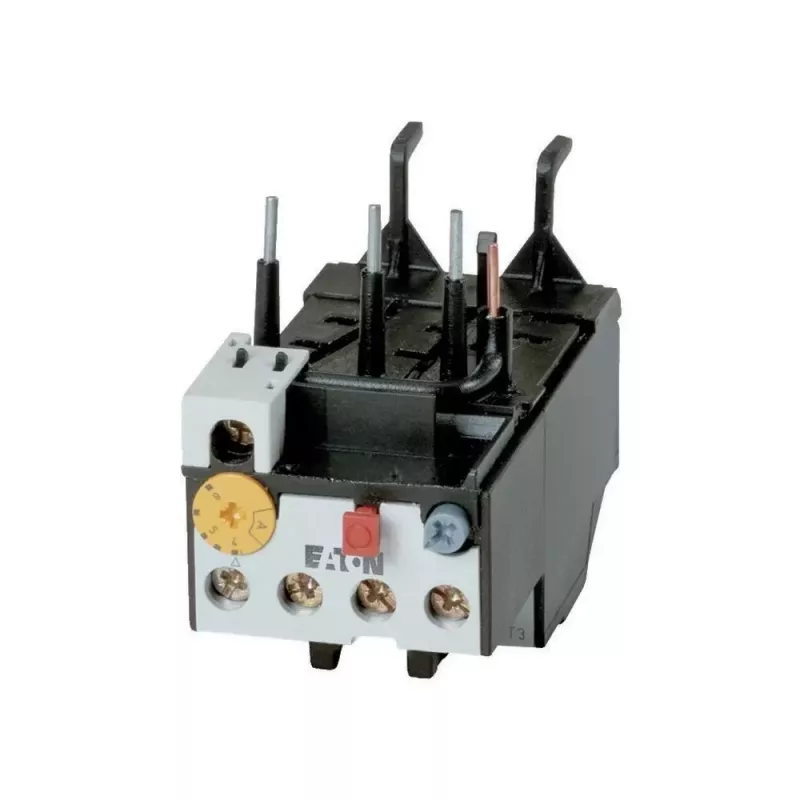

Eaton ZB32-2.4 šiluminė apsaugos relė DILM17-32 kontaktoriams (278448)

Nuo 1,6 iki 2,4 A – ši relė tiksliai apsaugo mažuosius trifazius variklius nuo perkaitimo ir fazių gedimų. Eaton ZB32-2.4 – patikimas sprendimas, kurį vertina elektrikai ir techninės priežiūros specialistai.

Kodėl verta rinktis

• Tikslus šiluminis reguliavimas: 1,6–2,4 A diapazonas leidžia pritaikyti apsaugą pagal konkretų variklį.
• Tiesioginis montavimas ant Eaton DILM17, DILM25 ar DILM32 kontaktorių – sutaupoma vietos skydelyje ir supaprastėja laidų sujungimas.
• Rankinis arba automatinis atstatymas ir testavimo mygtukas palengvina paleidimą bei gedimų paiešką.
• Fazių gedimų jutiklis užtikrina papildomą apsaugą.
• Kompaktiška konstrukcija, atitinkanti IEC/EN 60947-4-1 standartą.

Kam tinka

Ši relė skirta tiems, kurie projektuoju ar prižiūri valdymo skydus su mažais trifaziais varikliais: konvejeriais, siurbliais, ventiliatoriais. Idealiai tinka kartu su Eaton DILM kontaktoriais.

Pagrindinės specifikacijos

• Srovės nustatymo diapazonas: 1,6–2,4 A
• Vardinė darbinė srovė: maks. 2,4 A
• Vardinė izoliacijos įtampa: 690 V
• Suveikimo klasė: 10A
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesiogiai ant kontaktoriaus
• Atstatymas: rankinis/automatinis
• Fazių gedimų jautrumas: yra
• Prijungimas: varžtiniai gnybtai
• Aplinkos darbinė temperatūra: -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 60947-4-1

Kaip naudoti

Sumontuokite relę tiesiai ant kontaktoriaus ir sureguliuokite srovės nustatymą pagal variklio vardinę srovę. Naudokite testavimo mygtuką veikimui patikrinti. Esant perkrovai, relė suveiks ir atjungs variklį – atstatykite rankiniu arba automatiniu režimu.

Patarimas: prieš montuodami įsitikinkite, kad kontaktoriaus ir relės parametrai atitinka variklio duomenis. Reguliariai tikrinkite jungtis, kad būtų užtikrintas patikimas kontaktas.
