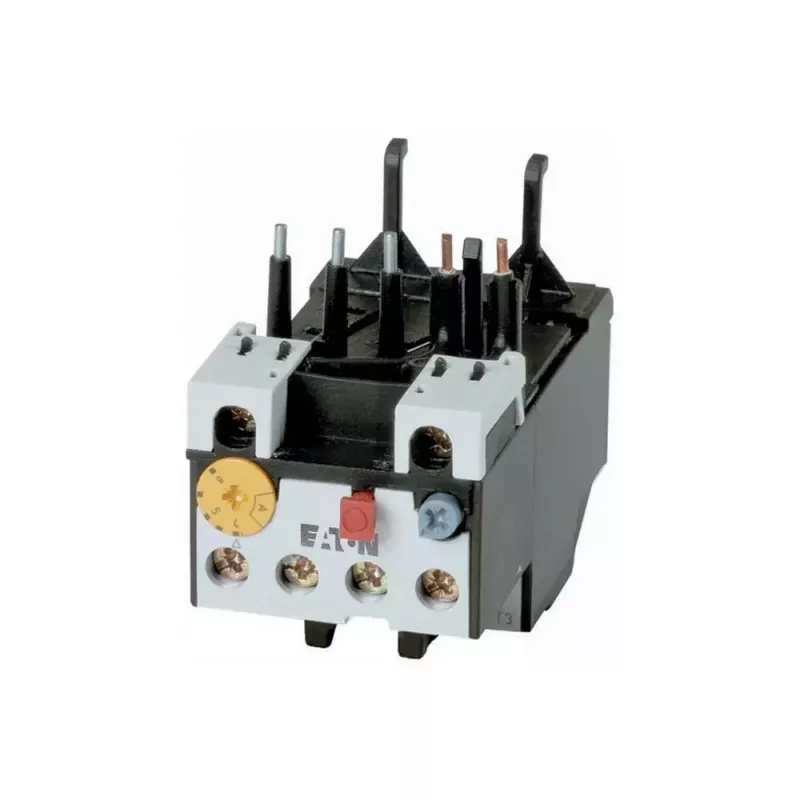

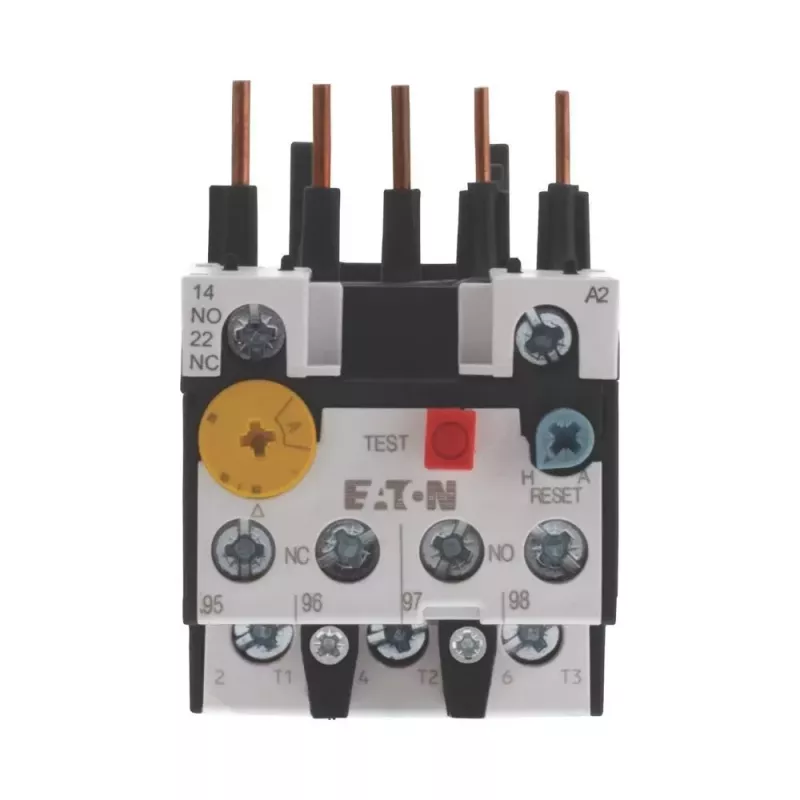

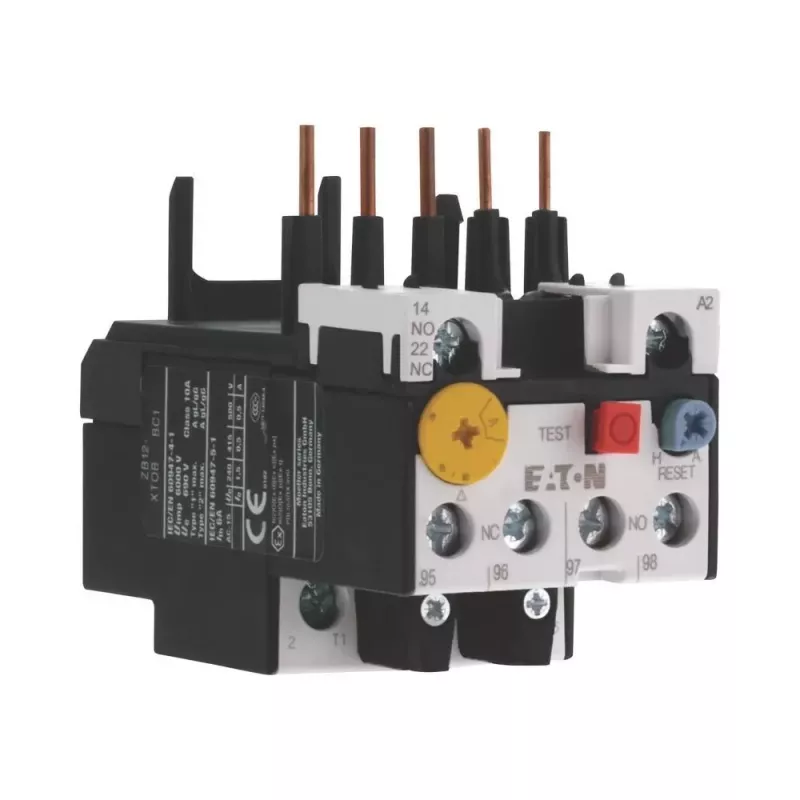

EATON ZB12-10 variklio apsaugos relė, 6,3-10 A, Class 10, DILM7-15 kontaktoriams 278440

Kai variklis dirba be priežiūros, kiekviena perkrova gali tapti brangiu remontu. EATON ZB12-10 šiluminė perkrovos relė tiesiogiai montuojama ant DILM7, DILM9, DILM12 ir DILM15 kontaktorų ir užtikrina patikimą apsaugą nuo perkrovų. Su reguliuojamu 6,3–10 A srovės diapazonu ir Class 10 išjungimo charakteristika ji apsaugo variklį nuo ilgalaikių perkrovų, bet leidžia trumpalaikes paleidimo sroves. Pasirenkamas rankinis arba automatinis atstatymas ir įmontuotas suveikimo indikatorius palengvina gedimų paiešką, o temperatūros kompensavimas nuo -25 iki +55 °C užtikrina stabilų veikimą įvairiomis aplinkos sąlygomis.

Kodėl verta rinktis

• Reguliuojama perkrovos nuostata nuo 6,3 iki 10 A
• Class 10 išjungimo charakteristika – standartinė variklių apsauga
• Tiesioginis montavimas ant Eaton DILM7, DILM9, DILM12 ir DILM15 kontaktorų
• 1 NO + 1 NC pagalbiniai kontaktai būsenos signalizavimui
• Rankinis arba automatinis atstatymas (pasirenkamas)
• Temperatūros kompensavimas nuo -25 iki +55 °C
• Testavimo funkcija, leidžianti patikrinti suveikimo mechanizmą

Kaip tai atrodo kasdienėje veikloje

Montavimas paprastas: relė tiesiog užsifiksuoja ant kontaktorius, o varžtiniai gnybtai užtikrina patikimą prijungimą. Pagalbiniai kontaktai leidžia integruoti relę į valdymo grandines nuotoliniam signalizavimui ar blokavimui. Testavimo funkcija leidžia periodiškai patikrinti apsaugos grandinę nenutraukiant apkrovos. IP20 apsaugos laipsnis tinka montuoti uždarose valdymo spintose.

Techniniai duomenys

• Srovės reguliavimo diapazonas: 6,3–10 A
• Perkrovos išjungimo klasė: Class 10
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: tiesiogiai ant kontaktorius
• Suderinami kontaktoriai: Eaton DILM7, DILM9, DILM12, DILM15
• Atstatymo funkcija: rankinė/automatinė (pasirenkama)
• Suveikimo indikacija: yra
• Testavimo funkcija: yra
• Temperatūros kompensavimas: -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Prijungimo tipas: varžtiniai gnybtai
• Darbinė aplinkos temperatūra: -25 iki +55 °C
• Nominalus dažnis: 50/60 Hz
• Trumpojo jungimo apsauga (pagalbinė grandinė): maks. 10 A gG/gL saugiklis

Patarimai

Prieš montuodami įsitikinkite, kad kontaktorius atitinka DILM7–DILM15 seriją. Nustatydami srovę atsižvelkite į variklio vardinę srovę – geriausia ją nustatyti ties 100 % variklio vardinės srovės. Periodiškai naudokite testavimo funkciją, kad įsitikintumėte, jog apsauga suveikia laiku. Jei įrenginys veikia labai kintančioje temperatūroje, temperatūrinė kompensacija padės išvengti klaidingų suveikimų.
