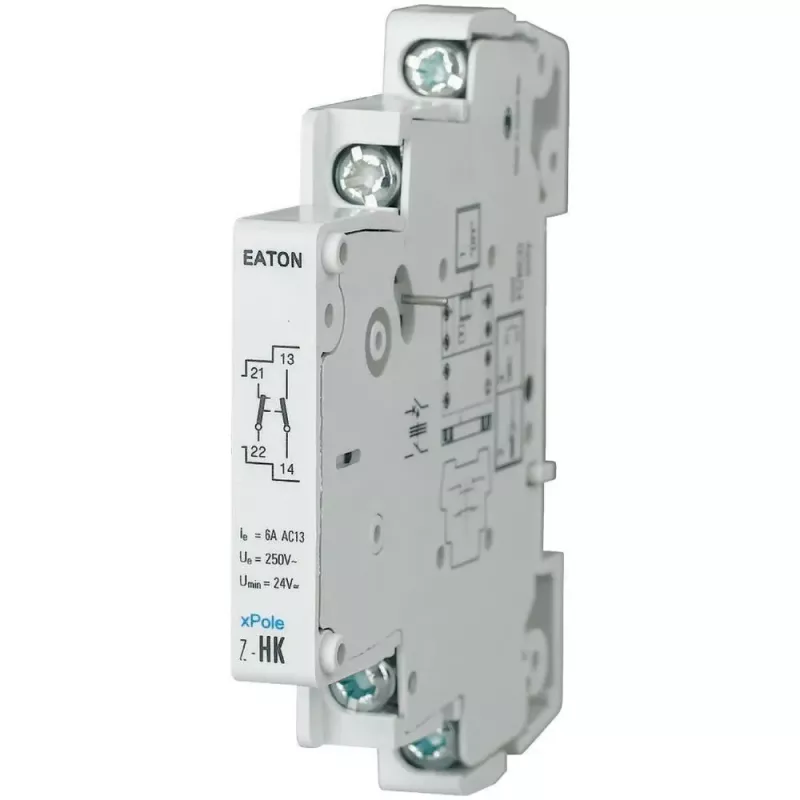

Eaton Z-HK pagalbinis kontaktas 1NO+1NC 8A 250V AC, skirtas xPole serijai, 248432

8 A esant 250 V AC – tiek atlaiko Eaton Z-HK pagalbinis kontaktas, kuris tampa tiltu tarp jūsų apsauginio automatinio jungiklio ir valdymo sistemos. Užuot spėlioję, ar grandinės pertraukiklis suveikė, gausite aiškų elektrinį signalą: vienas normaliai atidarytas (NO) ir vienas normaliai uždarytas (NC) kontaktas praneša apie pagrindinių kontaktų būseną.

Kodėl verta rinktis

Šis pagalbinis kontaktas skirtas montuoti prie Eaton xPole serijos automatinių jungiklių, liekamosios srovės įtaisų (RCD) ir kombinuotų apsaugos jungiklių (RCBO) šono. Jis leidžia nuotoliniu būdu stebėti įrenginio būseną arba sukurti blokuotės grandinę. Tai nepamainoma priemonė, kai reikia perduoti signalą į PLC, indikacinę lemputę ar signalizaciją.

Kam tinka

Skydų surinkėjams, elektrikams ir techninės priežiūros specialistams, kurie dirba su paskirstymo skydais. Ypač naudinga pramonės valdymo sistemose, pastatų automatizavime ir bet kur, kur reikia žinoti automatinio jungiklio padėtį.

Pagrindinės savybės

• 1 NO + 1 NC kontaktų konfigūracija – lankstus signalizavimas
• Vardinė srovė: 8 A esant 250 V AC (AC-15) ir 1 A esant 24 V DC (DC-13)
• Montuojamas prie šono – greitas ir paprastas prijungimas prie suderinamų Eaton xPole įrenginių
• Kompaktiškas 0,5 modulio plotis (apie 9 mm) taupo vietą DIN bėgelyje
• Sraigtiniai gnybtai užtikrina patikimą ir ilgaamžį sujungimą
• Didelis mechaninis atsparumas – daugiau nei 1 000 000 operacijų

Specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Vardinė darbinė srovė (AC-15, 250 V): 8 A
• Vardinė darbinė įtampa (AC-15): 250 V AC
• Vardinė darbinė srovė (DC-13, 24 V): 1 A
• Montavimas: prie šono
• Suderinamumas: Eaton xPole serija (MCB, RCD, RCBO)
• Gnybtų tipas: sraigtiniai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +50 °C
• Elektrinis ilgaamžiškumas: >100 000 operacijų
• Mechaninis ilgaamžiškumas: >1 000 000 operacijų

Kaip naudoti

Pritvirtinkite pagalbinį kontaktą prie šono pasirinkto xPole įrenginio, kol išgirsite spragtelėjimą. Prijunkite laidus prie sraigtinių gnybtų pagal schemą: NO kontaktas užsidaro, kai pagrindinis jungiklis įjungiamas, NC – atsidaro. Naudokite tinkamus antgalius ir priveržkite varžtus gamintojo rekomenduojamu momentu.

Patarimas: prieš eksploatuodami patikrinkite, ar pagalbinis kontaktas tvirtai laikosi – netinkamas kontaktas gali perduoti klaidingą signalą. Nuolatinės srovės grandinėse neviršykite 1 A ribos, kad kontaktai nesušlytų. Periodiškai apžiūrėkite sujungimus, ypač vibracijos sąlygomis.
