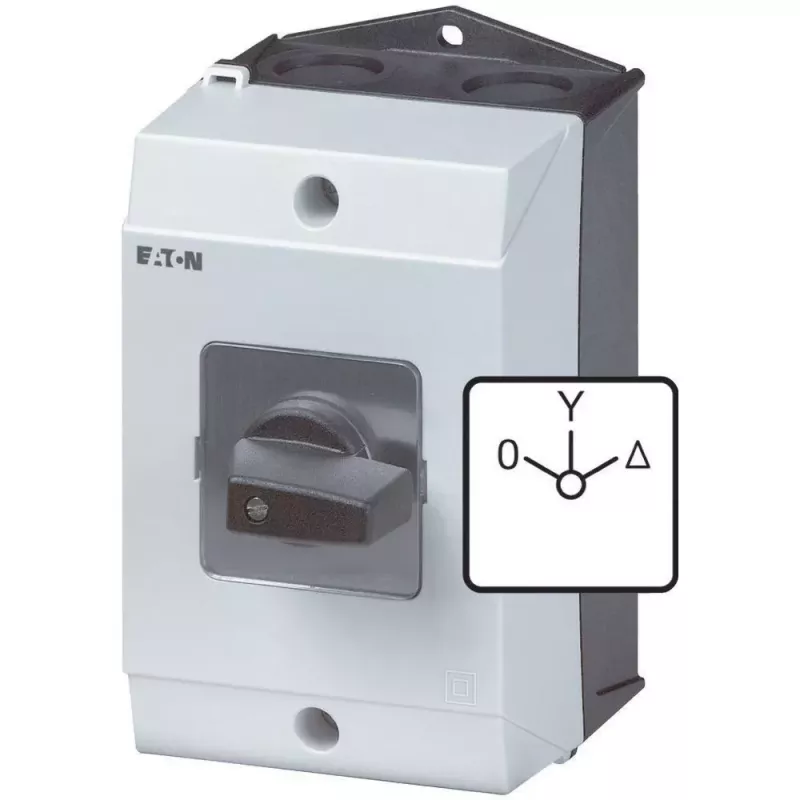

Eaton T3-4-8410/I2 pagrindinis jungiklis 3 polių 63 A 690 V AC ON-OFF skydinis montavimas juodas/baltas 207195

63 A esant 690 V AC – tai didžiausia apkrova, kurią Eaton T3-4-8410/I2 pagrindinis jungiklis atlaiko neprarasdamas stabilumo. Šis 3 polių kumštelinis jungiklis suprojektuotas taip, kad atlaikytų sunkiausias pramonines sąlygas, o jo 90° perjungimo kampas ir dvi aiškios padėtys (ON, OFF) užtikrina patikimą maitinimo grandinių valdymą.

Privalumai

Juoda rankenėlė ant balto priekinio skydelio yra ne tik estetiška, bet ir lengvai pastebima net ir prastai apšviestose patalpose. Priekinė dalis atitinka IP65 apsaugos klasę – atspari dulkėms ir vandens purslams, todėl jungiklis tinka naudoti drėgnose ar dulkėtose aplinkose. Gnybtai su varžtais užtikrina patikimą ir ilgaamžį laidų prijungimą.

Kam tinka

• Pagrindiniams jungikliams pramoniniuose valdymo skyduose
• Variklių ir apkrovų atjungimui iki 30 kW esant 400 V AC (AC-23A)
• Įleidžiamajam arba skydiniam montavimui mašinose ir skirstomuosiuose įrenginiuose

Pagrindinės specifikacijos

• Polių skaičius: 3
• Nominali darbinė srovė: 63 A
• Nominali darbinė įtampa: 690 V AC
• Perjungimo funkcija: ON-OFF
• Perjungimo programa: 8410
• Montavimo tipas: įleidžiamasis / skydinis montavimas
• Rankenėlės spalva: juoda
• Priekinio skydelio spalva: balta
• Apsaugos klasė (priekinė): IP65
• Apsaugos klasė (gnybtai): IP00
• Nominali impulsinė įtampa: 6 kV
• Nominali izoliacijos įtampa: 690 V
• Nominali trumpojo jungimo atsparumo srovė: 1,2 kA (1 s)
• Nominali darbinė galia (AC-23A, 400 V): 30 kW
• Gnybtų tipas: varžtiniai gnybtai
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON, OFF)

Naudojimo patarimai

Prieš montuodami patikrinkite elektros apkrovą ir aplinkos sąlygas. Varžtiniams gnybtams naudokite tinkamus kabelių antgalius ir įsitikinkite, kad skydo išpjova atitinka jungiklio matmenis.
