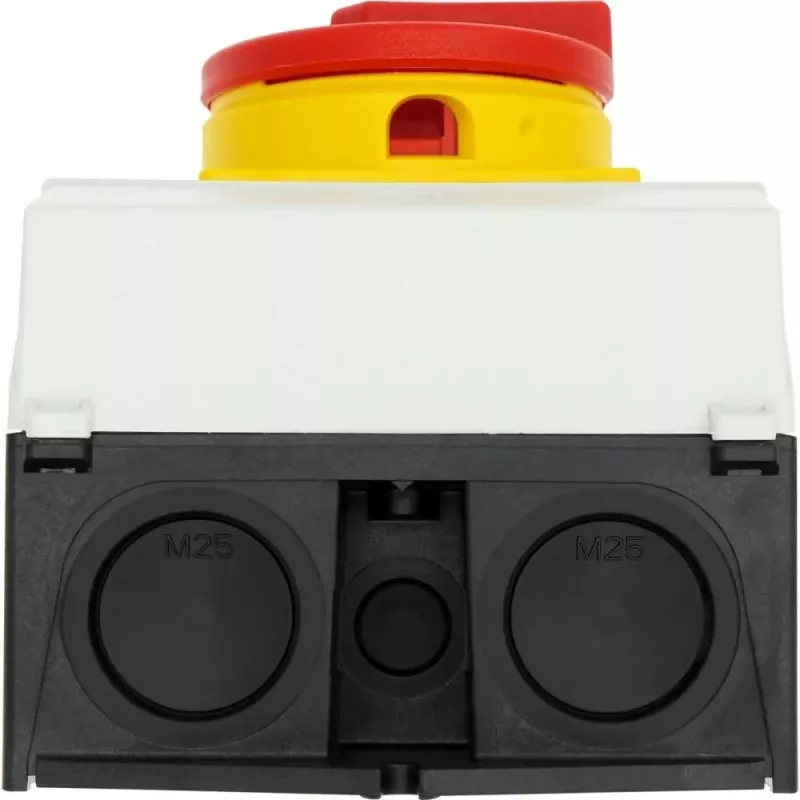

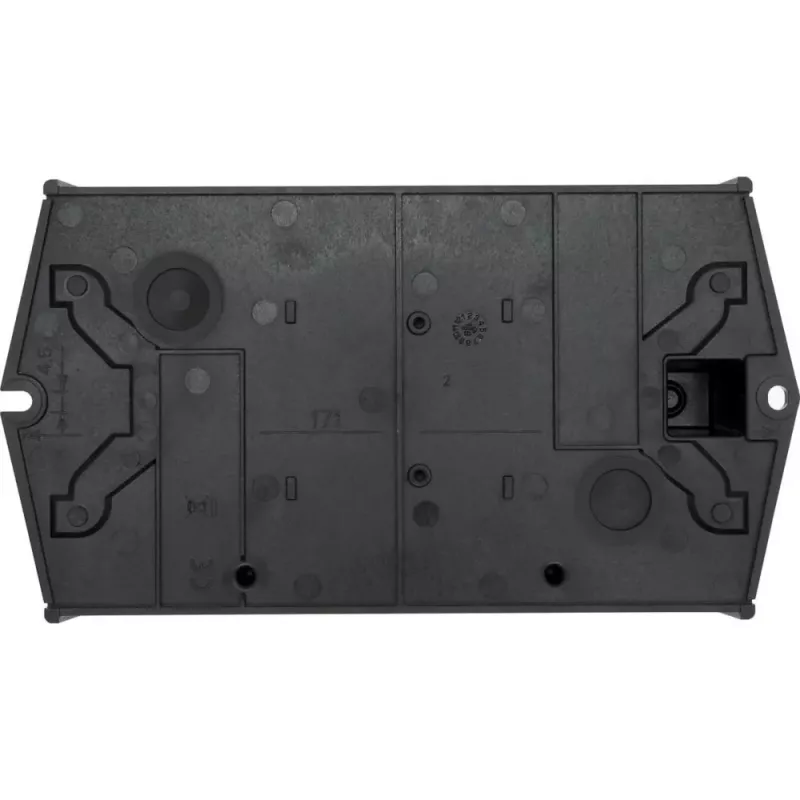

Eaton T3-4-15682/I2/SVB kumštelinis jungiklis, 3 polių + N, 32 A, raudona/geltona rankenėlė, IP65 207210

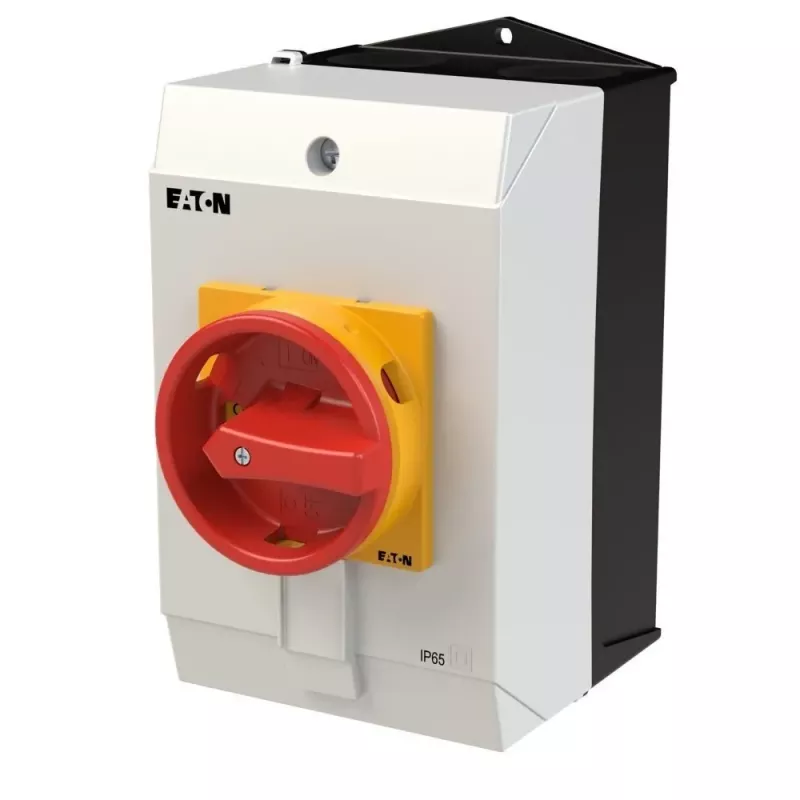

Kai reikia patikimo pagrindinio jungiklio ar avarinio išjungimo mašinos valdymo grandinėje, Eaton T3-4-15682/I2/SVB yra sprendimas, kuriuo pasitiki pramoniniai elektrikai. Šis kumštelinis jungiklis su raudona sukama rankenėle ir geltonu fiksavimo žiedu užtikrina aiškų ON/OFF indikaciją ir apsaugo nuo netyčinio įjungimo.

Kodėl verta rinktis

Jungiklis atlaiko iki 32 A esant 400 V įtampai, todėl tinka net reiklioms pramoninėms sąlygoms. Priekinė IP65 apsauga nepraleidžia dulkių ir vandens, o varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Kompaktiškas dizainas telpa į standartines 22 mm montavimo angas.

Kam tinka

• Pagrindinis jungiklis staklėms ir valdymo pultams
• Avarinis išjungimas pramoninėje įrangoje
• Variklių atjungimo jungikliai konvejerių sistemose
• Maitinimo izoliavimas HVAC ir siurblinėse

Pagrindinės specifikacijos

• Jungiklio tipas: kumštelinis jungiklis / pagrindinis jungiklis
• Polių skaičius: 3 poliai + N (4 kontaktai)
• Nominali darbinė srovė (Ie) esant 400 V: 32 A
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali darbinė įtampa (Ue): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Perjungimo padėčių skaičius: 2 (ON/OFF)
• Perjungimo kampas: 90°
• Montavimo tipas: priekinis montavimas, centrinis montavimas
• Rankenėlės tipas: raudona sukama rankenėlė su geltonu fiksavimo žiedu
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Prijungimo tipas: varžtiniai gnybtai
• Funkcija: pagrindinis jungiklis, ON/OFF, avarinis išjungimas
• Nominali trumpojo jungimo atsparumo srovė (Icw): 1 kA (1 s)
• Nominali sąlyginė trumpojo jungimo srovė (Iq): 6 kA
• Galia nuostoliai: 1,5 W
• Aplinkos darbinė temperatūra: -25 iki +50 °C
• Gnybtų talpa: 1 x (1,5 - 10 mm²) arba 2 x (1,5 - 6 mm²)

Kaip naudoti

Montuokite jungiklį priekiniame skydelyje ar centrinėje montavimo vietoje. Prijunkite laidus prie varžtinių gnybtų pagal schemą. Raudona rankenėlė su geltonu žiedu rodo įjungimo būseną, o pasukus ją 90° kampu, grandinė atjungiama. Užtikrinkite, kad montavimo anga atitiktų 22 mm standartą.

Patarimas: Prieš montuodami įsitikinkite, kad maitinimas išjungtas. Reguliariai tikrinkite, ar varžtiniai gnybtai tvirtai laikosi, ypač vibracijos sąlygomis. Dėl IP65 apsaugos priekinė dalis gali būti valoma drėgna šluoste, tačiau venkite stiprių tirpiklių.
