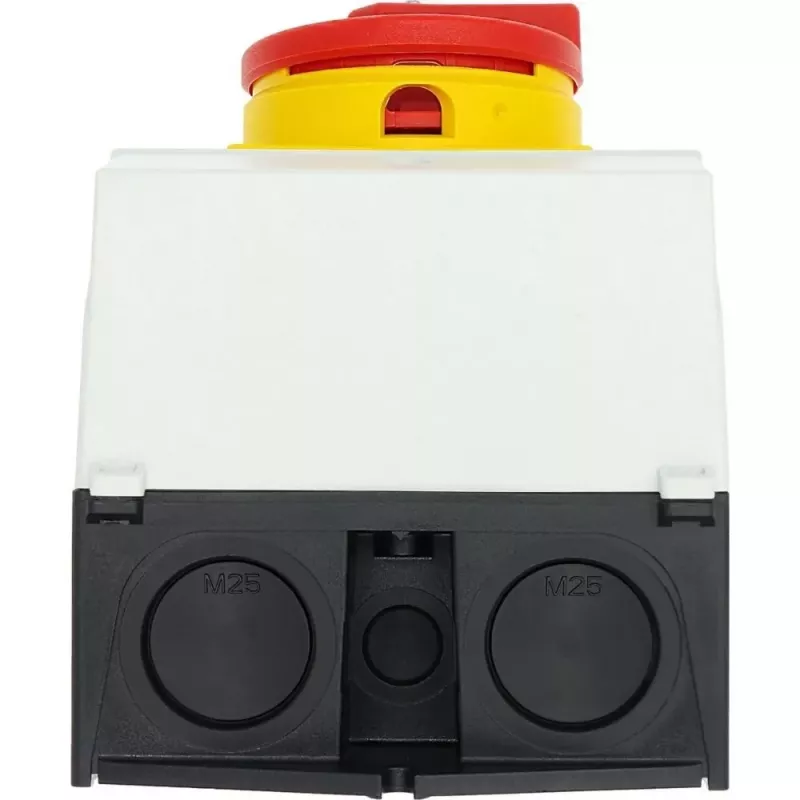

Eaton T3-3-8342/I2/SVB 6 polių pagrindinis jungiklis, 32 A, raudonas/geltonas 207208

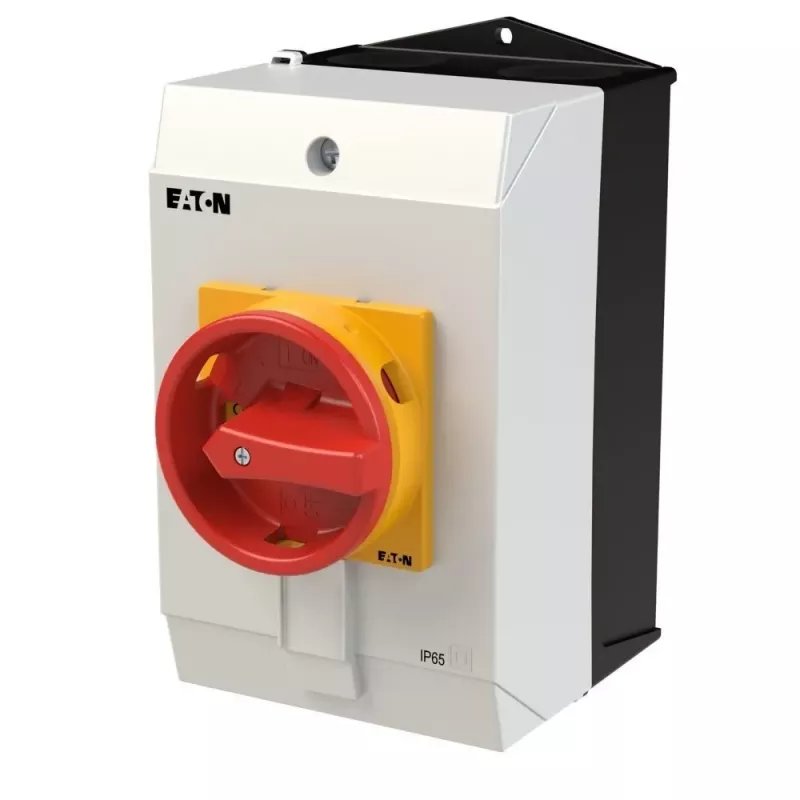

Kai elektros skydelyje reikia patikimo pagrindinio išjungiklio, Eaton T3-3-8342/I2/SVB tampa standartiniu pasirinkimu. Šis 6 polių jungiklis skirtas iki 32 A nominaliajai srovei ir iki 690 V AC įtampai, todėl tinka įvairioms pramoninėms grandinėms. Raudona rankena ir geltona priekinė plokštė užtikrina aiškų įjungimo/išjungimo būsenos matomumą net ir prastai apšviestose patalpose.

Kodėl verta rinktis

Uždaros konstrukcijos korpusas ir IP65 apsaugos laipsnis priekyje leidžia jungiklį naudoti drėgnose, dulkėtose ar kitaip nepalankiose aplinkose. Šeši poliai leidžia vienu metu perjungti kelias fazes ar atskiras grandines, o 50 kA sąlyginė trumpojo jungimo srovė garantuoja saugų veikimą gedimo atveju. 90° perjungimo kampas užtikrina aiškų kontaktų atskyrimą.

Kam tinka

• Pramoninių valdymo skydų pagrindiniam išjungimui
• Mašinų maitinimo izoliavimui gamyboje
• Variklių grandinėms iki 15 kW (AC-23A, 400V)
• Šildymo, vėdinimo ir siurblių valdymo sistemoms

Pagrindinės specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / išjungiklis
• Polių skaičius: 6
• Nominali darbinė srovė: 32 A
• Nominali darbinė įtampa: 690 V AC
• Nominali impulsinė atsparumo įtampa: 6 kV
• Nominali trumpojo jungimo atsparumo srovė: 0,64 kA (1s)
• Nominali sąlyginė trumpojo jungimo srovė: 50 kA
• Perjungimo funkcija: ON-OFF (I-0)
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°
• Montavimo tipas: paviršinis (uždarame korpuse)
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Gnybtų tipas: varžtiniai gnybtai
• Nominali galia (AC-23A, 400V): 15 kW
• Nominali galia (AC-21A, 400V): 15 kW
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Kaip naudoti

Jungiklis montuojamas paviršiniu būdu, dažniausiai ant skydo durų ar korpuso. Varžtiniai gnybtai užtikrina patikimą laidininkų prijungimą. Prieš montuodami įsitikinkite, kad grandinė yra be įtampos. Dėl 6 polių konfigūracijos galima perjungti tris fazes ir nulį arba dvi atskiras trifazes grandines.

Geros žinoti

Jungiklis atitinka IEC/EN 60947 ir VDE 0660 standartus. Raudona rankena ir geltona priekinė plokštė yra standartinis saugos žymėjimas, padedantis greitai atpažinti pagrindinį išjungiklį. Rekomenduojama periodiškai patikrinti gnybtų priveržimą ir rankenos fiksaciją.

Patarimas: montuodami šį jungiklį kaip pagrindinį išjungiklį, užtikrinkite, kad prieiga prie jo būtų lengvai pasiekiama avarinėms situacijoms. Jei naudojate keliose grandinėse, aiškiai pažymėkite kiekvieną polių porą, kad išvengtumėte klaidų atliekant techninę priežiūrą.
