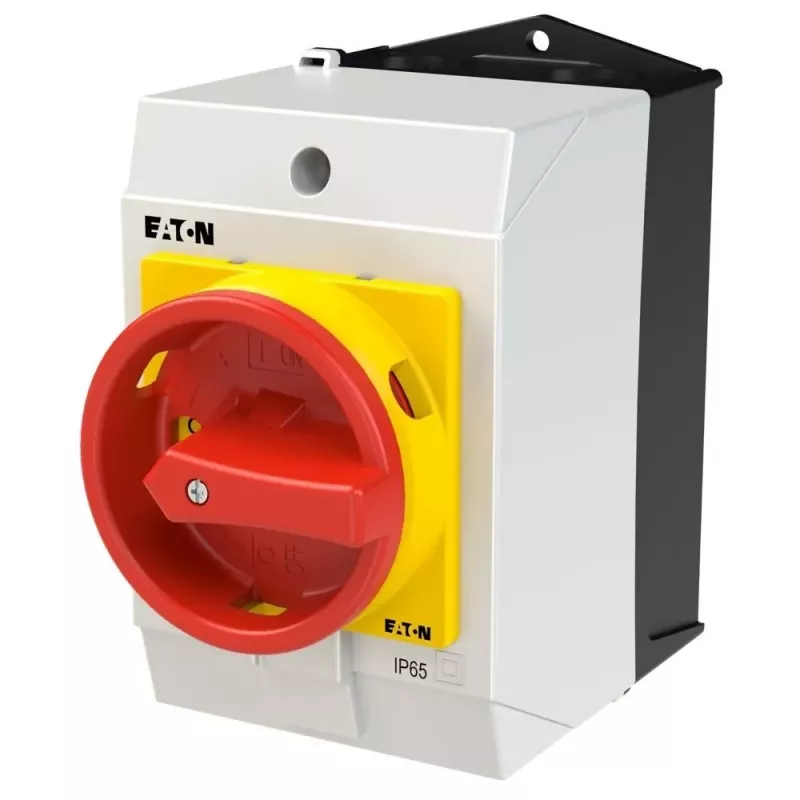

Eaton T0-3-15683/I1/SVB 3 polių kumštelinis jungiklis, 20 A, raudona rankenėlė, geltona priekinė plokštė 207157

Kai reikia patikimai atjungti trifazę įrangą, aiškiai matomas ir patogus jungiklis yra būtinas. Eaton T0-3-15683/I1/SVB – tai 3 polių kumštelinis jungiklis, skirtas montuoti ant paviršiaus, su raudona rankenėle ir geltona priekine plokšte, užtikrinančia puikų matomumą ir saugų valdymą.

Kam skirtas

Šis jungiklis skirtas mašinų gamintojams, skydų surinkėjams ir techninės priežiūros specialistams, kuriems reikia patikimo pagrindinio jungiklio varikliams, valdymo grandinėms ar paskirstymo skydams. IP65 apsaugos klasė priekinėje dalyje leidžia naudoti dulkėse arba drėgnoje aplinkoje, o varžtiniai gnybtai užtikrina saugų prijungimą.

Pagrindinės savybės

• 3 polių perjungimas trifazėms grandinėms
• ON-OFF (I-0) perjungimo funkcija su 90° perjungimo kampu
• Vardinė darbinė srovė 20 A esant 400 V AC-21A
• Vardinė darbinė įtampa iki 690 V AC
• Raudona rankenėlė ir geltona priekinė plokštė aiškiai nurodo būseną
• Montuojamas ant paviršiaus, uždaroje dėžutėje
• Varžtiniai gnybtai patikimam sujungimui

Specifikacijos

• Jungiklio tipas: pagrindinis jungiklis / kumštelinis jungiklis
• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (I-0)
• Vardinė darbinė srovė (Ie): 20 A (400 V, AC-21A)
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė galia (AC-23A, 400 V): 5,5 kW
• Vardinė galia (AC-3, 400 V): 4 kW
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: ant paviršiaus (uždaras)
• Rankenėlės spalva: raudona
• Priekinės plokštės spalva: geltona
• Perjungimo padėčių skaičius: 2
• Perjungimo kampas: 90°
• Gnybtų tipas: varžtiniai
• Vardinė trumpojo jungimo srovė (Icw): 320 A (1 s)

Patarimai

Montuodami įsitikinkite, kad jungiklis yra lengvai pasiekiamoje vietoje, o rankenėlės padėtis aiškiai rodo ON/OFF būseną. Trifaziams varikliams patikrinkite, ar vardinė galia atitinka variklio reikalavimus. IP65 priekinė apsauga leidžia naudoti dulkėse arba vandens srovėje, tačiau gnybtai turi būti apsaugoti nuo drėgmės.

Patarimas: reguliariai tikrinkite jungiklio tvirtinimą ir gnybtų priveržimą, ypač vibracijos sąlygomis. Prieš atlikdami bet kokius pakeitimus, visada atjunkite maitinimą.
