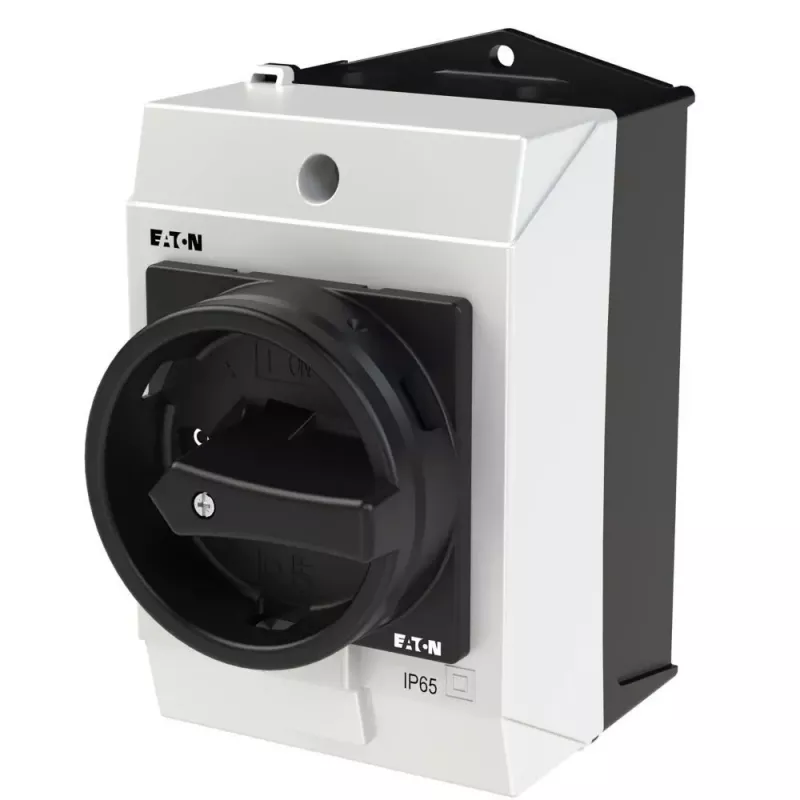

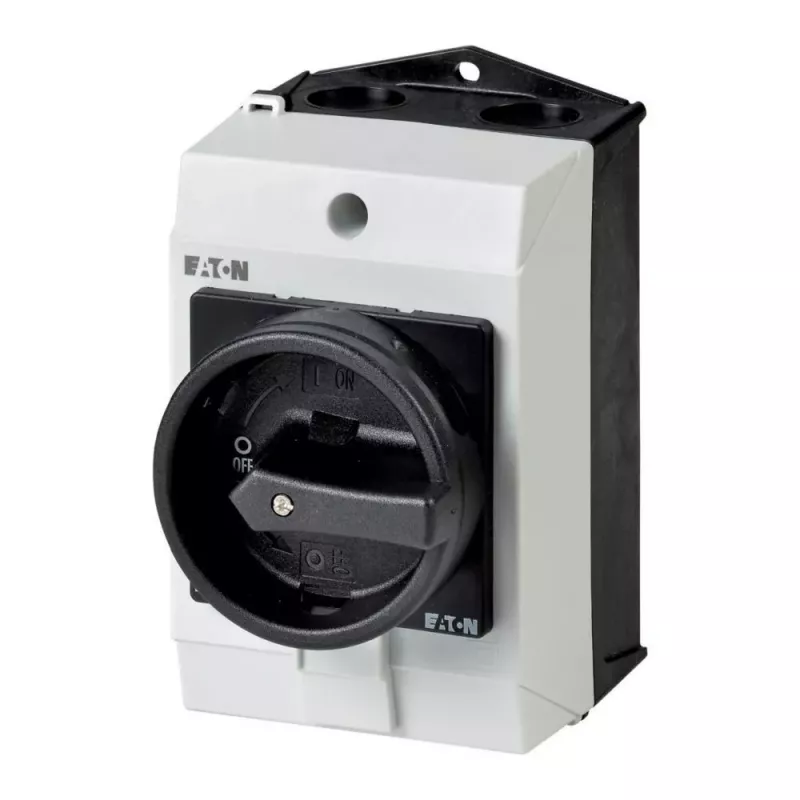

Eaton T0-1-8200/I1/SVB-SW 1 polių ON-OFF svirtinė jungtis, 20 A, 690 V AC, IP65 priekinė dalis, juoda/balta 207146

Kai reikia patikimo ir ilgaamžio jungiklio, kuris atlaikytų dideles elektros sroves ir atšiaurias sąlygas, Eaton T0-1-8200/I1/SVB-SW yra puikus pasirinkimas. Šis vienpolis svirtinis jungiklis su ON-OFF funkcija skirtas naudoti pramoniniuose ir komerciniuose įrenginiuose, kur būtinas patikimas maitinimo valdymas.

Privalumai

Jungiklio svirtis juodos spalvos, o priekinė plokštė su baltais I-0 ženklais leidžia akimirksniu nustatyti įjungimo būseną. Priekinė plokštė yra 48 x 48 mm dydžio, todėl lengvai montuojama į standartines išpjovas. Varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Jungiklis atitinka IEC/EN 60947-3 ir VDE 0660 107 dalies standartus, o IP65 apsaugos klasė priekinėje dalyje apsaugo nuo dulkių ir vandens purslų.

Kam tinka

• Pramoniniai valdymo pultai
• Variklių valdymo grandinės
• Elektros skirstymo įrenginiai
• Šildymo ir vėdinimo sistemos

Pagrindinės specifikacijos

• Perjungimo funkcija: ON-OFF
• Polių skaičius: 1
• Nominali nepertraukiamoji srovė (Iu): 20 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali izoliacijos įtampa (Ui): 690 V AC
• Nominali trumpojo jungimo atsparumo srovė (Icw): 0,32 kA (1 s)
• Apsaugos laipsnis (priekinė dalis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Montavimo tipas: priekinis, centrinis
• Pavaros tipas: svirtinė
• Pavaros spalva: juoda
• Priekinės plokštės matmenys: 48 x 48 mm
• Priekinės plokštės žymėjimas: I-0 (ON-OFF)
• Priekinės plokštės žymėjimo spalva: balta
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2 (ON, OFF)
• Gnybtų tipas: varžtiniai
• Standartai: IEC/EN 60947-3, VDE 0660 107 dalis
• Aplinkos darbinė temperatūra: -25 iki +50 °C

Naudojimo patarimai

Montuodami jungiklį įsitikinkite, kad priekinė plokštė tvirtai priglunda prie paviršiaus, kad būtų užtikrinta IP65 apsauga. Prieš jungdami laidus, būtinai išjunkite maitinimą. Periodiškai patikrinkite varžtų priveržimą, ypač vibracijos sąlygomis.
