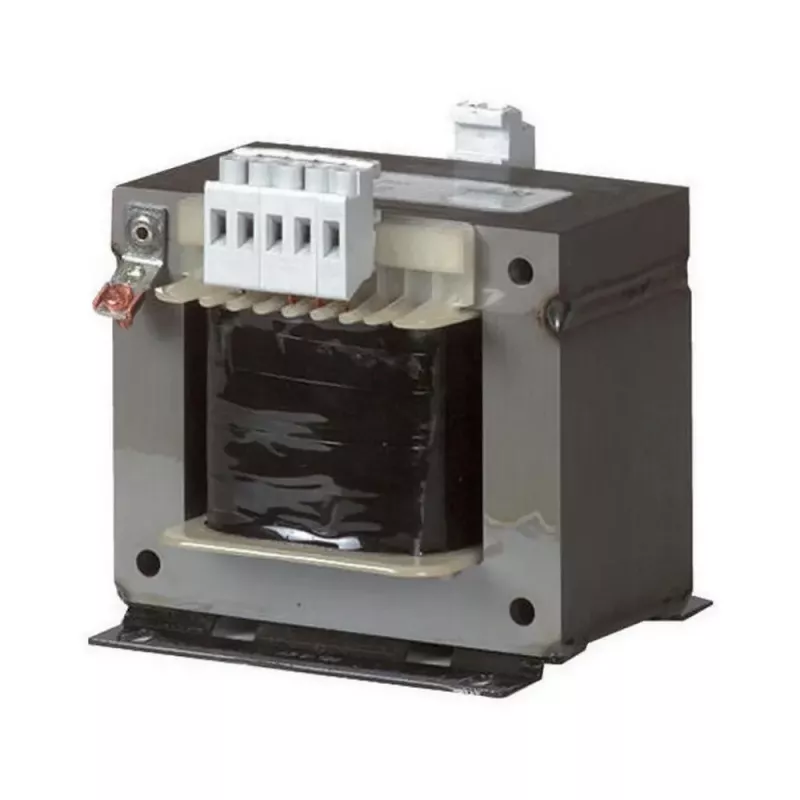

Eaton STN0.16 valdymo transformatorius 160 VA 230/24 V AC 204947

Kai valdymo spintoje reikia patikimo 24 V AC maitinimo, Eaton STN0.16 tampa kertiniu elementu. Šis vienfazis valdymo transformatorius užtikrina stabilią 160 VA galios izoliuotą įtampą iš 230 V AC pirminės apvijos į 24 V AC antrinę. Jis sukurtas atlaikyti trumpuosius jungimus ir veikti sudėtingomis sąlygomis.

Privalumai

Transformatorius turi varžtinius gnybtus patikimam laidų prijungimui ir natūralią konvekcinę aušinimą. Atvira konstrukcija leidžia efektyviai išsklaidyti šilumą, o B izoliacijos klasė leidžia dirbti iki 40 °C temperatūroje. Dėl savo savybių jis yra atsparus trumpiesiems jungimams, todėl nereikia papildomų apsaugos priemonių.

Tinka naudoti

• Staklių valdymo skydams
• Pramoninės automatizavimo sistemoms
• Pastatų inžinerinių sistemų valdymo grandinėms

Pagrindinės specifikacijos

• Nominali galia: 160 VA
• Pirminė įtampa: 230 V AC
• Antrinė įtampa: 24 V AC
• Dažnis: 50/60 Hz
• Fazių skaičius: vienfazis
• Izoliacijos klasė: B
• Montavimo tipas: varžtinis tvirtinimas
• Gnybtų tipas: varžtiniai gnybtai
• Transformatoriaus tipas: valdymo transformatorius
• Apsauga nuo trumpojo jungimo: savaiminė apsauga nuo trumpojo jungimo
• Aušinimo būdas: natūrali konvekcija
• Konstrukcija: atviro tipo
• Darbinės temperatūros diapazonas: nuo -25 iki +40 °C

Kaip naudoti

Sumontuokite transformatorių apsauginiame korpuse, kad būtų išvengta atsitiktinio prisilietimo, nes jo apsaugos laipsnis yra IP00. Prijunkite pirminę apviją prie 230 V AC maitinimo šaltinio, o antrinę – prie 24 V AC valdymo grandinės. Užtikrinkite, kad varžtiniai gnybtai būtų tvirtai priveržti.

Patarimas: įrenkite transformatorių gerai vėdinamoje vietoje, kad natūrali konvekcija užtikrintų optimalų aušinimą. Reguliariai tikrinkite, ar nėra pažeistų laidų ar atsilaisvinusių gnybtų.
