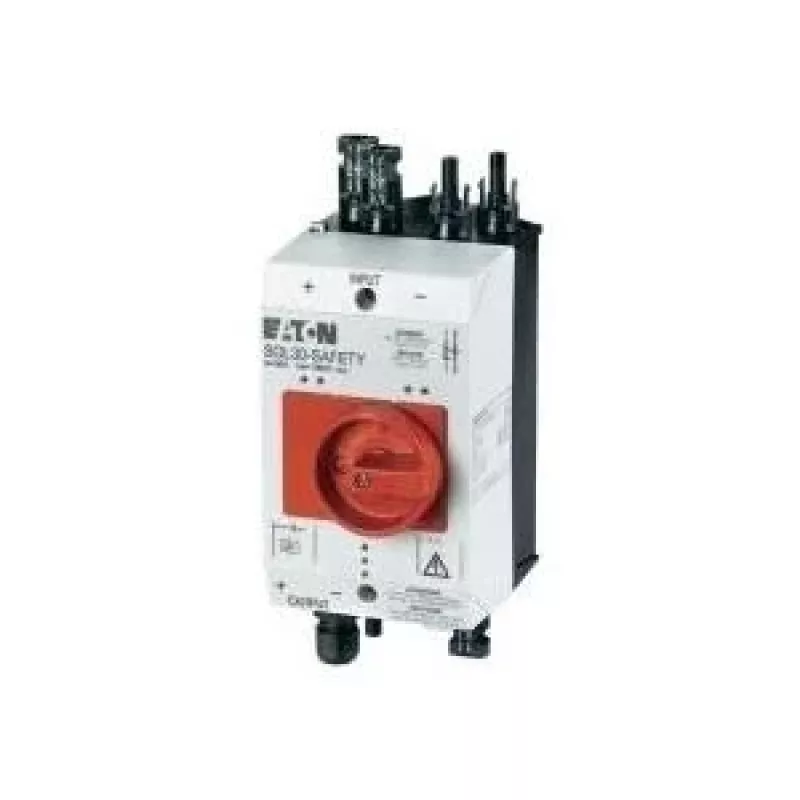

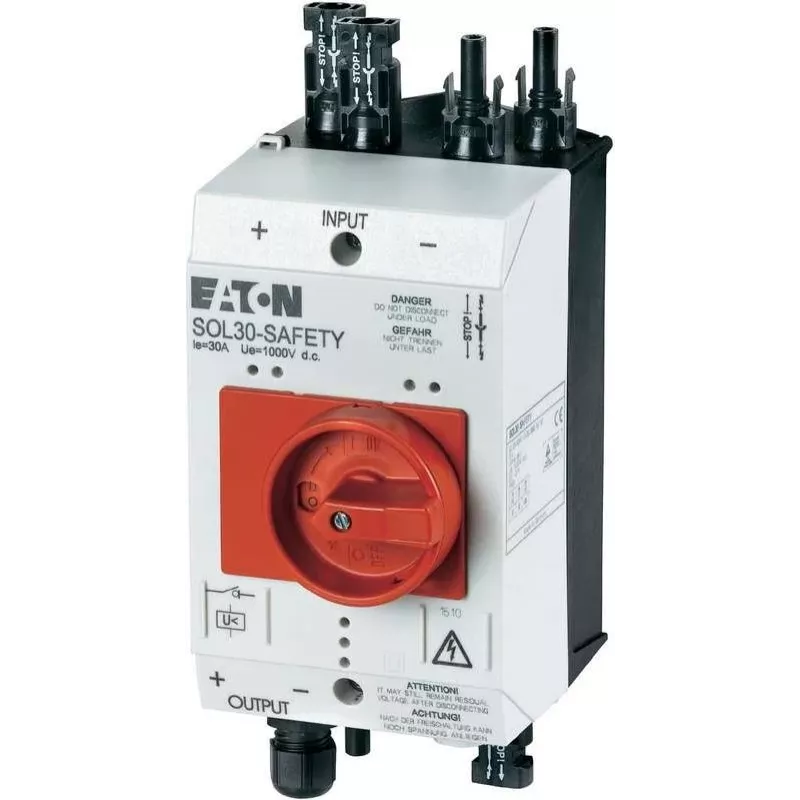

Eaton SOL30-SAFETY/2MC4-U PV priešgaisrinis saugos jungiklis, 30 A, 1000 V DC, 4 polių, 1 NO + 1 NC 144122

Eaton SOL30-SAFETY/2MC4-U – tai specializuotas priešgaisrinis saugos jungiklis, skirtas fotovoltinėms sistemoms iki 1000 V DC. Jis užtikrina visų polių atjungimą dviem PV eilėms, kad avarinėse situacijose būtų galima saugiai išjungti maitinimą.

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 30 A
• Vardinė darbinė įtampa: 1000 V DC
• Polių skaičius: 4 (dviem PV eilėms)
• Pagalbiniai kontaktai: 1 normaliai atviras (NO) + 1 normaliai uždaras (NC)
• Apsaugos klasė: IP65
• Montavimo tipas: paviršinis / sieninis
• Darbinė temperatūra: nuo -25°C iki +50°C
• Jungtis: varžtiniai gnybtai
• Maks. laidininko skerspjūvis: 16 mm²
• Kabelių įvadai: paruoštos angos M25/M32 kabelių sandarikliams
• Perjungimo funkcija: apkrovos pertraukiklis, DC izoliatorius
• Užrakinimo galimybė: užrakinamas OFF padėtyje (spyna nepridedama)
• Trumpojo jungimo atsparumas: 10 kA (sąlyginis)
• Perjungimo mechanizmas: sukimosi rankena
• Atjungimo tipas: visų polių atjungimas
• UV atsparumas: taip

Kodėl verta rinktis

Šis jungiklis atitinka IEC/EN 60947-3 ir VDE standartus, užtikrindamas fotovoltinių įrenginių reikalavimų laikymąsi. Tvirtas IP65 korpusas atlaiko lauko sąlygas, o užrakinama OFF padėtis padidina saugumą atliekant techninę priežiūrą.

Idealūs naudojimo atvejai

• Ant stogo ir ant žemės montuojamos PV sistemos
• Priešgaisriniai saugos atjungimo taškai
• DC pusės izoliavimas inverterio priežiūrai
• Saulės automobilių stoginės ir integruotos fotovoltinės sistemos

Gera žinoti

Sukimosi rankena leidžia greitai valdyti rankiniu būdu, o pagalbiniai kontaktai suteikia galimybę nuotoliniu būdu stebėti būseną. Korpusas yra atsparus UV spinduliuotei, užtikrinant ilgaamžiškumą tiesioginių saulės spindulių sąlygomis.

Patarimas: montuodami šį jungiklį, būtinai laikykitės vietinių elektros saugos taisyklių ir naudokite tik kvalifikuotą elektriką. Prieš atlikdami bet kokius darbus, įsitikinkite, kad jungiklis yra OFF padėtyje ir užrakintas.
