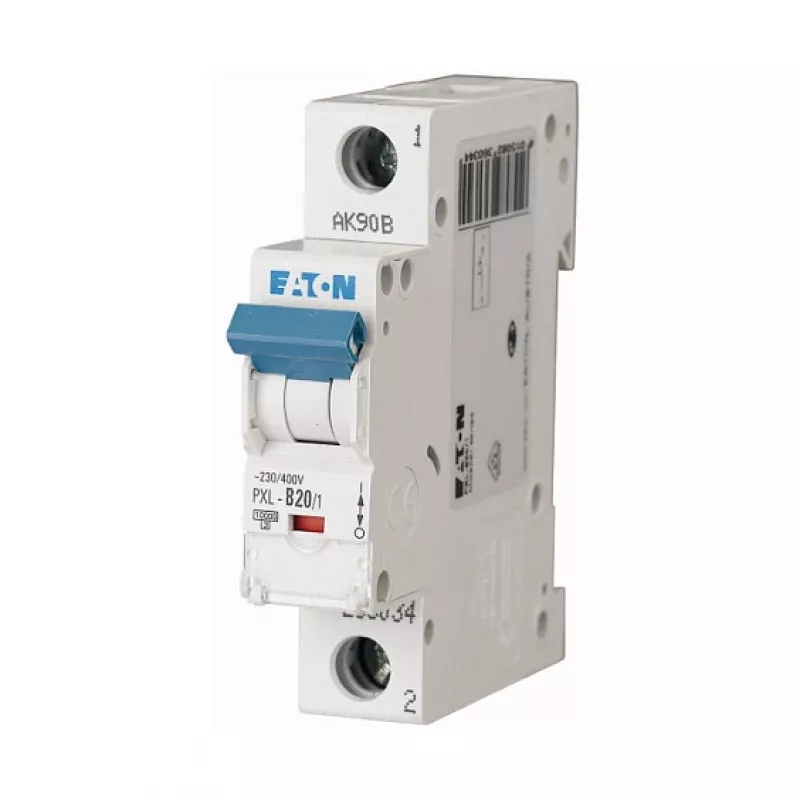

Eaton PXL-B20/1 20A 1 poliaus B tipo 10kA miniatiūrinis grandinės pertraukiklis DIN bėgeliui

Elektrinės apsaugos patikimumas prasideda nuo teisingo komponento pasirinkimo. Eaton PXL-B20/1 miniatiūrinis grandinės pertraukiklis yra būtent tas įrenginys, kuris užtikrins Jūsų namų ar biuro elektros tinklo saugumą. Šis 20 A vienpolio pertraukiklis sukurtas taip, kad apsaugotų nuo perkrovų ir trumpųjų jungimų, o jo B tipo charakteristika idealiai tinka apšvietimo ir kištukinių lizdų grandinėms.

Kam jis skirtas

Šis pertraukiklis – puikus pasirinkimas tiek namų elektrikams, tiek profesionalams, ieškantiems kompaktiško ir patikimo sprendimo. Jis montuojamas ant DIN bėgelio, todėl lengvai integruojamas į bet kokį skirstomąjį skydą. Dėl savo vieno modulio pločio (17,5 mm) jis taupo vietą, o tai ypač svarbu mažesniuose skirstomuosiuose skyduose.

Privalumai, kuriuos pajusite kasdien

• 10 kA atjungimo galia – užtikrina patikimą apsaugą net esant didelėms trumpojo jungimo srovėms.
• Energijos ribojimo klasė 3 – sumažina praleidžiamą energiją, taip apsaugodama prijungtus įrenginius.
• Ilgaamžiškumas – 20 000 mechaninių operacijų ir 10 000 elektrinių operacijų garantuoja ilgą tarnavimo laiką.
• Aiškus kontaktų būsenos rodymas – raudonas/žalias indikatorius leidžia greitai įvertinti pertraikiklio būseną.
• Platus darbinės temperatūros diapazonas – nuo -25°C iki +50°C, todėl tinka įvairioms sąlygoms.

Pagrindinės techninės charakteristikos

• Vardinė srovė: 20 A
• Polių skaičius: 1
• Atjungimo charakteristika: B tipas
• Vardinė įtampa: 230/400 V AC
• Dažnis: 50/60 Hz
• Atjungimo galia (Icn): 10 kA pagal EN 60898
• Energijos ribojimo klasė: 3
• Montavimas: DIN bėgelis (EN 60715)
• Gnybtų talpa: 1–25 mm² (vientisas/su vytelėmis)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Perįtampio kategorija: III
• Taršos laipsnis: 2
• Mechaninis tarnavimo laikas: 20 000 operacijų
• Elektrinis tarnavimo laikas: 10 000 operacijų
• Plotis: 1 modulis (17,5 mm)

Kaip naudoti

Pertraikiklis montuojamas ant DIN bėgelio – tiesiog užkabinkite jį ant bėgelio ir užfiksuokite. Prijunkite laidus prie gnybtų, įsitikinkite, kad jie tvirtai priveržti. Po montavimo patikrinkite, ar kontaktų būsenos indikatorius rodo teisingą padėtį. Šis įrenginys tinka tiek naujoms instaliacijoms, tiek senų pertraikiklių keitimui.

Patarimas: prieš montuodami įsitikinkite, kad grandinė, prie kurios jungiate pertraikiklį, yra atjungta nuo įtampos. Taip pat rekomenduojama pasitikrinti, ar B tipo charakteristika tinka Jūsų grandinei – ji geriausiai tinka apšvietimui ir kištukiniams lizdams, o varikliams su didelėmis paleidimo srovėmis gali reikėti C tipo.
