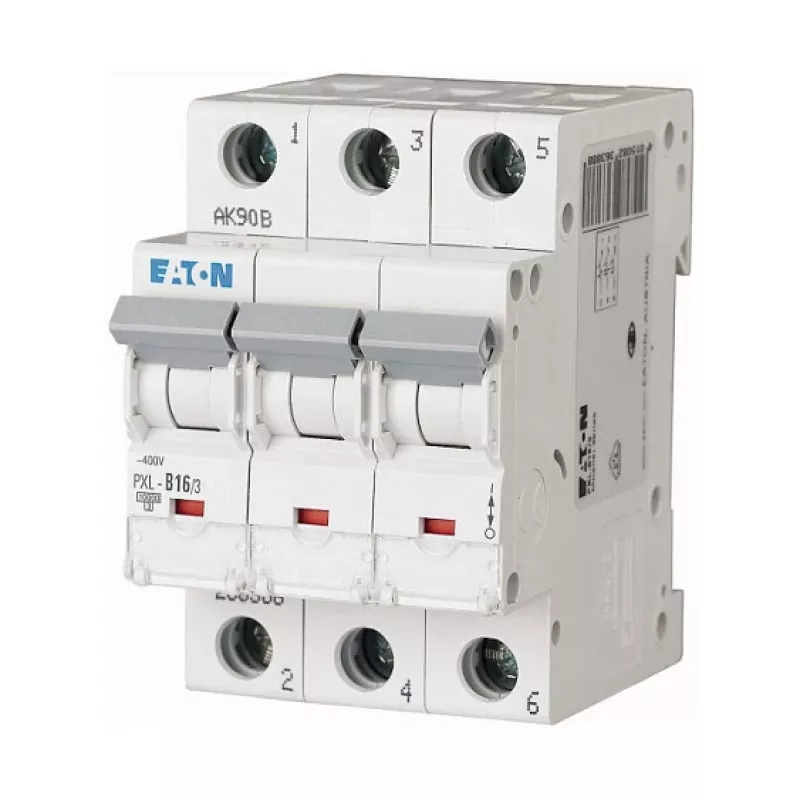

Eaton PXL-B16/3 Miniatiūrinis automatinis jungiklis B tipo 3P 16A 400V 10kA

Elektrikams ir skydų montuotojams, kurie ieško patikimos apsaugos trijų fazių grandinėms, Eaton PXL-B16/3 yra puikus pasirinkimas. Šis trijų polių automatinis jungiklis užtikrina greitą ir tikslų atsijungimą esant perkrovoms ir trumpiesiems jungimams, o jo B tipo charakteristika puikiai tinka grandinėms su vidutinėmis įsijungimo srovėmis. Su 16 A vardine srove ir 10 kA pertraukimo geba, jis tinka įvairioms galutinėms grandinėms gyvenamuosiuose, komerciniuose ir lengvosios pramonės objektuose.

Pagrindinės specifikacijos

• Vardinė srovė: 16 A
• Atjungimo charakteristika: B
• Polių skaičius: 3
• Vardinė įtampa (AC): 400 V
• Vardinė pertraukimo geba (Icn): 10 kA
• Vardinė trumpojo jungimo pertraukimo geba (Ics): 10 kA
• Dažnis: 50/60 Hz
• Tvirtinimas: DIN bėgelis
• Energijos ribojimo klasė: 3
• Gnybtų tipas: varžtiniai gnybtai
• Gnybtų talpa (standžia viela): 1 - 25 mm²
• Gnybtų talpa (lanksti viela): 1 - 16 mm²
• Apsaugos laipsnis (IP): IP20 (gnybtai)
• Standartai: IEC/EN 60898-1
• Darbinė aplinkos temperatūra: -25 iki +50 °C
• Mechaninis tarnavimo laikas: 20 000 operacijų
• Elektrinis tarnavimo laikas: 10 000 operacijų
• Perįtampio kategorija: III

Kodėl verta rinktis

PXL-B16/3 sujungia tvirtą konstrukciją su tiksliu atjungimu. B tipo charakteristika užtikrina greitą atsijungimą esant trumpiesiems jungimams, tuo pačiu vengdama nereikalingų atjungimų esant įprastiems apkrovos svyravimams. 10 kA pertraukimo geba suteikia solidžią saugos atsargą daugumai pastatų instaliacijų, o kompaktiškas trijų polių dizainas taupo vietą DIN bėgelyje. Varžtiniai gnybtai, priimantys platų laidų skerspjūvių diapazoną, užtikrina paprastą ir saugų montavimą.

Kam tinka

• Trijų fazių grandinių apsauga gyvenamųjų ir komercinių pastatų skirstomuosiuose skyduose
• Variklių valdymo grandinės su vidutinėmis įsijungimo srovėmis
• Apšvietimo ir rozetinių grandinių apsauga, kai reikalinga B tipo charakteristika
• Subskirstymo skydai pramoninėje aplinkoje

Naudinga žinoti

Šis automatinis jungiklis atitinka IEC/EN 60898-1 standartą, todėl yra suderinamas su standartiniais moduliniais korpusais. Jo energijos ribojimo klasė 3 efektyviai riboja praleidžiamą energiją, apsaugodama toliau esančią įrangą. Įrenginys skirtas veikti nuo -25 °C iki +50 °C temperatūroje, todėl tinka įvairiems klimatams. Visada patikrinkite vietinius reglamentus ir suderinimą su aukštesnės pakopos apsaugos įtaisais.

Patarimas: montuodami įsitikinkite, kad grandinės apkrova neviršija 16 A, ir naudokite tinkamo skerspjūvio laidus, kad užtikrintumėte patikimą kontaktą ir ilgalaikį veikimą.
