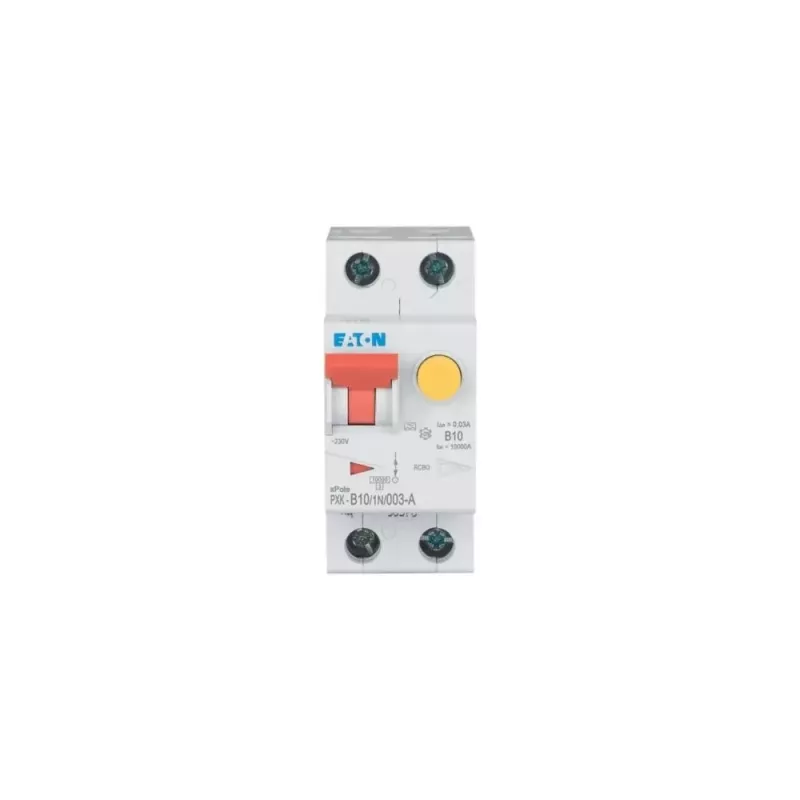

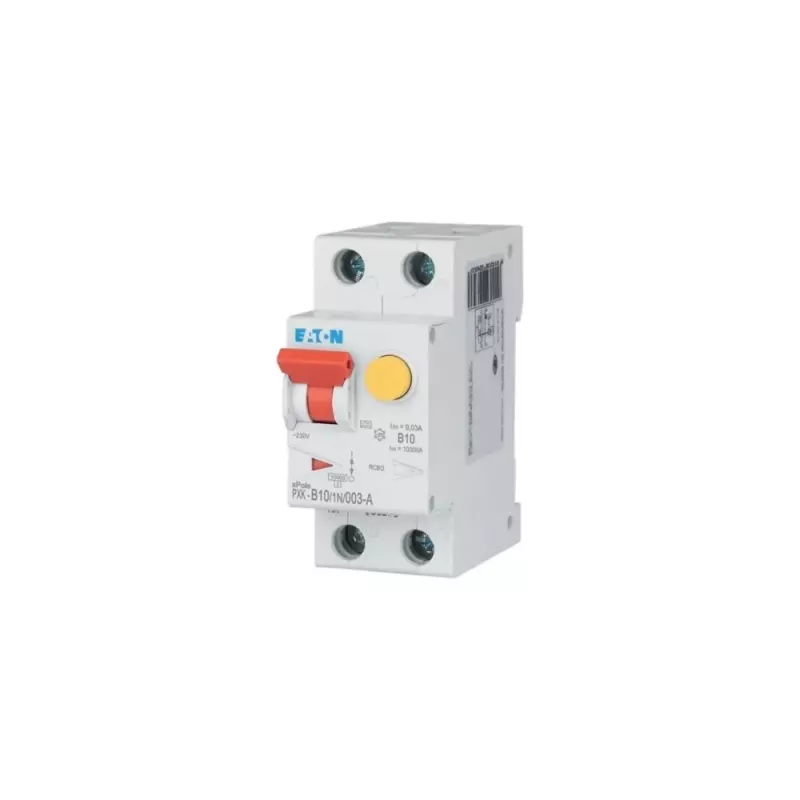

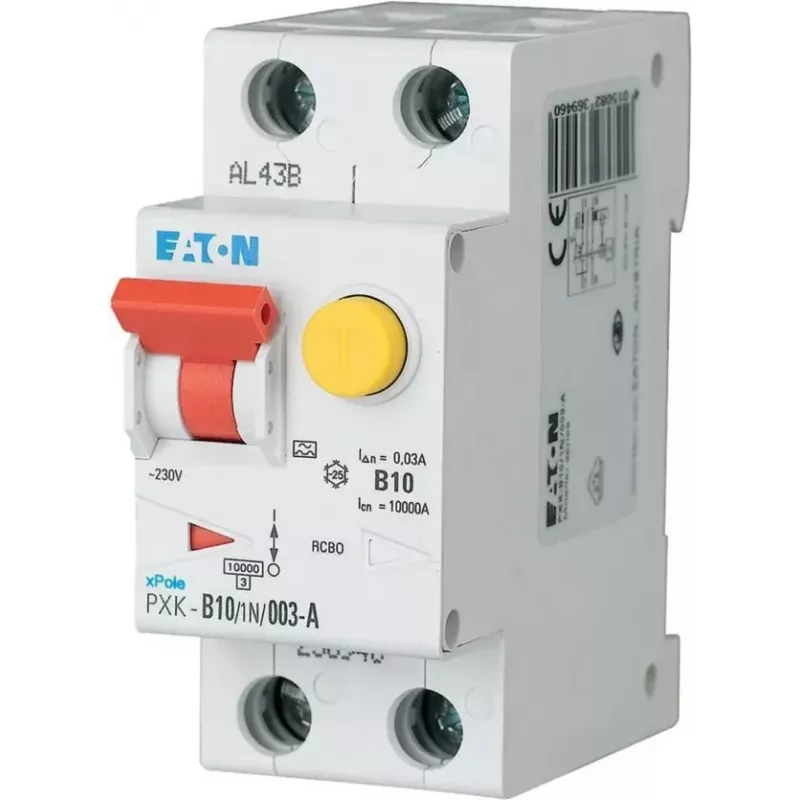

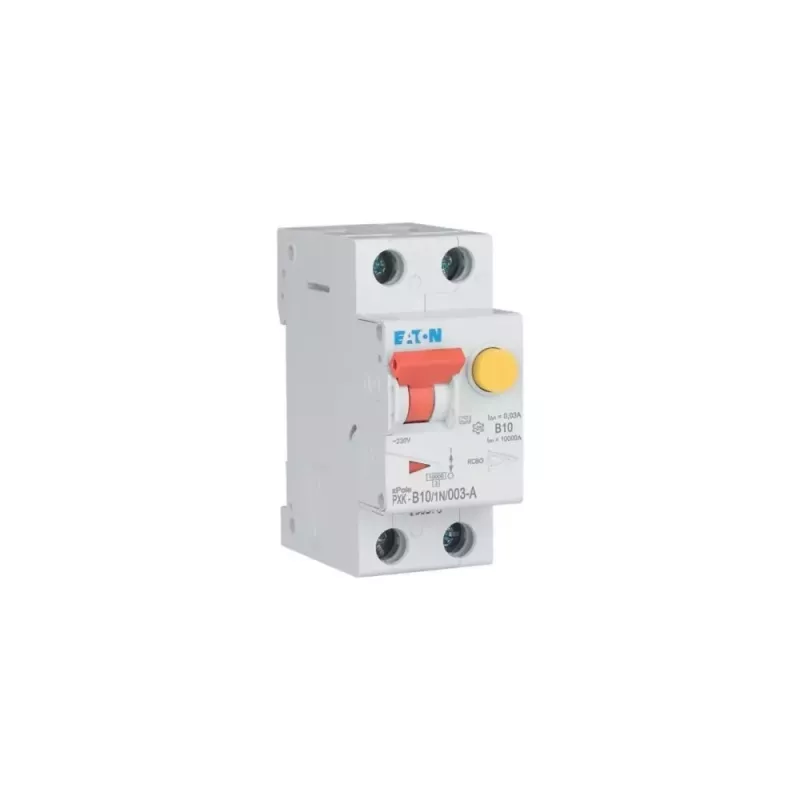

Eaton PXK-B10/1N/003-A RCBO 10A 30mA Type A 1P+N 230V 6kA 2 moduliai

Vienas įrenginys, du apsaugos lygiai – Eaton PXK-B10/1N/003-A sujungia 10 A B tipo mini grandinės pertraukiklį ir 30 mA A tipo liekamosios srovės modulį į kompaktišką RCBO, kuris užima vos du modulius DIN bėgyje. Tai reiškia mažiau vietos skirstomajame skydelyje, mažiau laidų ir aiškesnę apsaugą tiek nuo perkrovų, tiek nuo nuotėkio srovių.

Kodėl verta rinktis šį RCBO?

• Du įrenginiai viename – MCB ir RCD funkcijos kartu, tad nereikia derinti atskirų komponentų.
• 10 A vardinė srovė su B tipo charakteristika – tinka įprastoms buitinėms grandinėms, tokioms kaip rozetės, apšvietimas ar smulki buitinė technika.
• 30 mA jautrumas ir A tipas – apsaugo nuo elektros smūgio ir gaisro pavojaus, reaguodamas į kintamąją ir pulsuojančią nuolatinę nuotėkio srovę.
• 6 kA atjungimo galia – patikimai nutraukia trumpojo jungimo sroves.
• 1P+N su apsaugotu nuliniu laidininku – užtikrina saugų atjungimą ir izoliaciją.
• Įrengimas ant DIN bėgio, IP20 apsauga gnybtams – paprasta ir saugu.

Kaip tai veikia kasdien?

Įsivaizduokite, kad įrengiate naują rozetių grupę virtuvėje. Vietoj dviejų atskirų įrenginių – pertraukiklio ir diferencialo – montuojate vieną kompaktišką Eaton RCBO. Jis užima mažiau vietos, o montavimas vyksta greičiau, nes nereikia derinti dviejų įrenginių charakteristikų. B tipo kreivė puikiai tinka grandinėms su LED šviestuvais ar elektroniniais balastais, kurie įjungimo metu sukuria trumpalaikes sroves – jos nesukels klaidingų atjungimų. O 30 mA slenkstis apsaugo žmones nuo pavojingų nuotėkio srovių. Įrenginys turi aiškų indikatorių, rodantį, kokia apsauga suveikė – perkrova ar nuotėkis – tad gedimų ieškojimas tampa paprastesnis.

Pagrindinės specifikacijos

• Tipas: liekamosios srovės grandinės pertraukiklis su perkrovos apsauga (RCBO)
• Vardinė srovė (In): 10 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Perkrovos charakteristika: B tipas
• Liekamosios srovės tipas: A tipas
• Polių skaičius: 1P+N
• Vardinė įtampa (Un): 230 V AC
• Vardinė atjungimo galia (Icn): 6 kA
• Trumpojo jungimo atjungimo galia (Ics): 6 kA
• Dažnis: 50/60 Hz
• Montavimas: DIN bėgis
• Plotis: 2 moduliai (35 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis sumontavus)
• Darbinė temperatūra: nuo -25 iki +50 °C
• Gnybtų talpa (vientisas laidas): 1-25 mm²
• Gnybtų talpa (lankstus laidas): 1-16 mm²
• Standartai: IEC/EN 61009
• Energijos ribojimo klasė: 3

Patarimas

Renkantis apsaugą namų ar biuro elektros tinklui, Eaton PXK-B10/1N/003-A yra patikimas ir kompaktiškas sprendimas, atitinkantis šiuolaikinius saugumo reikalavimus. Įsitikinkite, kad grandinės apkrova neviršija 10 A, ir montuokite jį prieinamoje vietoje, kad būtų lengva patikrinti indikatorių.
