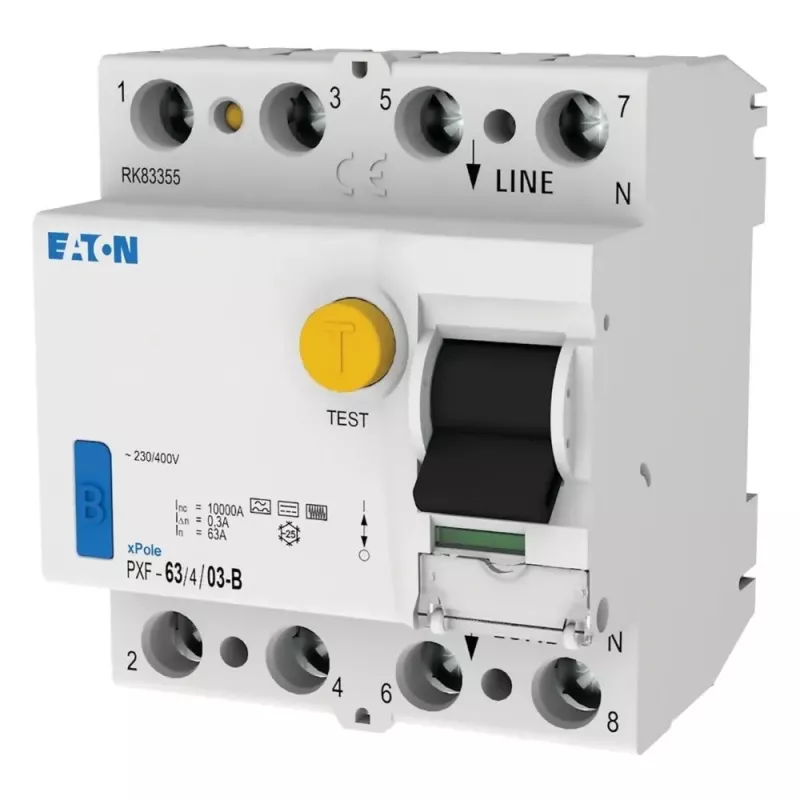

EATON PXF-63/4/03-B liekamosios srovės automatinis jungiklis, 63A, 4 polių, 300mA, B tipo 300303

Skirta elektrikams ir techninės priežiūros specialistams, kuriems tenka apsaugoti modernius įrenginius su elektroniniais komponentais. EATON PXF-63/4/03-B – tai 63A, 4 polių liekamosios srovės automatinis jungiklis (RCCB) su 300mA jautrumu ir B tipo liekamosios srovės aptikimu. Jis apsaugo nuo AC, pulsuojančios DC ir lygiosios DC liekamosios srovės, todėl puikiai tinka sistemoms su dažnio keitikliais, lygintuvais ar elektromobilių įkrovimo stotelėmis.

Kodėl verta rinktis

• B tipo liekamosios srovės apsauga: aptinka ne tik kintamąją, bet ir pulsuojančią bei lygiąją nuolatinę liekamąją srovę – būtina šiuolaikinėse elektros sistemose.
• Didelė pertraukimo galia: 10 kA trumpojo jungimo atjungimo geba užtikrina saugumą gedimų atvejais.
• Atsparumas impulsinėms srovėms: 3 kA leidžia išvengti klaidingų suveikimų dėl trumpalaikių viršįtampių.
• Universalūs gnybtai: tinka tiek standiems, tiek lankstiems laidininkams nuo 1,5 iki 35 mm².
• Platus darbinės temperatūros diapazonas: nuo -25 °C iki +40 °C, tinka įvairioms montavimo vietoms.

Techniniai duomenys

• Nominali srovė (In): 63 A
• Polių skaičius: 4
• Nominali liekamoji srovė (IΔn): 300 mA
• Liekamosios srovės tipas: B
• Nominali įtampa (Ue): 230/400 V AC
• Nominalus dažnis: 50/60 Hz
• Trumpojo jungimo atjungimo geba (Icn): 10 kA
• Atsparumas impulsinėms srovėms: 3 kA
• Montavimo tipas: DIN bėgelis
• Modulių plotis: 4 moduliai (72 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (įmontuotas)
• Darbinės temperatūros diapazonas: -25 iki +40 °C
• Gnybtų talpa (standus): 1,5–35 mm²
• Gnybtų talpa (lankstus): 1,5–35 mm²
• Standartai: IEC/EN 61008-1, VDE 0664 Part 10
• Suveikimo charakteristika: momentinė

Kaip naudoti

Montuokite ant DIN bėgelio skirstomojoje spintoje. Prijunkite fazinius ir nulinius laidus prie atitinkamų gnybtų, laikydamiesi schemos. Prieš įjungdami maitinimą, patikrinkite, ar visi laidai tvirtai priveržti. Reguliariai testuokite naudodami testo mygtuką, kad įsitikintumėte, jog apsauga veikia tinkamai.

Kam tinka

Rekomenduojama elektrikams, inžinieriams ir visiems, kurie projektuoją ar prižiūri elektros sistemas su jautria elektronika: pramonės įrenginiams, komerciniams pastatams, elektromobilių įkrovimo stotelėms, saulės elektrinių inverteriams.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar pasirinkta liekamosios srovės apsauga atitinka jūsų sistemos reikalavimus. B tipo RCCB būtina, jei yra nuolatinės srovės komponentų.
