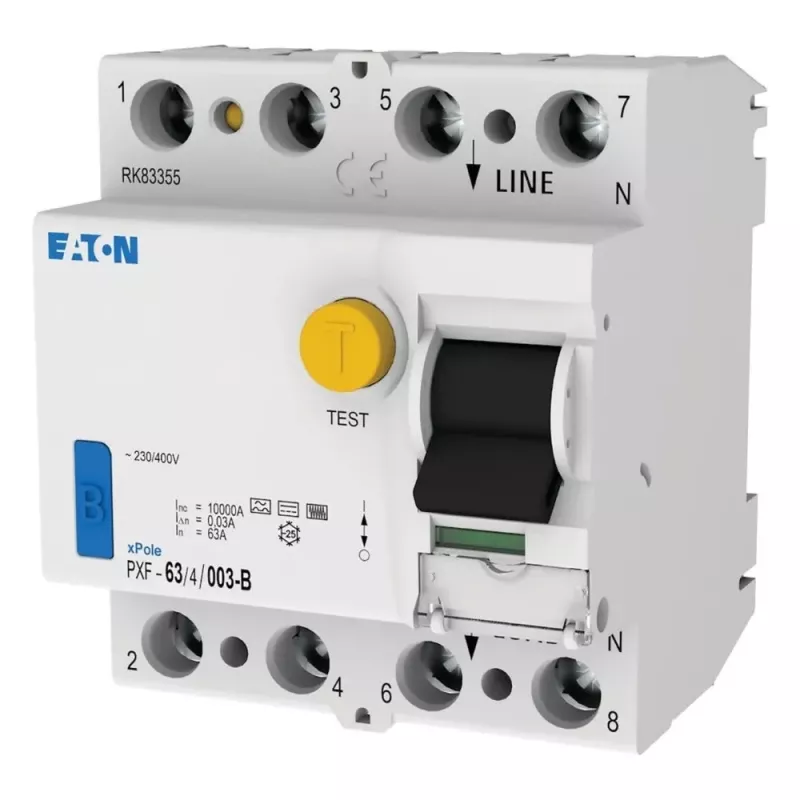

Eaton PXF-63/4/003-B liekamosios srovės automatinis jungiklis, 63 A, 4 polių, 30 mA, B tipo 300302

Kai trifazėje skirstymo spintoje sumontuojate Eaton PXF-63/4/003-B, galite būti ramūs dėl įrenginių su dažnio keitikliais, elektromobilių įkrovimo stotelių ar UPS sistemų apsaugos. Šis 4 polių liekamosios srovės automatinis jungiklis (RCCB) aptinka kintamosios, pulsuojančios nuolatinės ir tolydžios nuolatinės srovės nuotėkio sroves iki 30 mA, sumažindamas elektros smūgio ir gaisro riziką. Jungiklis skirtas 63 A vardinei srovei ir montuojamas ant standartinės DIN bėgelio.

Kam skirtas

Elektrikams ir skydų surinkėjams, kurie montuoja ar prižiūri trifazes skirstymo spintas pramonės, komercijos ar e-mobilumo objektuose. Tinka grandinėms, kuriose pagal reglamentus reikalinga B tipo apsauga.

Pagrindinės savybės

• Vardinė srovė: 63 A
• Polių skaičius: 4
• Vardinė nuotėkio srovė: 30 mA
• Nuotėkio srovės tipas: B (kintamoji, pulsuojanti nuolatinė, tolydi nuolatinė)
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Trumpojo jungimo atsparumas: 10 kA
• Montavimas: DIN bėgelis
• Plotis: 4 moduliai (70 mm)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +40 °C
• Standartai: IEC/EN 61008
• Prijungimas: varžtiniai gnybtai, 1,5–35 mm²
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Vardinė izoliacijos įtampa: 500 V
• Atsparumas impulsinei srovei: 3 kA
• Suveikimo charakteristika: momentinė

Specifikacijos

• Vardinė srovė: 63 A
• Polių skaičius: 4
• Vardinė nuotėkio srovė: 30 mA
• Nuotėkio srovės tipas: B
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Trumpojo jungimo atsparumas: 10 kA
• Montavimo tipas: DIN bėgelis
• Modulinis plotis: 4 moduliai (70 mm)
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinės temperatūros diapazonas: nuo -25 iki +40 °C
• Standartai: IEC/EN 61008
• Prijungimo tipas: varžtiniai gnybtai
• Gnybtų talpa: 1,5–35 mm²
• Vardinė impulsinė atsparumo įtampa: 4 kV
• Vardinė izoliacijos įtampa: 500 V
• Atsparumas impulsinei srovei: 3 kA
• Suveikimo charakteristika: momentinė

Naudojimo patarimai

Įsitikinkite, kad priešsrovės apsauga suderinta su RCCB trumpojo jungimo atsparumu. Įrenginiuose, kuriuose yra didelės nuotėkio srovės, jei leidžiama, apsvarstykite mažesnio jautrumo nustatymą.

Patarimas: prieš montuodami visada patikrinkite, ar grandinėje nėra nuotėkio, ir naudokite tinkamo dydžio varžtinius gnybtus, kad užtikrintumėte patikimą kontaktą.
