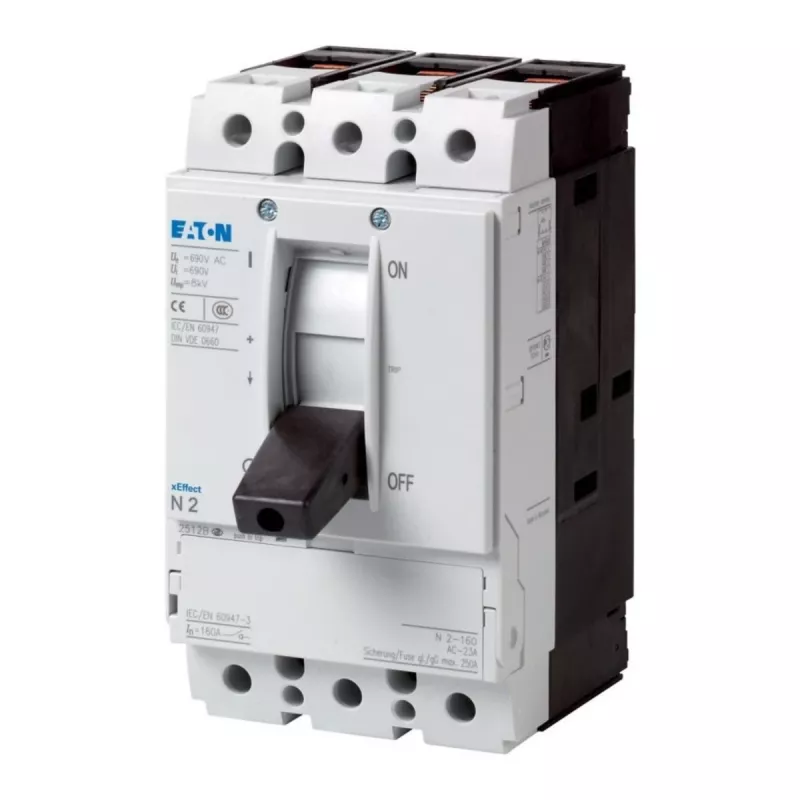

Eaton PN2-200 3 polių apkrovos pertraukiklis 200A 266006

Skydinės elektrikams, pramoninių įrenginių prižiūrėtojams ir tiems, kurie projektuojate trifazes skirstymo sistemas: Eaton PN2-200 – tai patikimas apkrovos pertraukiklis, skirtas iki 200 A srovės grandinėms įjungti, išjungti ir saugiai atskirti.

Kodėl verta rinktis

• 3 polių perjungimas – idealiai tinka trifazėms grandinėms
• 200 A vardinė darbinė srovė (AC-21A, 690 V; AC-23A, 400 V)
• 1000 V izoliacijos įtampa – didelis saugumo rezervas
• Montuojamas ant pagrindo arba priekinėje plokštėje – lankstus sprendimas
• Sraigtiniai gnybtai – patikimas ir paprastas prijungimas
• Atitinka IEC/EN 60947-3 standartą

Techniniai duomenys

• Polių skaičius: 3
• Vardinė darbinė srovė (AC-21A, 690 V): 200 A
• Vardinė darbinė srovė (AC-23A, 400 V): 200 A
• Vardinė darbinė srovė (AC-23A, 690 V): 160 A
• Vardinė darbinė galia (AC-23A, 400 V): 90 kW
• Vardinė darbinė galia (AC-23A, 690 V): 110 kW
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Vardinė trumpalaikė atsparumo srovė (Icw, 1 s): 4 kA
• Vardinė trumpojo jungimo įjungimo galia (Icm): 10 kA
• Apsaugos laipsnis (gnybtai): IP00
• Montavimo tipas: ant pagrindo / priekinis
• Prijungimas: sraigtiniai gnybtai
• Perjungimo kampas: 90 laipsnių
• Standartai: IEC/EN 60947-3
• Pagalbiniai kontaktai: nėra (bazinis modelis)
• Serija: PN2

Kaip naudoti

Įrenginys skirtas naudoti kaip pagrindinis jungiklis, techninės priežiūros jungiklis arba avarinio sustabdymo jungiklis žemos įtampos skirstomuosiuose tinkluose. Montuokite tik kvalifikuotas personalas, prieš darbus būtinai atjunkite maitinimą. Parinkite tinkamo skerspjūvio kabelius pagal vardinę srovę ir vietinius reikalavimus.

Patarimas: prieš montuodami patikrinkite, ar grandinė tikrai be įtampos, ir naudokite izoliuotus įrankius. Jei reikia nuotolinio valdymo ar signalizacijos, rinkitės modelį su pagalbiniais kontaktais – šis bazinis variantas jų neturi.
