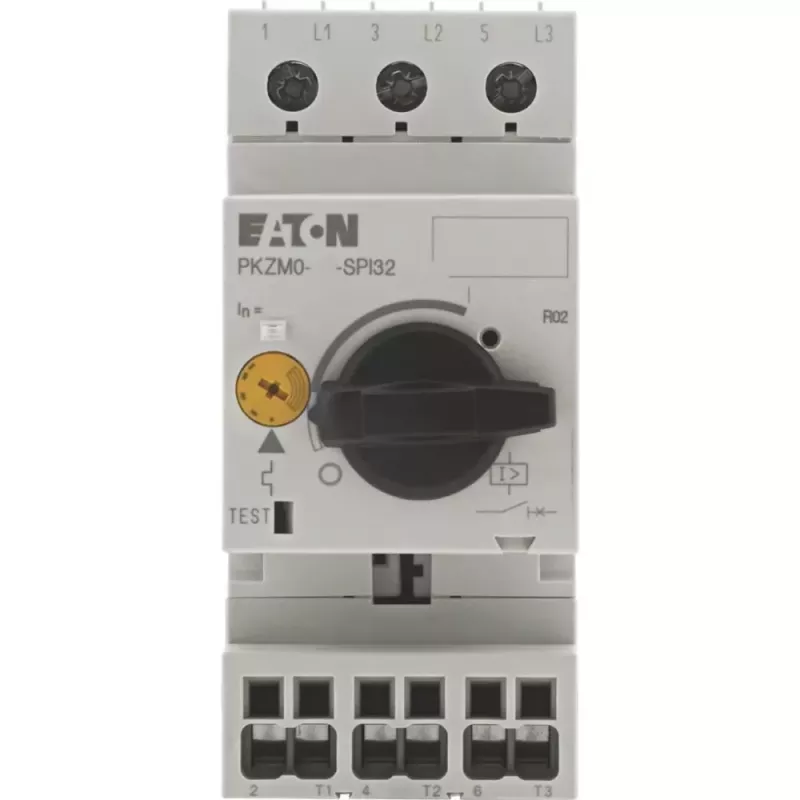

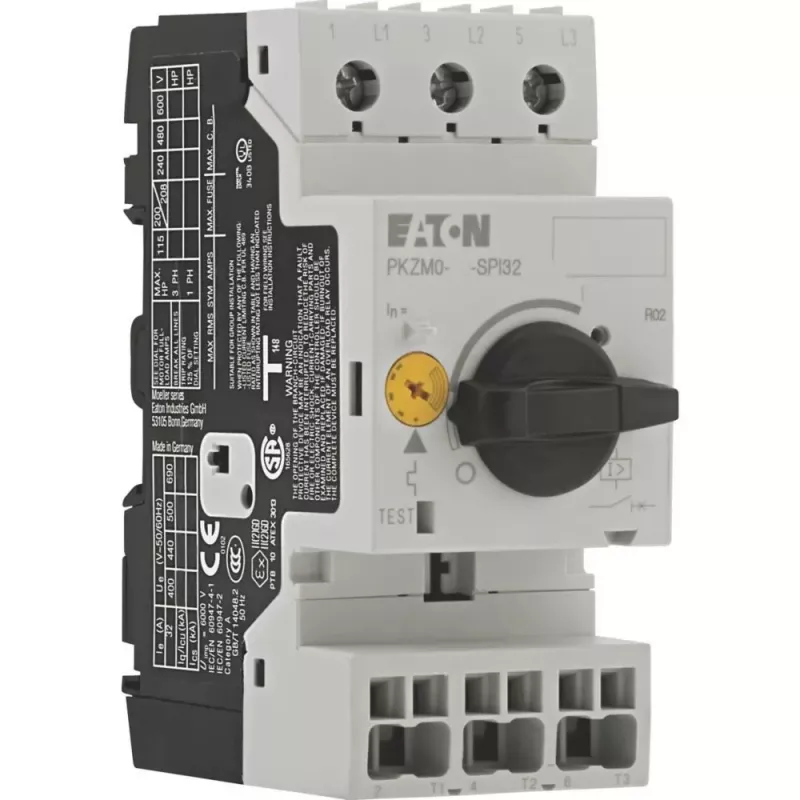

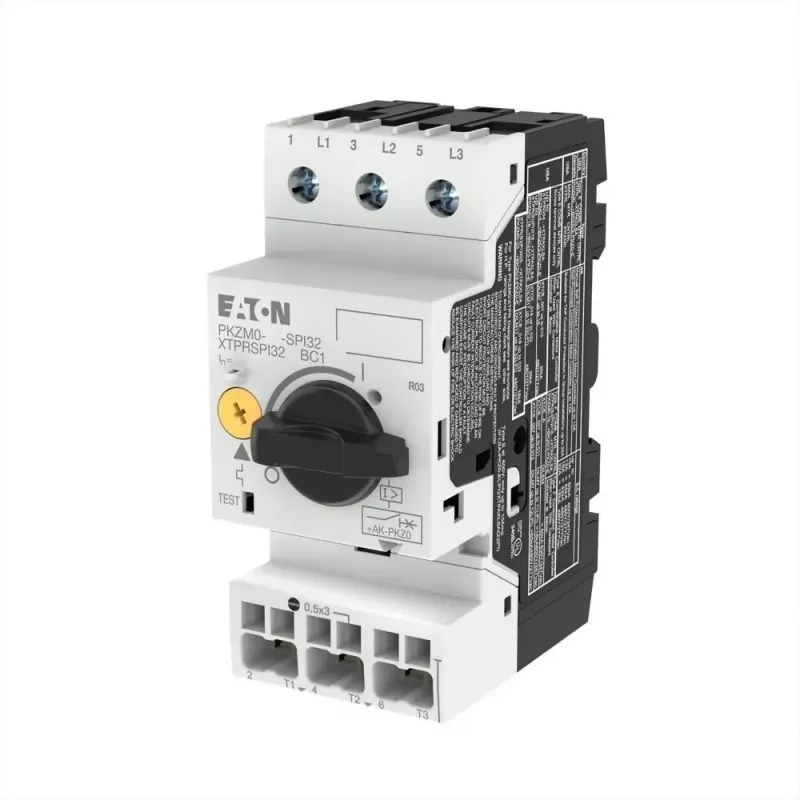

Eaton PKZM0-25-SPI3 variklio apsaugos automatinis jungiklis, 25A, 3 polių, termomagnetinis 199202

50 kA trumpojo jungimo pertraukimo galia prie 400 V – toks yra Eaton PKZM0-25-SPI3 variklio apsaugos automatinio jungiklio pajėgumas. Tai reiškia, kad net ir didelio trumpojo jungimo atveju jūsų trifazis variklis bus patikimai apsaugotas. Šis įrenginys skirtas tiems, kurie vertina saugumą ir ilgaamžiškumą pramoninėse sistemose.

Kodėl verta rinktis

Reguliuojamas šiluminis atleidiklis leidžia tiksliai nustatyti apsaugą pagal konkretaus variklio vardinę srovę – nuo 20 iki 25 A. Tai padeda išvengti bereikalingų išjungimų ir tuo pačiu užtikrina patikimą apsaugą nuo perkrovos. Magnetinis atleidiklis akimirksniu sureaguoja į trumpąjį jungimą. Įrenginys atitinka IEC/EN 60947-4-1 ir VDE 0660 standartus, todėl tinka net reikliausioms pramonės šakoms.

Kam tinka

• Trifazių variklių apsauga pramoninėse mašinose
• Šildymo, vėdinimo ir oro kondicionavimo sistemos
• Siurbliai ir ventiliatoriai
• Variklių valdymo centrai ir skirstomieji skydai

Pagrindinės specifikacijos

• Vardinė darbinė srovė: 25 A
• Perkrovos atleidiklio nustatymo diapazonas: 20–25 A
• Trumpojo jungimo pertraukimo galia (Icu) prie 400 V: 50 kA
• Polių skaičius: 3
• Vardinė darbinė įtampa: 690 V AC
• Atleidimo klasė: 10
• Montavimas: DIN bėgelis / varžtinis tvirtinimas
• Jungtys: varžtiniai gnybtai
• Apsaugos laipsnis: IP20
• Šiluminė apsauga nuo perkrovos: taip, reguliuojama
• Apsauga nuo trumpojo jungimo: taip, magnetinė
• Vardinė impulsinė atsparumo įtampa: 6 kV
• Vardinis dažnis: 50/60 Hz
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C
• Perjungimo galios kategorija: AC-3
• Atleidimo principas: termomagnetinis
• Standartai: IEC/EN 60947-4-1, VDE 0660

Kaip naudoti

Sumontuokite įrenginį ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Nustatykite šiluminio atleidiklio srovę pagal variklio vardinę srovę – sukamąja rankenėle pasirinkite tinkamą vertę tarp 20 ir 25 A. Įrenginys neturi integruotų pagalbinių kontaktų, tačiau juos galima pridėti atskirai signalizacijai ar valdymui.

Geros žinoti

Dėl IP20 apsaugos laipsnio įrenginys skirtas naudoti uždarose elektros spintose. Prieš montuodami įsitikinkite, kad variklio pilnos apkrovos srovė atitinka nustatytą diapazoną. Esant reikalui, konsultuokitės su elektros specialistu.

Patarimas: reguliariai tikrinkite, ar nustatyta srovė atitinka variklio duomenis – tai prailgins tiek variklio, tiek įrenginio tarnavimo laiką.
