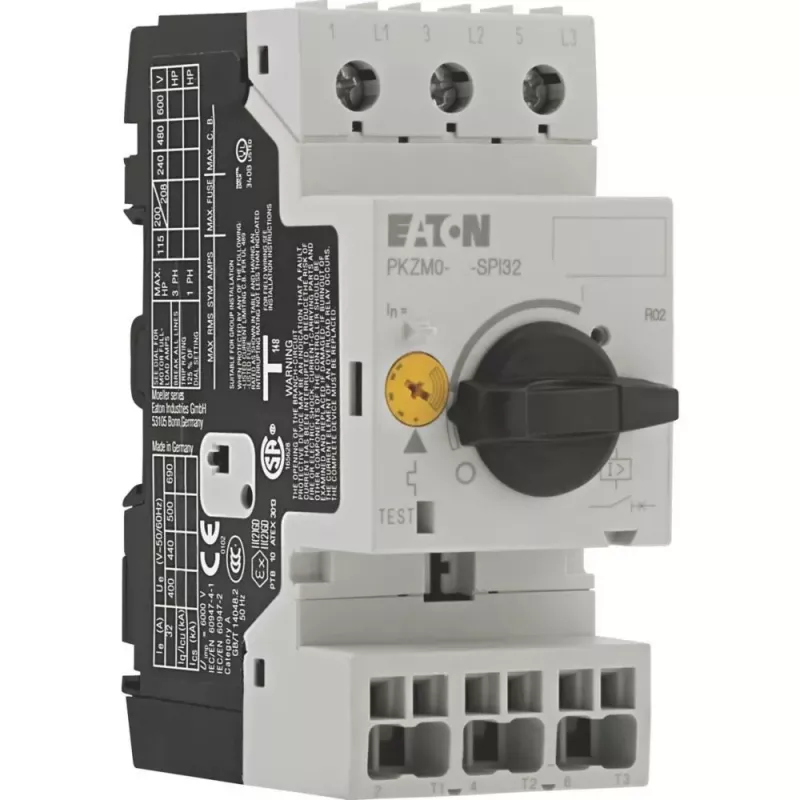

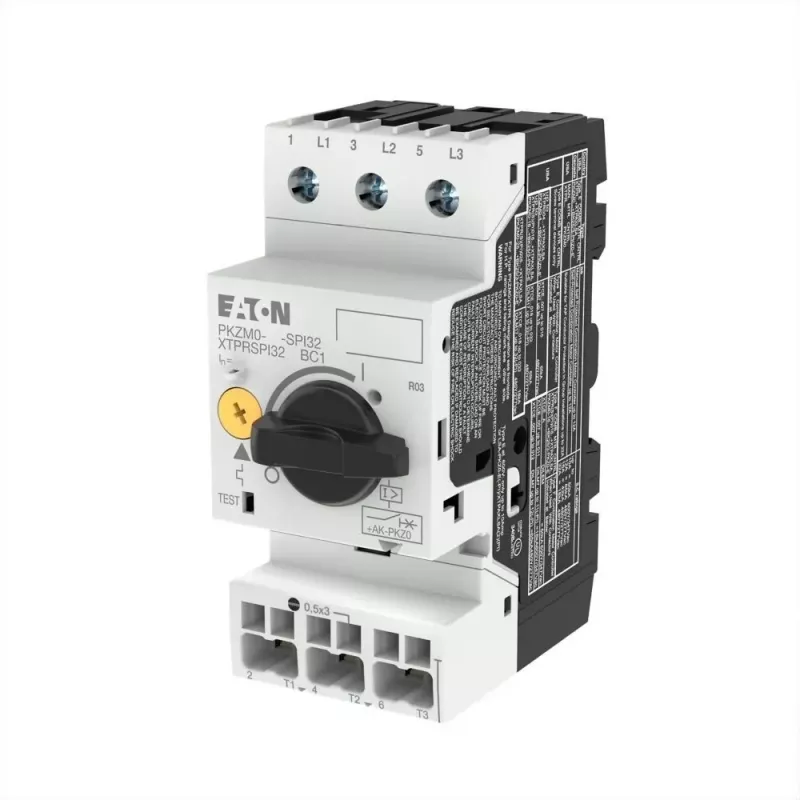

EATON PKZM0-20-SPI32 variklio apsaugos automatinis jungiklis, 20 A, 9 kW, 3 polių, 199201

Fiksuotas trumpojo jungimo atleidiklis, suveikiantis esant 14 kartų vardinei srovei, užtikrina patikimą variklių iki 9 kW (esant 400 V) apsaugą. Šis 3 polių variklio apsaugos automatinis jungiklis sujungia šiluminį ir magnetinį atleidimą kompaktiškame DIN bėgiui tvirtinamame korpuse.

Pagrindiniai privalumai

• Vardinė darbinė srovė: 20 A, reguliuojama nuo 16 A iki 20 A
• Didelė pertraukimo galia: 50 kA esant 400 V AC
• Platus įtampos diapazonas: iki 690 V AC
• Šiluminis-magnetinis atleidiklis apsaugai nuo perkrovos ir trumpojo jungimo
• Sraigtiniai gnybtai patikimam pagrindinės grandinės prijungimui

Kasdienis naudojimas

Nustatykite perkrovos atleidiklį pagal variklio vardinę srovę, ir jungiklis apsaugos tiek nuo laipsniško perkaitimo, tiek nuo staigių trumpųjų jungimų. Fiksuotas magnetinis atleidiklis užtikrina greitą reakciją į dideles gedimo sroves, sumažindamas prastovų laiką ir įrangos pažeidimus.

Techninės specifikacijos

• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 20 A
• Perkrovos atleidiklio nustatymo diapazonas: 16–20 A
• Vardinė darbinė galia esant 400 V: 9 kW
• Vardinė darbinė galia esant 230 V: 4 kW
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Trumpojo jungimo pertraukimo galia esant 400 V: 50 kA
• Trumpojo jungimo pertraukimo galia esant 690 V: 3 kA
• Trumpojo jungimo atleidiklis: fiksuotas ties 14 × Ie
• Prijungimo tipas: sraigtiniai gnybtai
• Montavimo būdas: DIN bėgis / tvirtinimas varžtais
• Apsaugos laipsnis: IP20
• Aplinkos darbinė temperatūra: nuo -25 iki +55 °C

Galutinė pastaba

Patikimas pasirinkimas variklių apsaugai pramoninėse valdymo spintose, užtikrinantis paprastą montavimą ir reguliavimą.
