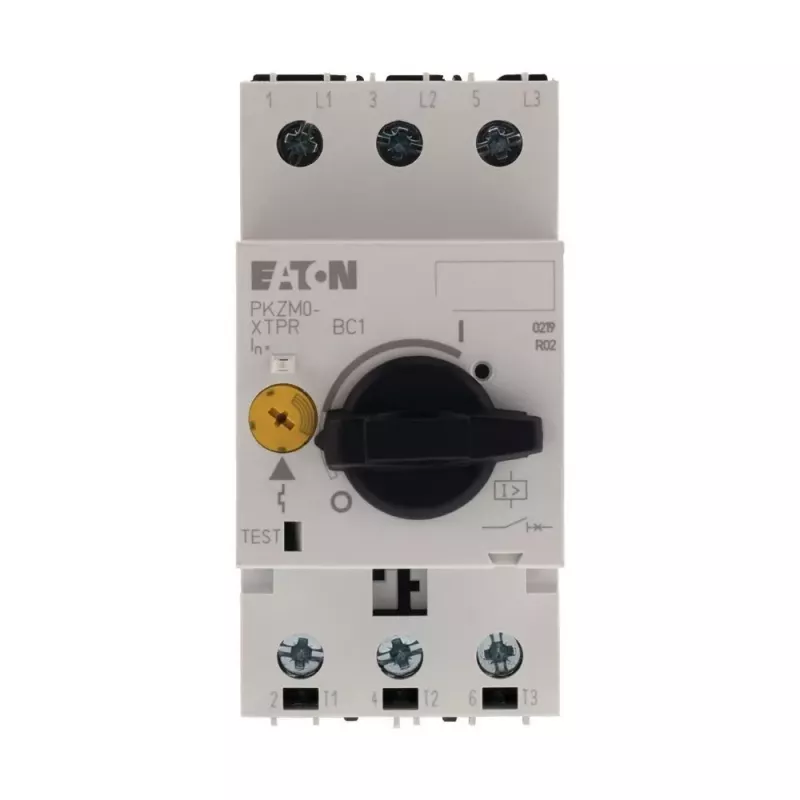

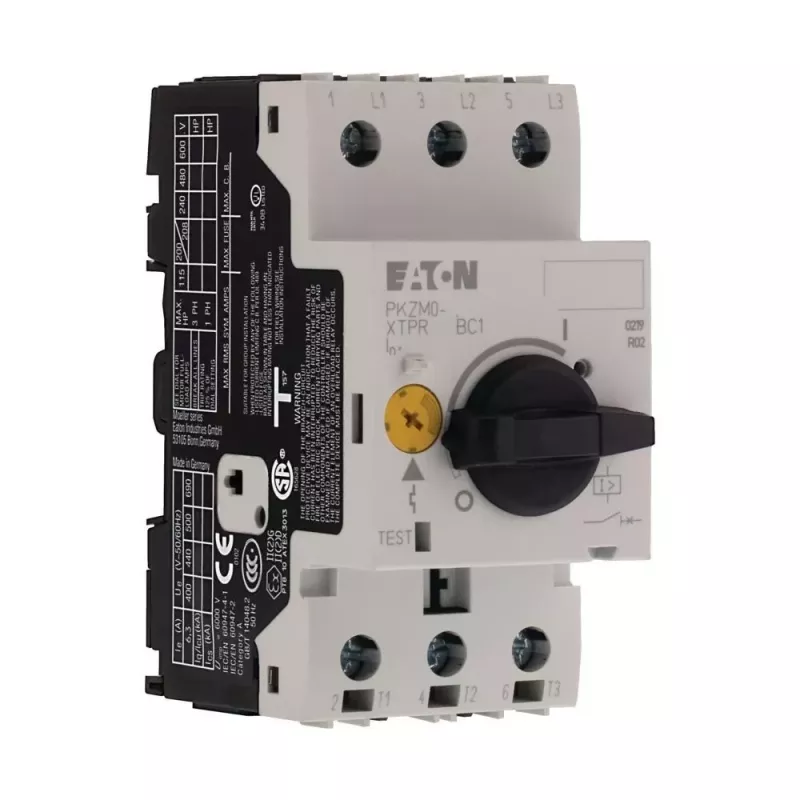

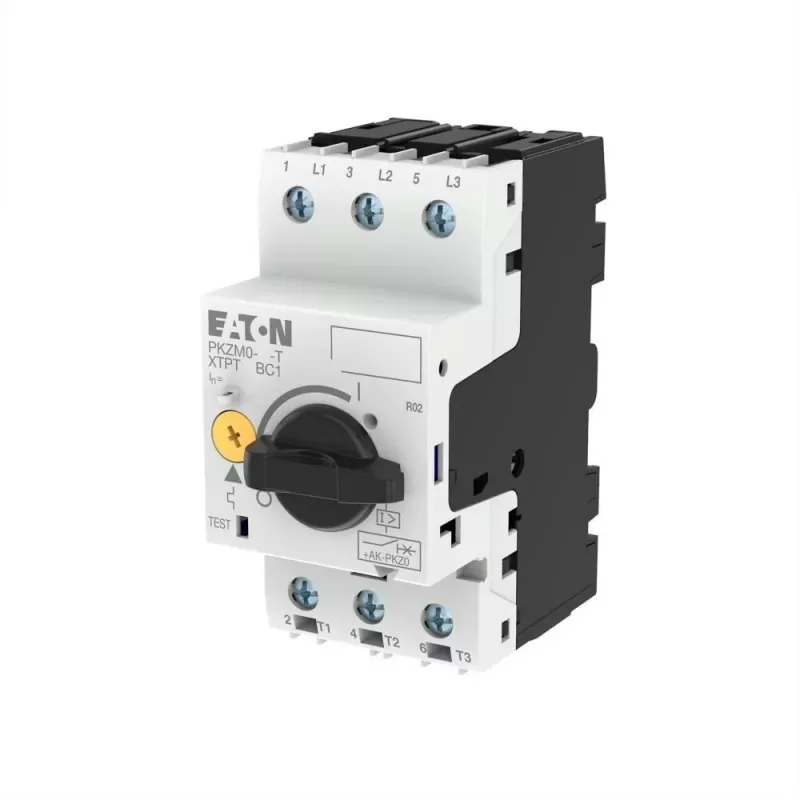

Eaton PKZM0-16-T transformatorių apsaugos automatinis jungiklis, 16 A, 3 polių, 50 kA 088917

Kai transformatoriaus grandinėje įvyksta trumpasis jungimas, apsauga turi suveikti akimirksniu – kitaip gali nukentėti brangi įranga. Eaton PKZM0-16-T yra specialiai transformatorių apsaugai sukurtas automatinis jungiklis, užtikrinantis patikimą 50 kA trumpojo jungimo srovės nutraukimą esant 400 V įtampai.

Kodėl verta rinktis

• Didelis pertraukimo pajėgumas: 50 kA esant 400 V kintamajai įtampai – patikima apsauga net ir didelių gedimų atveju.
• Reguliuojama perkrovos apsauga: 10–16 A diapazonas leidžia tiksliai pritaikyti prie transformatoriaus apkrovos.
• Fazių praradimo jautrumas: aptinka fazės dingimą ir apsaugo transformatorių nuo pažeidimų.
• Platus įtampos diapazonas: tinka sistemoms iki 690 V kintamosios srovės.
• Patvari konstrukcija: IP20 gnybtai ir IP00 korpusas – ilgaamžiškumas net ir sudėtingomis sąlygomis.
• Atitinka standartus: IEC/EN 60947-4-1 ir VDE 0660 – pripažįstama visame pasaulyje.

Techninė informacija

• Gaminio tipas: variklio apsaugos automatinis jungiklis (skirtas transformatorių apsaugai).
• Nominali srovė (Ie): 16 A.
• Perkrovos atleidimo nustatymo diapazonas: 10–16 A.
• Trumpojo jungimo atleidimas: fiksuotas, apie 320 A (20 × Ie).
• Polių skaičius: 3.
• Nominali darbinė įtampa (Ue): iki 690 V kintamosios srovės.
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV.
• Nominali trumpojo jungimo pertraukimo galia (Icu) esant 400 V: 50 kA.
• Montavimas: DIN bėgelis (35 mm) arba varžtinis tvirtinimas.
• Prijungimas: varžtiniai gnybtai.
• Apsaugos laipsnis: IP20 (gnybtai), IP00 (korpusas).
• Standartai: IEC/EN 60947-4-1, VDE 0660.
• Suveikimo charakteristika: termomagnetinė, pritaikyta transformatoriams.
• Darbinė aplinkos temperatūra: nuo -25 iki +55 °C.
• Pagalbiniai kontaktai: neintegruoti (galima pridėti papildomų modulių).
• Fazių praradimo jautrumas: yra.
• Gnybtų talpa: vientisas 1×1–6 mm², suvytas 1×1–6 mm², smulkiai suvytas su įvore 1×0,75–4 mm².

Kam tinka

Šis įrenginys skirtas elektrikams, pramonės įmonių techninės priežiūros specialistams ir visiems, kurie projektuojia ar prižiūri transformatorių grandines. Puikiai tinka tiek naujose sistemose, tiek keičiant senus apsaugos įrenginius. Dėl reguliuojamo perkrovos diapazono jis lengvai pritaikomas prie skirtingų transformatorių galios.

Kaip naudoti

Montuokite ant 35 mm DIN bėgelio arba pritvirtinkite varžtais. Nustatykite perkrovos atleidimą pagal transformatoriaus nominalią srovę (10–16 A ribose). Prijunkite laidus prie varžtinių gnybtų – užtikrinkite, kad kabelių skerspjūvis atitiktų gnybtų talpą. Įrenginys automatiškai reaguos į trumpąjį jungimą ar perkrovą, o fazių praradimo atveju apsaugos transformatorių.

Patarimas: prieš montuodami įsitikinkite, kad sistemos įtampa neviršija 690 V kintamosios srovės, o aplinkos temperatūra neviršija 55 °C. Jei reikia papildomų funkcijų, pvz., signalizacijos apie suveikimą, galite pridėti papildomų modulių – jie lengvai montuojami šalia pagrindinio įrenginio.
